Pepperl+Fuchs LVL-M4 Technische Information Seite 45

Vibrationsgrenzschalter LVL-M4

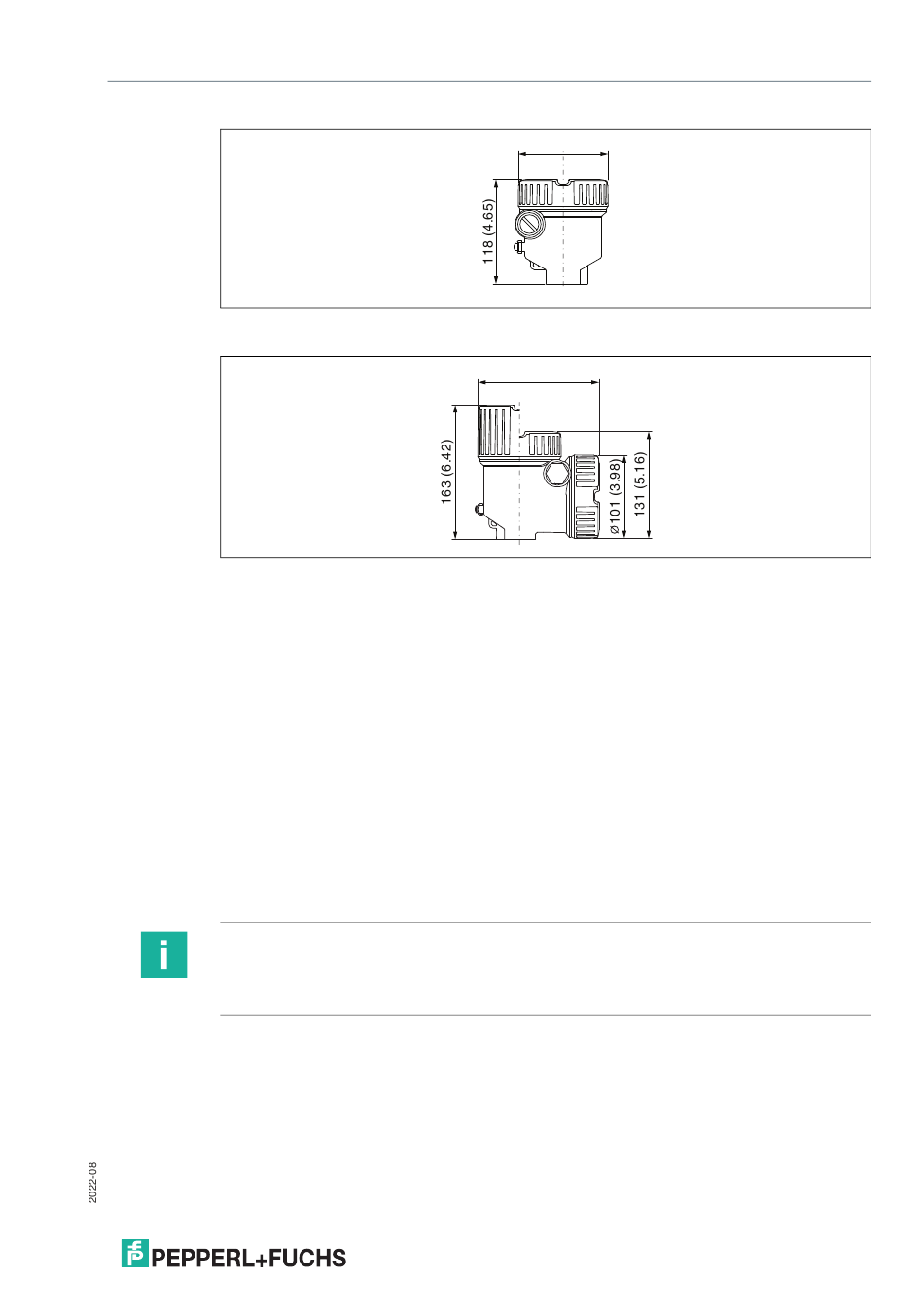

Konstruktiver Aufbau
Abbildung 11.5
Abbildung 11.6
Erdungsklemme
• Erdungsklemme innen im Gehäuse, max. Leitungsquerschnitt 2,5 mm
• Erdungsklemme außen am Gehäuse, max. Leitungsquerschnitt 4 mm
• Bei Versorgung der Elektronikeinsätze mit Schutzkleinspannung,
Schutzleiter nicht anschließen
Kabelverschraubungen
Kabeldurchmesser:
• Kunststoff: Ø5 ... 10 mm (0,2 ... 0,38 Zoll)
• Messing vernickelt: Ø7 ... 10,5 mm (0,28 ... 0,41 Zoll)
• Edelstahl: Ø7 ... 12 mm (0,28 ... 0,47 Zoll)
Im Lieferumfang enthalten:
• 1 Kabelverschraubung montiert
• 1 Kabelverschraubung mit Blindstopfen verschlossen
Hinweis
Die Relais-Elektronik enthält im Lieferumfang zusätzlich eine zweite Kabelverschraubung
(nicht montiert).
Ausnahmen: Bei Ex d/XP sind nur Gewindeeinführungen zulässig.
Einkammer 316L, Guss; auch mit Ex d/XP-Zulassung:
Typenschlüssel, Merkmal Gehäuse, Material, Option G, Maßeinheit mm (Zoll)
Ø147 (5.79)
Zweikammer L-Form; Aluminium, beschichtet; auch mit Ex d/XP-Zulassung:
Typenschlüssel, Merkmal Gehäuse, Material, Option D, Maßeinheit mm (Zoll)
Ø101 (3.98)
2
(14 AWG)
2
(12 AWG)
45
