Vibrationsgrenzschalter LVL-M4
Montage

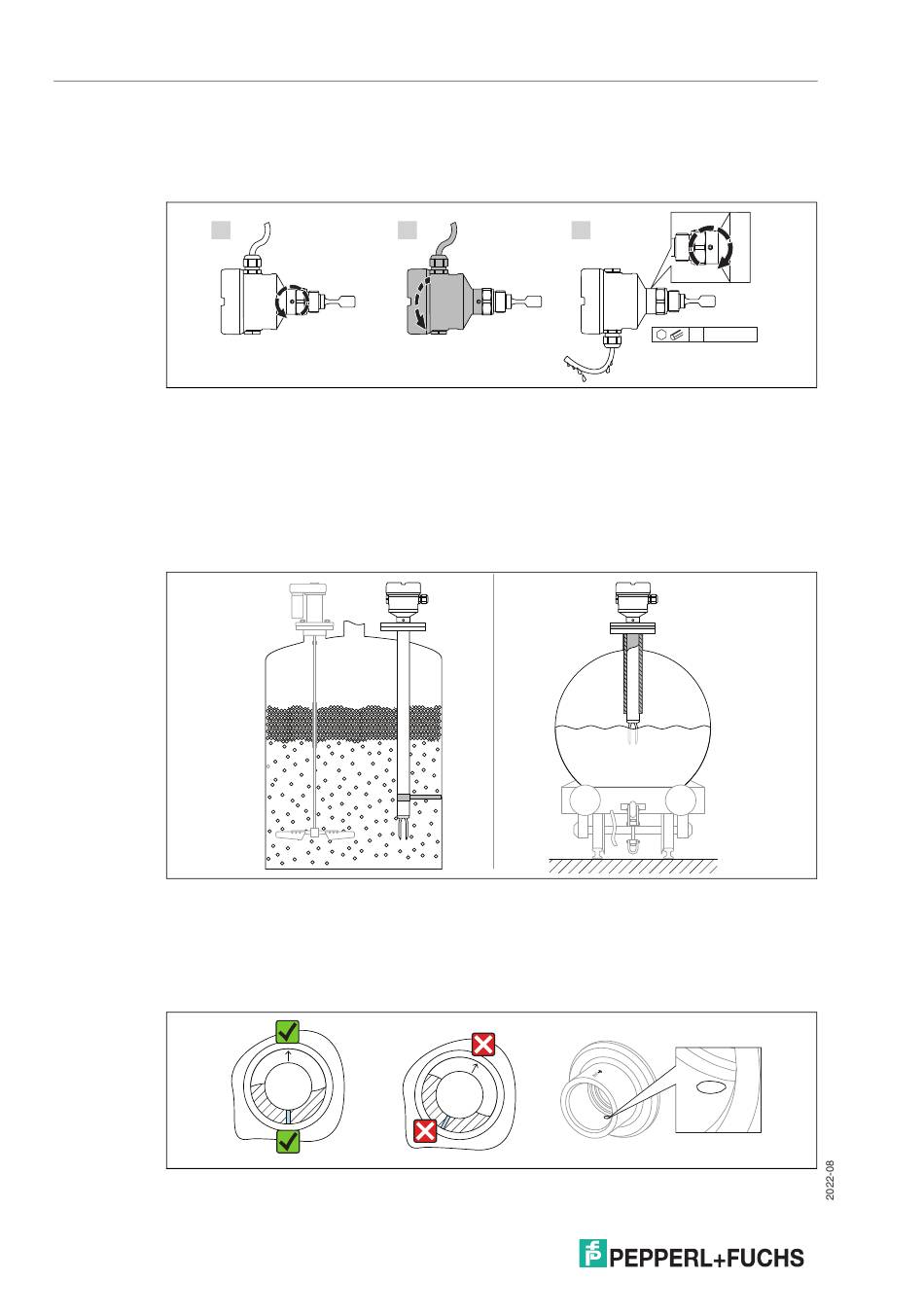

8.2.7 Kabeleinführung ausrichten
Durch Lösen der Feststellschraube, kann das Gehäuse gedreht und das Kabel ausgerichtet
werden.
1.
Abbildung 8.8
8.3

Spezielle Montagehinweise

8.3.1 Gerät abstützen
Bei starker dynamischer Belastung das Gerät abstützen. Maximale seitliche Belastbarkeit
der Rohrverlängerungen und Sensoren: 75 Nm (55 lbf Fuß).
Abbildung 8.9
8.3.2 Einschweißadapter mit Leckagebohrung
Einschweißadapter so einschweißen, dass die Leckagebohrung nach unten ausgerichtet ist.
Eine Undichtigkeit kann dadurch schnell erkannt werden.
Abbildung 8.10
36
2.
Gehäuse mit außen liegender Feststellschraube
Beispiele für Abstützung bei dynamischer Belastung
Einschweißadapter mit Leckagebohrung
3.
4 3.5 Nm
