PL
j)
Urządzenie trzymać z dala od dzieci i zwierząt.
k)
W trakcie użytkowania tego urządzenia wraz z innymi
urządzeniami należy zastosować się również do
pozostałych instrukcji użytkowania.
PAMIĘTAĆ! należy chronić dzieci i inne osoby
postronne podczas pracy urządzeniem.
2.2. BEZPIECZEŃSTWO OSOBISTE
a)
Niedozwolone jest obsługiwanie urządzenia w
stanie zmęczenia, choroby, pod wpływem alkoholu,
narkotyków lub leków, które ograniczają w istotnym
stopniu zdolności obsługi urządzenia.
b)
Maszynę mogą obsługiwać osoby sprawne fizycznie,
zdolne do jej obsługi i odpowiednio wyszkolone,
które zapoznały się z niniejszą instrukcją oraz zostały
przeszkolone w zakresie bezpieczeństwa i higieny
pracy.
c)
Należy
być
uważnym,
kierować
się
zdrowym
rozsądkiem podczas pracy urządzeniem. Chwila
nieuwagi podczas pracy, może doprowadzić do
poważnych obrażeń ciała.
d)
Należy
używać
środków
ochrony
osobistej
wymaganych
przy
pracy
urządzeniem
wyszczególnionych w punkcie 1 objaśnienia symboli.
Stosowanie odpowiednich, atestowanych środków
ochrony osobistej zmniejsza ryzyko doznania urazu.
e)
Nie należy przeceniać swoich możliwości. Utrzymywać
balans i równowagę ciała przez cały czas pracy.
Umożliwia to lepszą kontrolę nad urządzeniem w
nieoczekiwanych sytuacjach.
f)
Nie należy nosić luźnej odzieży ani biżuterii. Włosy,
odzież i rękawice utrzymywać z dala od części
ruchomych. Luźna odzież, biżuteria lub długie włosy
mogą zostać chwycone przez ruchome części.
g)
Zaleca się stosować ochronę oczu, uszu i dróg
oddechowych.
h)
Urządzenie nie jest zabawką. Dzieci powinny być
pilnowane, aby nie bawiły się urządzeniem.
2.3. BEZPIECZNE STOSOWANIE URZĄDZENIA
a)
Nie należy przeciążać urządzenia. Używać narzędzi
odpowiednich do danego zastosowania. Prawidłowo
dobrane urządzenie wykona lepiej i bezpieczniej
pracę dla którego zostało zaprojektowane.
b)
Nieużywane
urządzenia
należy
przechowywać
w miejscu niedostępnym dla dzieci oraz osób
nieznających
urządzenia
lub
tej
instrukcji
obsługi. Urządzenia są niebezpieczne w rękach
niedoświadczonych użytkowników.
c)
Utrzymywać
urządzenie
w
dobrym
stanie
technicznym. Sprawdzać przed każdą pracą czy
nie posiada uszkodzeń ogólnych lub związanych z
elementami ruchomymi (pęknięcia części i elementów
lub wszelkie inne warunki, które mogą mieć wpływ
na bezpieczne działanie urządzenia). W przypadku
uszkodzenia, oddać urządzenie do naprawy przed
użyciem.
d)
Urządzenie należy chronić przed dziećmi.
e)
Naprawa oraz konserwacja urządzeń powinna być
wykonywana przez wykwalifikowane osoby przy
użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
f)
Aby
zapewnić
zaprojektowaną
integralność
operacyjną
urządzenia,
nie
należy
usuwać
zainstalowanych fabrycznie osłon lub odkręcać śrub.
12
g)
Przy transportowaniu i przenoszeniu urządzenia z
miejsca magazynowania do miejsca użytkowania
należy uwzględnić zasady bezpieczeństwa i higieny
pracy
przy
ręcznych
pracach
transportowych
obowiązujących w kraju, w którym urządzenia są
użytkowane.
h)
Należy regularnie czyścić urządzenie, aby nie dopuścić
do trwałego osadzenia się zanieczyszczeń.
i)
Urządzenie
nie
jest
zabawką.
Czyszczenie
konserwacja nie mogą być wykonywane przez dzieci
bez nadzoru osoby dorosłej.
j)
Zabrania się ingerowania w konstrukcję urządzenia
celem zmiany jego parametrów lub budowy.
k)
Trzymać urządzenia z dala od źródeł ognia i ciepła.
l)
Nie należy przeciążać urządzenia.
m)
Należy pamiętać o prawidłowym ustawieniu uchwytu
narzędzia w urządzeniu.
n)
Urządzenie ulega mocnemu nagrzaniu podczas pracy.
UWAGA!
Pomimo
iż
urządzenie
zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych
elementów
zabezpieczających
użytkownika,
nadal
istnieje
niewielkie
ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności
i rozsądku podczas jego użytkowania.
3. ZASADY UŻYTKOWANIA
Produkt przeznaczony jest do pomocy przy pracy z
otwornicami,
wpływając
na
precyzję
wiercenia
ułatwiając wykonywanie otworów pod kątem.
Odpowiedzialność za wszelkie szkody powstałe w
wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.

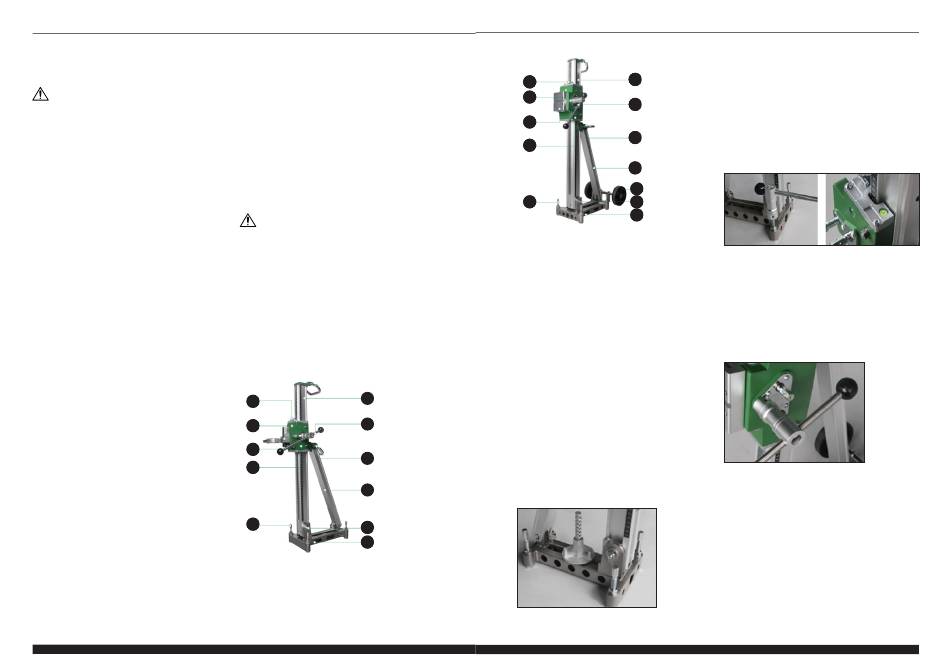

3.1. OPIS URZĄDZENIA
MSW-DMS202-PRO
1
7
2
8
9
3
10
4
11
5
6
Rev. 14.10.2020
MSW-DMS502-PRO
7
8
9
i
10
11
1.
Kolumna
2.
Korba regulacji wysokości
3.
Blokada kąta pochylenia
4.
Wspornik
5.
Mocowanie kolumny
6.
Podstawa
7.
Blokada wózka
8.
Libella
9.
Mocowanie na otwornicę
oraz
10.
Wózek
11.
Śruba poziomująca
12.
Kółka transportowe (tylko MSW-DMS502-PRO)
3.2. PRZYGOTOWANIE DO PRACY
UMIEJSCOWIENIE URZĄDZENIA
Urządzenie należy trzymać z dala od wszelkich gorących
powierzchni.
Urządzenie
zamocowane na równej, stabilnej powierzchni i poza
zasięgiem dzieci oraz osób ograniczonych funkcjach
psychicznych, sensorycznych i umysłowych
MONTAŻ URZĄDZENIA
Po wybraniu odpowiedniej pozycji dla statywu zgodnie z
docelową pracą otwornicy należy użyć kotwy do betonu aby
zamocować statyw w miejscu. W tym celu należy wywiercić
przy pomocy wiertarki udarowej w powierzchni otwór
odpowiedni do kotwy. W przypadku powierzchni ceglanej
należy użyć specjalnej kotwy kamieniarskiej wraz z klejem do
naprawy pękniętych murów/ścian.
UWAGA: użycie na cegle kotwy do betonu może skutkować
jej pęknięciem i poluzowaniem kotwy!
Rev. 14.10.2020
W przypadku mocowań próżniowych należy upewnić się, że
na powierzchni do której będzie statyw przymocowany nie
ma jakichś nieczystości i innych luźnych elementów, a samo
podciśnienie jest wystarczające by utrzymać statyw wraz z
1
osprzętem.
UWAGA: nie należy używać mocowań próżniowych przy
odwiertach w suficie, sklepieniu itp. pozycjach nad głową
2
operatora!
Za pomocą libelli wypoziomować urządzenie odpowiednio
3
kręcąc czterema śrubami poziomującymi u podstawy
statywu – dopiero po wypoziomowaniu dokręcić ich nakrętki.
Poziomowanie statywu konieczna zarówno dla odwiertów
pionowych, jak i poziomych.
4
12
5
6
3.3. PRACA Z URZĄDZENIEM
3.3.1 USTAWIENIE KĄTA STATYWU
Kąt statywu należy dopasować do pozycji centralnej otworu,
który ma być wywiercony. Zakres pochylenia kąta można
ustawić w zakresie 0-45o.
należy wykorzystać korbę do poluzowania śruby zaciskowej
na podpórce – przy nastawianiu odpowiedniego kąta
zwrócić uwagę na podziałkę znajdująca się na podpórce.
Po ustawieniu żądanego kąta dokręcić z powrotem śrubę
zaciskową. Dokręcić śrubę dociskową na wózku celem
upewnienia się, że płyta montażowa lub wspornik nie są
luźne.
należy
zawsze
użytkować
UWAGA: nie dokręcać śrub dociskowych zbyt mocno, w
przeciwnym razie może dojść do deformacji kolumny, czy
pochylni.
3.3.2 USTAWIENIE POSUWU WÓZKA
Sprawdzić dokręcenie prowadnicy na kolumnie – jeśli jest
luźne należy dokręcić 4 napinacze mimośrodowe wewnątrz
wózka. Aby ustawić odpowiedni luz należy użyć kluczy
13 i 8 mm by dociągnąć nakrętkę napinacza, następnie
przetestować wózek kręcąc korbą w dół i górę. Prawidłowo
nie powinien mieć luzu, a także nie przycinać się podczas
ruchu góra/dół.
PL
Aby ustawić kąt pochylenia
13
