EN
For easier mounting of the hole saw on the tripod, raise the
carriage slightly and only after fixing it, adjust its height. For
column stand-only hole saws, first use the four screws to
secure the mounting pad to the hole saw. Then, attach the
fully inserted mounting plate to the cradle and tighten the
locking screw. This screw should be fully tightened, and fully
loosened on dismantling.
The carriage lock is located on the top of the carriage and
serves to securely fix the carriage at the desired working
height. In order to release the lock, slide it to the left, loosen
the knurled screw of the lock, set the desired height of the
trolley by turning the crank in the appropriate direction and,
after adjusting it, close the lock again by moving it to the
right and tightening the knurled screw.
IMPORTANT: do not adjust the height of the carriage with
the lock closed, as it may damage both the travel mechanism
and the lock itself.

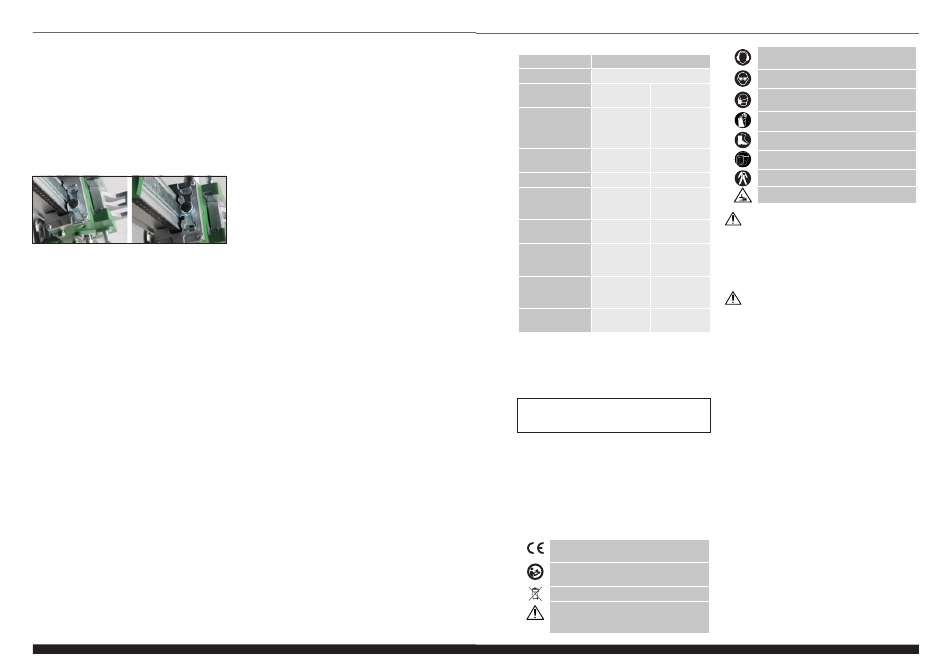

In the MSW-DMS502-PRO model, the carriage height
adjustment mechanism has 2 gears: 1:1, and a reduced
1:2 gear (less crank rotation - faster travel). In the case of
boreholes over 202 mm in diameter, a reduced ratio should
be used, i.e. 1:2 – simply move the crank to the appropriate
end of the gear mechanism.
3.4. CLEANING AND MAINTENANCE
a)
Use only non-corrosive cleaners to clean the surface.
b)
Store the unit in a dry, cool place, free from moisture
and direct exposure to sunlight.
c)
Do not spray the device with a water jet or submerge
it in water.
d)
The device must be regularly inspected to check its
technical efficiency and spot any damage.
e)
Use a soft cloth for cleaning.
f)
Use a soft, damp cloth for cleaning.
g)
Do not use sharp and/or metal objects for cleaning
(e.g. a wire brush or a metal spatula) because they
may damage the surface material of the appliance.
h)
Do not clean the device with an acidic substance,
agents of medical purposes, thinners, fuel, oils or
other chemical substances because it may damage
the device.
DISPOSING OF USED DEVICES
Do not dispose of this device in municipal waste systems.
Hand it over to an electric and electrical device recycling
and collection point. Check the symbol on the product,
instruction manual and packaging. The plastics used to
construct the device can be recycled in accordance with their
markings. By choosing to recycle you are making a significant
contribution to the protection of our environment.
Contact local authorities for information on your local
recycling facility.
10
I N S T R U K C J A O B S Ł U G I
DANE TECHNICZNE
Opis parametru
Wartość parametru
Nazwa produktu
STATYW DO WIERTNICY
MSW-
MSW-
Model
DMS202-PRO
DMS502-PRO
Wymiary
[Szerokość
296x512x910
295x512x1096
x głębokość
x wysokość; mm]
Wymiary kolumny
60x62x850
80x75x2000
[mm]
Ciężar [kg]
14,4
24,4
Do maksymalnej
średnicy wiercenia
202
502
[mm]
Zakres przesuwu
510
650
[mm]
Średnica otworu
montażowego
60
110
[mm]
5-10-15-20-
5-10-15-20-
Ustawienia kątów
25-30-35-
25-30-35-
pracy [°]
40-45
40-45
Przełożenie
1:1
1:2/1:1
przekładni
1. OGÓLNY OPIS
Instrukcja przeznaczona jest do pomocy w bezpiecznym i
niezawodnym użytkowaniu. Produkt jest zaprojektowany
i wykonany ściśle według wskazań technicznych przy
użyciu najnowszych technologii i komponentów oraz przy
zachowaniu najwyższych standardów jakości.
PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY
DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ
INSTRUKCJĘ.
Dla zapewnienia długiej i niezawodnej pracy urządzenia
należy dbać o jego prawidłową obsługę oraz konserwację
zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane
techniczne i specyfikacje zawarte w tej instrukcji obsługi są
aktualne. Producent zastrzega sobie prawo dokonywania
zmian związanych z podwyższeniem jakości. Uwzględniając
postęp techniczny i możliwość ograniczenia hałasu,
urządzenie zaprojektowano i zbudowano tak, aby ryzyko
jakie wynika z emisji hałasu ograniczyć do najniższego
poziomu.
OBJAŚNIENIE SYMBOLI
Produkt spełnia wymagania odpowiednich
norm bezpieczeństwa.
Przed użyciem należy zapoznać się
z instrukcją.
Produkt podlegający recyklingowi.
UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ!
opisująca daną sytuację (ogólny znak
ostrzegawczy).
Rev. 14.10.2020
PL
Stosować ochronę słuchu. Narażenie na hałas
może powodować utratę słuchu.
Założyć okulary ochronne.
Stosować maskę przeciwpyłową (ochrona
dróg oddechowych).
Stosować rękawice ochronne.
Stosować ochronę stóp.
Stosować ochronę twarzy.
Stosować kombinezon ochronny.
UWAGA! Niebezpieczeństwo zgniecenia dłoni!
UWAGA! Ilustracje w niniejszej instrukcji obsługi
mają
charakter
poglądowy
i
w
niektórych
szczegółach mogą różnić się od rzeczywistego
wyglądu produktu.
Instrukcją oryginalną jest niemiecka wersja instrukcji.
Pozostałe wersje językowe są tłumaczeniami z języka
niemieckiego.
2. BEZPIECZEŃSTWO UŻYTKOWANIA
UWAGA!
Przeczytać
wszystkie
ostrzeżenia
dotyczące bezpieczeństwa oraz wszystkie instrukcje.
Niezastosowanie się do ostrzeżeń i instrukcji może
spowodować ciężkie obrażenia ciała lub śmierć.
Termin „urządzenie" lub „produkt" w ostrzeżeniach i w opisie
instrukcji odnosi się do STATYW DO WIERTNICY.
2.1. BEZPIECZEŃSTWO W MIEJSCU PRACY
a)
Utrzymywać porządek w miejscu pracy i dobre
oświetlenie. Nieporządek lub złe oświetlenie może
prowadzić do wypadków. Należy być przewidującym,
obserwować co się robi i zachowywać rozsądek
podczas używania urządzenia.
b)
Nie
używać
urządzenia
w
strefie
zagrożenia
wybuchem, na przykład w obecności łatwopalnych
cieczy, gazów lub pyłów. Urządzenia wytwarzają iskry,
mogące zapalić pył lub opary.
c)
W razie wątpliwości czy urządzenie działa poprawnie,
należy skontaktować się z serwisem producenta.
d)
Naprawy
urządzenia
może
wykonać
wyłącznie
serwis producenta. Nie wolno dokonywać napraw
samodzielnie!
e)
Na stanowisku pracy nie mogą przebywać dzieci
ani
osoby
nieupoważnione.
(Nieuwaga
może
spowodować utratę kontroli nad urządzeniem.)
f)
Urządzenie
używać
w
dobrze
wentylowanej
przestrzeni.
g)
Należy
regularnie
sprawdzać
stan
naklejek
informacjami
dotyczącymi
bezpieczeństwa.
przypadku gdy, naklejki są nieczytelne należy je
wymienić.
h)
Zachować
instrukcję
użytkowania
w
celu
późniejszego użycia. W razie, gdyby urządzenie miało
zostać przekazane osobom trzecim, to wraz z nim
należy przekazać również instrukcję użytkowania.
i)
Elementy
opakowania
oraz
drobne
elementy
montażowe
należy
przechowywać
w
miejscu
niedostępnym dla dzieci.
z
W
jej
11
