13. Microfotografia

13.1 Uso de câmaras de paso "C"
1. Desaperte o parafuso de aperto ① na porta trinocular e retire
a tampa do pó ②. (Fig. 29)
2. Aparafuse o adaptador C-mount ③ à câmara ④ e insira
o encaixe redondo do C-mount no orifício vazio da porta
trinocular, depois aperte o parafuso de aperto ①. (Fig. 30)
13.2 Uso de câmaras Reflex
1. Insira o adaptador Reflex ① no tubo do relé no microscópio
②.
2. Aparafusar o anel "T2" ③ (não fornecido) ao adaptador de
reflex.
3. Conecte a câmara Reflex ④ ao anel "T2" recém-instalado.
(Fig. 31)
4. Monte a outra extremidade do tubo de ligação ② no orifício
vazio da porta trinocular e, em seguida, aperte o parafuso de
aperto. (Fig. 29)
• O anel "T2" não é fornecido junto com o microscópio, mas
está disponível comercialmente.
• Ao fotografar amostras escuras, escureça as oculares e o
visor com um pano escuro para minimizar a luz difusa.
• Para calcular a ampliação da câmara: ampliação da objectiva
* ampliação da câmara * ampliação da câmara * ampliação
da objectiva.
• Ao usar uma câmara SLR, o movimento espelhado pode
fazer com que a câmara vibre.
• Sugerimos que levante o espelho, utilizando tempos de
exposição longos e um cabo remoto.

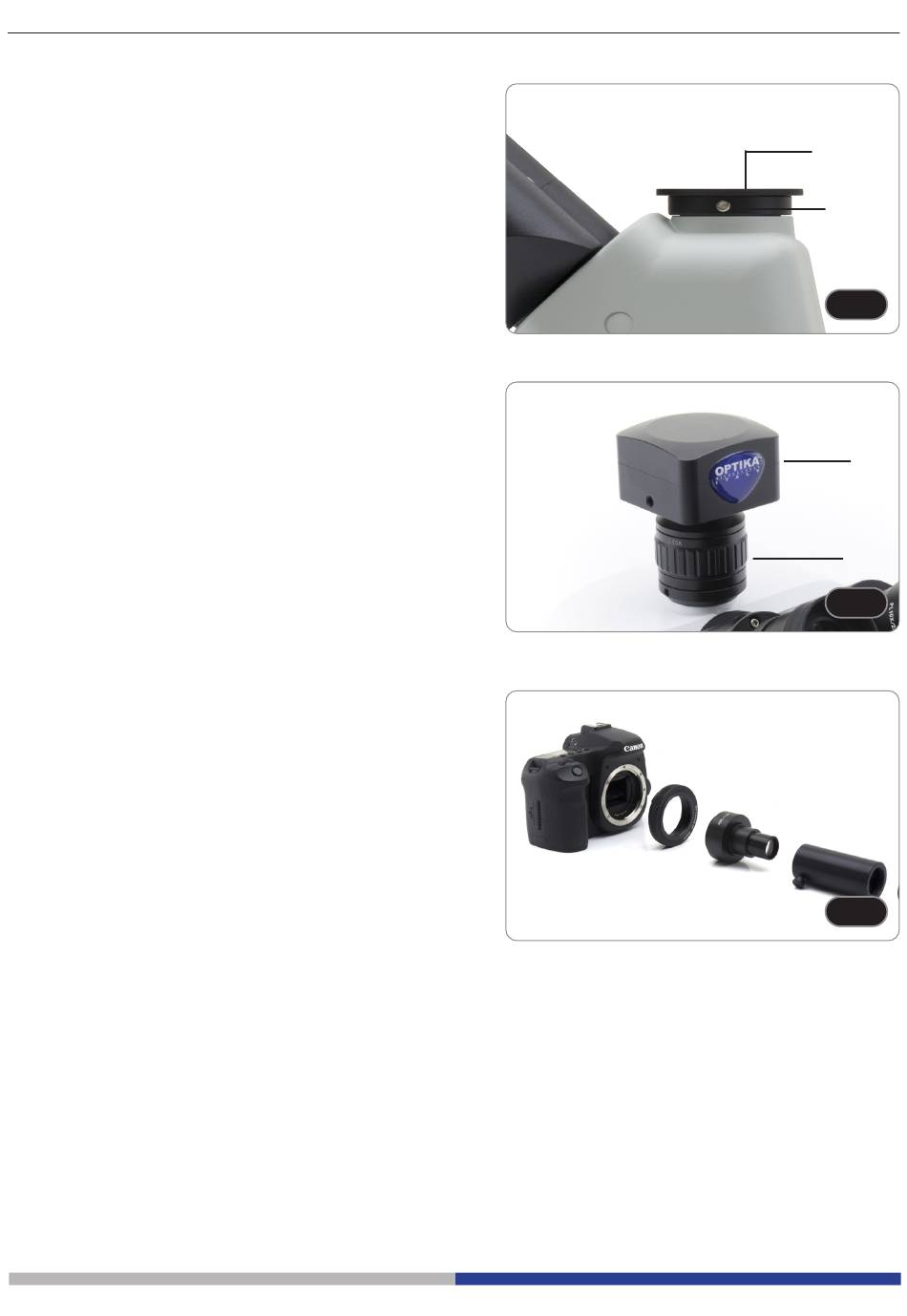

Página 133
