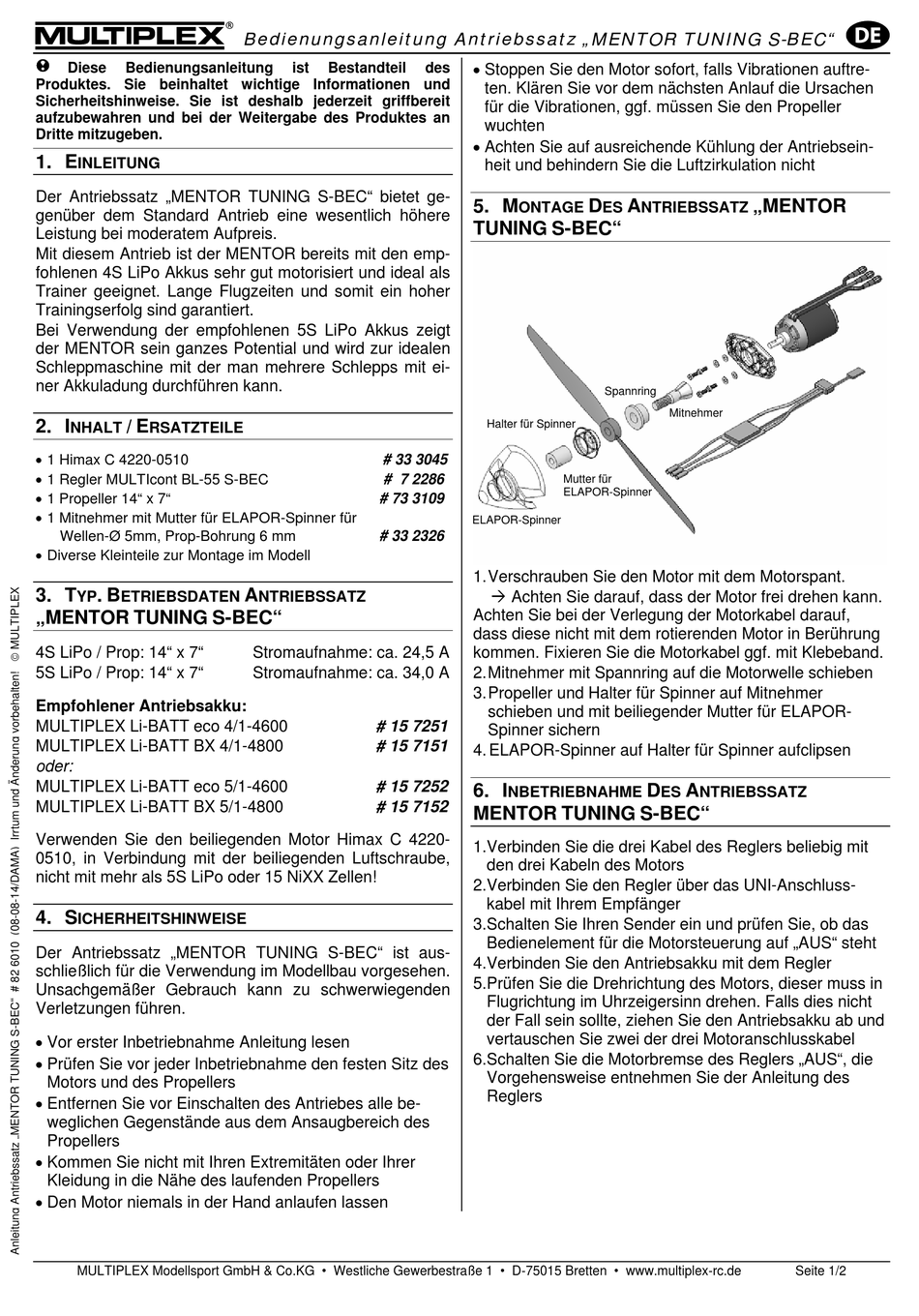

Multiplex Mentor TUNING S-BEC Anleitung Seite 2

!
Diese Bedienungsanleitung
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit
aufzubewahren und bei der Weitergabe des Produktes an
Dritte mitzugeben.
1. E
INLEITUNG
Der Antriebssatz „MENTOR TUNING S-BEC" bietet ge-
genüber dem Standard Antrieb eine wesentlich höhere
Leistung bei moderatem Aufpreis.
Mit diesem Antrieb ist der MENTOR bereits mit den emp-
fohlenen 4S LiPo Akkus sehr gut motorisiert und ideal als
Trainer geeignet. Lange Flugzeiten und somit ein hoher
Trainingserfolg sind garantiert.
Bei Verwendung der empfohlenen 5S LiPo Akkus zeigt
der MENTOR sein ganzes Potential und wird zur idealen
Schleppmaschine mit der man mehrere Schlepps mit ei-
ner Akkuladung durchführen kann.
2. I / E
NHALT RSATZTEILE
• 1 Himax C 4220-0510
• 1 Regler MULTIcont BL-55 S-BEC
• 1 Propeller 14" x 7"
• 1 Mitnehmer mit Mutter für ELAPOR-Spinner für
Wellen-Ø 5mm, Prop-Bohrung 6 mm
• Diverse Kleinteile zur Montage im Modell
3. T . B
YP ETRIEBSDATEN
„MENTOR TUNING S-BEC"
4S LiPo / Prop: 14" x 7"
5S LiPo / Prop: 14" x 7"
Empfohlener Antriebsakku:
MULTIPLEX Li-BATT eco 4/1-4600
MULTIPLEX Li-BATT BX 4/1-4800
oder:
MULTIPLEX Li-BATT eco 5/1-4600
MULTIPLEX Li-BATT BX 5/1-4800
Verwenden Sie den beiliegenden Motor Himax C 4220-
0510, in Verbindung mit der beiliegenden Luftschraube,
nicht mit mehr als 5S LiPo oder 15 NiXX Zellen!
4. S
ICHERHEITSHINWEISE
Der Antriebssatz „MENTOR TUNING S-BEC" ist aus-
schließlich für die Verwendung im Modellbau vorgesehen.
Unsachgemäßer Gebrauch kann zu schwerwiegenden
Verletzungen führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und des Propellers
• Entfernen Sie vor Einschalten des Antriebes alle be-
weglichen Gegenstände aus dem Ansaugbereich des
Propellers
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe des laufenden Propellers
• Den Motor niemals in der Hand anlaufen lassen
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung Antriebssatz „MENTOR TUNING S-BEC"
ist Bestandteil
# 33 3045
# 7 2286
# 73 3109
# 33 2326
A
NTRIEBSSATZ
Stromaufnahme: ca. 24,5 A
Stromaufnahme: ca. 34,0 A
# 15 7251
# 15 7151
# 15 7252
# 15 7152
• Stoppen Sie den Motor sofort, falls Vibrationen auftre-
des
ten. Klären Sie vor dem nächsten Anlauf die Ursachen
für die Vibrationen, ggf. müssen Sie den Propeller
wuchten
• Achten Sie auf ausreichende Kühlung der Antriebsein-
heit und behindern Sie die Luftzirkulation nicht
5. M D
ONTAGE
TUNING S-BEC"
Halter für Spinner
Mutter für
ELAPOR-Spinner
ELAPOR-Spinner
1. Verschrauben Sie den Motor mit dem Motorspant.
Achten Sie darauf, dass der Motor frei drehen kann.
Achten Sie bei der Verlegung der Motorkabel darauf,
dass diese nicht mit dem rotierenden Motor in Berührung
kommen. Fixieren Sie die Motorkabel ggf. mit Klebeband.
2. Mitnehmer mit Spannring auf die Motorwelle schieben
3. Propeller und Halter für Spinner auf Mitnehmer
schieben und mit beiliegender Mutter für ELAPOR-
Spinner sichern
4. ELAPOR-Spinner auf Halter für Spinner aufclipsen
6. I
NBETRIEBNAHME
MENTOR TUNING S-BEC"
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors
2. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger
3. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS" steht
4. Verbinden Sie den Antriebsakku mit dem Regler
5. Prüfen Sie die Drehrichtung des Motors, dieser muss in
Flugrichtung im Uhrzeigersinn drehen. Falls dies nicht
der Fall sein sollte, ziehen Sie den Antriebsakku ab und
vertauschen Sie zwei der drei Motoranschlusskabel
6. Schalten Sie die Motorbremse des Reglers „AUS", die
Vorgehensweise entnehmen Sie der Anleitung des
Reglers
A „MENTOR
ES NTRIEBSSATZ
Spannring
Mitnehmer
D A
ES NTRIEBSSATZ
Seite 1/2
