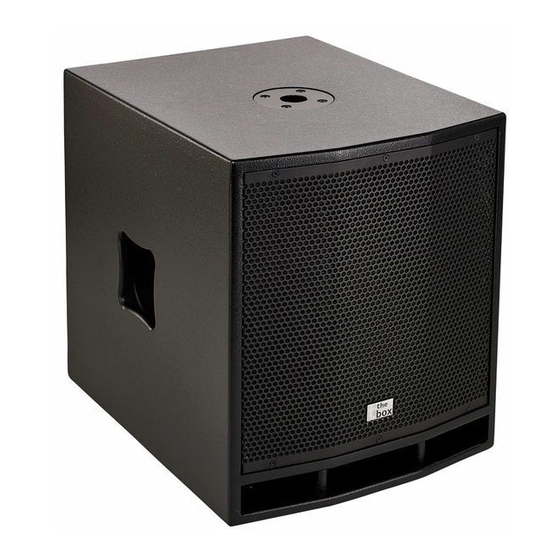

- Seite 1 CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 31.10.2024, ID: 341323, 341324, 341325 (V3)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 20 Stecker- und Anschlussbelegungen....................23 Umweltschutz............................26 CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 4 CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Bei einem Kurzschluss besteht Brand- und Lebensgefahr. Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Schalten Sie bei Beschä‐ digung der Isolation sofort die Spannungsversorgung ab und veranlassen Sie die Reparatur. Falls Sie sich unsicher sind, wenden Sie sich an eine qualifizierte Elektrofachkraft.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr durch abgedeckte Lüftungsschlitze und benachbarte Hitzequellen! Wenn Lüftungsschlitze des Geräts abgedeckt werden oder das Gerät in unmittelbarer Nähe zu anderen Wärmequellen betrieben wird, kann das Gerät überhitzen und anfangen zu brennen. Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht in unmittelbarer Nähe zu einer anderen Wärmequelle.
- Seite 11 Sicherheitshinweise HINWEIS! Brandgefahr durch Einbau einer falschen Sicherung! Bei Verwendung von Sicherungen eines anderen Typs als mit dem Gerät kompatibel kann es zu einem Brand kommen und das Gerät kann schwer beschädigt werden. Verwenden Sie ausschließlich Sicherungen des gleichen Typs. Beachten Sie den Aufdruck auf dem Gerätegehäuse und die Angaben im Kapitel „Technische Daten“.
- Seite 12 Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 12-Zoll-, 15-Zoll- oder 18-Zoll-Basslautsprecher (modellabhängig) 2 × Line-Eingang (XLR/Klinken-Kombibuchse) 2 × Line-Eingang (Cinch-Buchse; nur Art.-Nr. 341324 und 341325) 2 × Direct Out (XLR-Einbaustecker, 3-polig; nur Art.-Nr. 341324 und 341325) 2 × verriegelbarer Speaker Twist-Einbaustecker zum Anschluss weiterer passiver Boxen Interne Frequenzweiche 36-mm-Hochständerflansch Butterflygriffe...
- Seite 13 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 14 Installation VORSICHT! Verletzungsgefahr durch hohes Gewicht! Das Gerät hat ein hohes Gewicht. Beim Transport und bei der Montage kann es durch Anheben und Fallenlassen zu Verletzungen kommen. Handhaben Sie das Gerät beim Transport und bei der Montage stets mit mindes‐ tens zwei Personen.
- Seite 15 Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
- Seite 16 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite CL 112 SUB MKII (Art.-Nr. 341323) CL 112 SUB MKII ö PROTECT MAIN LEVEL 0° PHASE 180° LEVEL & POWER RIGHT LEFT INPUT PUSH PUSH RIGHT LEFT POWER POWER 230V~50Hz FUSE T3.15AL 250V MAX.
- Seite 17 1 [PROTECT] | Diese LED leuchtet rot, wenn das Gerät in den Schutzmodus schaltet. Prüfen Sie in diesem Fall die Kabel auf Kurzschluss oder fehlerhafte Verbindung. Leuchtet diese LED ständig, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. 2 [MAIN LEVEL] | Mit diesem Drehregler kann die Gesamtlautstärke des Geräts und angeschlossener, externer Lautsprecher ein‐...
- Seite 18 Anschlüsse und Bedienelemente Rückseite CL 115 SUB MKII (Art.-Nr. 341324), CL 118 SUB MKII (Art.-Nr. 341325) ö $ &'() CL 11x SUB MKII POWER POWER MAIN PROTECT LEVEL PHASE LEVEL 230V~50Hz FUSE T5.0AL 250V REPLACE FUSE AS MARKED MAX. 1000W 0°...
- Seite 19 8 [PROTECT] | Diese LED leuchtet rot, wenn das Gerät in den Schutzmodus schaltet. Prüfen Sie in diesem Fall die Kabel auf Kurzschluss oder fehlerhafte Verbindung. Leuchtet diese LED ständig, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. 9 [INPUT RIGHT | LEFT] | Eingänge für symmetrische oder unsymmetrische Signale mit Linepegel (XLR-/Klinken-Kombibuchsen) 10 [INPUT R | L] | Eingänge für unsymmetrische Signale mit Linepegel (Cinch-Buchsen)
- Seite 20 Technische Daten Technische Daten CL 112 SUB MKII CL 115 SUB MKII CL 118 SUB MKII (Art.-Nr. 341323) (Art.-Nr. 341324) (Art.-Nr. 341325) System Aktiver Basslautsprecher Verstärkerklasse A (analog) Bestückung 1 × 12-Zoll-Lautsprecher 1 × 15-Zoll-Lautsprecher 1 × 18-Zoll-Lautsprecher (Ferrit) mit 2,5-Zoll-Schwing‐ (Ferrit) mit 2,5-Zoll-Schwing‐...
- Seite 21 Technische Daten CL 112 SUB MKII CL 115 SUB MKII CL 118 SUB MKII (Art.-Nr. 341323) (Art.-Nr. 341324) (Art.-Nr. 341325) Ausgangsleistung an Satelliten 2 × 120 W 2 × 220 W Empfindlichkeit (1 W/1 m) 97 dB SPL 99 dB SPL Nennimpedanz für Satelliten min.
- Seite 22 Technische Daten Weitere Informationen CL 112 SUB MKII CL 115 SUB MKII CL 118 SUB MKII (Art.-Nr. 341323) (Art.-Nr. 341324) (Art.-Nr. 341325) Bauart Bassreflex Flugfähig Nein Hochständerflansch 36 mm Rollen Gehäusematerial Holz Farbe Schwarz Mehrkanalendstufe Fernbedienung Nein High Cut Nicht regelbar Schutzhülle Optional (Art.-Nr.
- Seite 23 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 24 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Dreipolige 6,35-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 25 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse Speaker-Twist-Steckverbinder Signal 1 (phasenrichtig) 1– Signal 1 (phasenverkehrt) CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 26 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 27 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
- Seite 28 Notizen CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 29 Notizen CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
- Seite 30 Notizen CL 112 / CL 115 / CL 118 SUB MKII Aktiver Lautsprecher...
