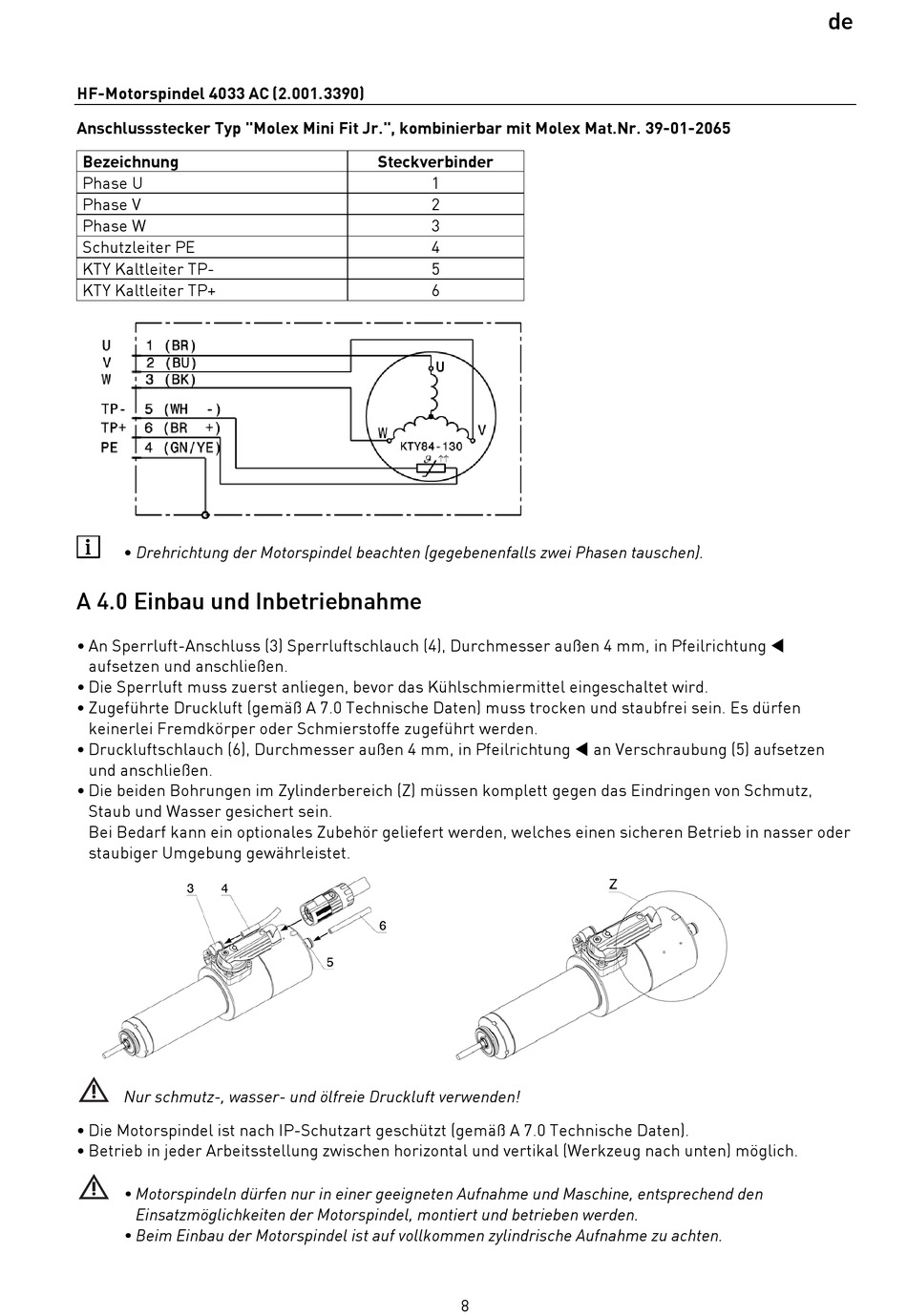

HF-Motorspindel 4033 AC (2.001.3390)
Anschlussstecker Typ "Molex Mini Fit Jr.", kombinierbar mit Molex Mat.Nr. 39-01-2065
Bezeichnung
Phase U
Phase V
Phase W
Schutzleiter PE
KTY Kaltleiter TP-
KTY Kaltleiter TP+
• Drehrichtung der Motorspindel beachten (gegebenenfalls zwei Phasen tauschen).
A 4.0 Einbau und Inbetriebnahme
• An Sperrluft-Anschluss (3) Sperrluftschlauch (4), Durchmesser außen 4 mm, in Pfeilrichtung ⊳
aufsetzen und anschließen.
• Die Sperrluft muss zuerst anliegen, bevor das Kühlschmiermittel eingeschaltet wird.
• Zugeführte Druckluft (gemäß A 7.0 Technische Daten) muss trocken und staubfrei sein. Es dürfen
keinerlei Fremdkörper oder Schmierstoffe zugeführt werden.
• Druckluftschlauch (6), Durchmesser außen 4 mm, in Pfeilrichtung ⊳ an Verschraubung (5) aufsetzen
und anschließen.
• Die beiden Bohrungen im Zylinderbereich (Z) müssen komplett gegen das Eindringen von Schmutz,
Staub und Wasser gesichert sein.
Bei Bedarf kann ein optionales Zubehör geliefert werden, welches einen sicheren Betrieb in nasser oder
staubiger Umgebung gewährleistet.
Nur schmutz-, wasser- und ölfreie Druckluft verwenden!
• Die Motorspindel ist nach IP-Schutzart geschützt (gemäß A 7.0 Technische Daten).
• Betrieb in jeder Arbeitsstellung zwischen horizontal und vertikal (Werkzeug nach unten) möglich.
• Motorspindeln dürfen nur in einer geeigneten Aufnahme und Maschine, entsprechend den
Einsatzmöglichkeiten der Motorspindel, montiert und betrieben werden.
• Beim Einbau der Motorspindel ist auf vollkommen zylindrische Aufnahme zu achten.
Steckverbinder
1
2
3
4
5
6
8
