A 3.0 Elektro-Anschluss

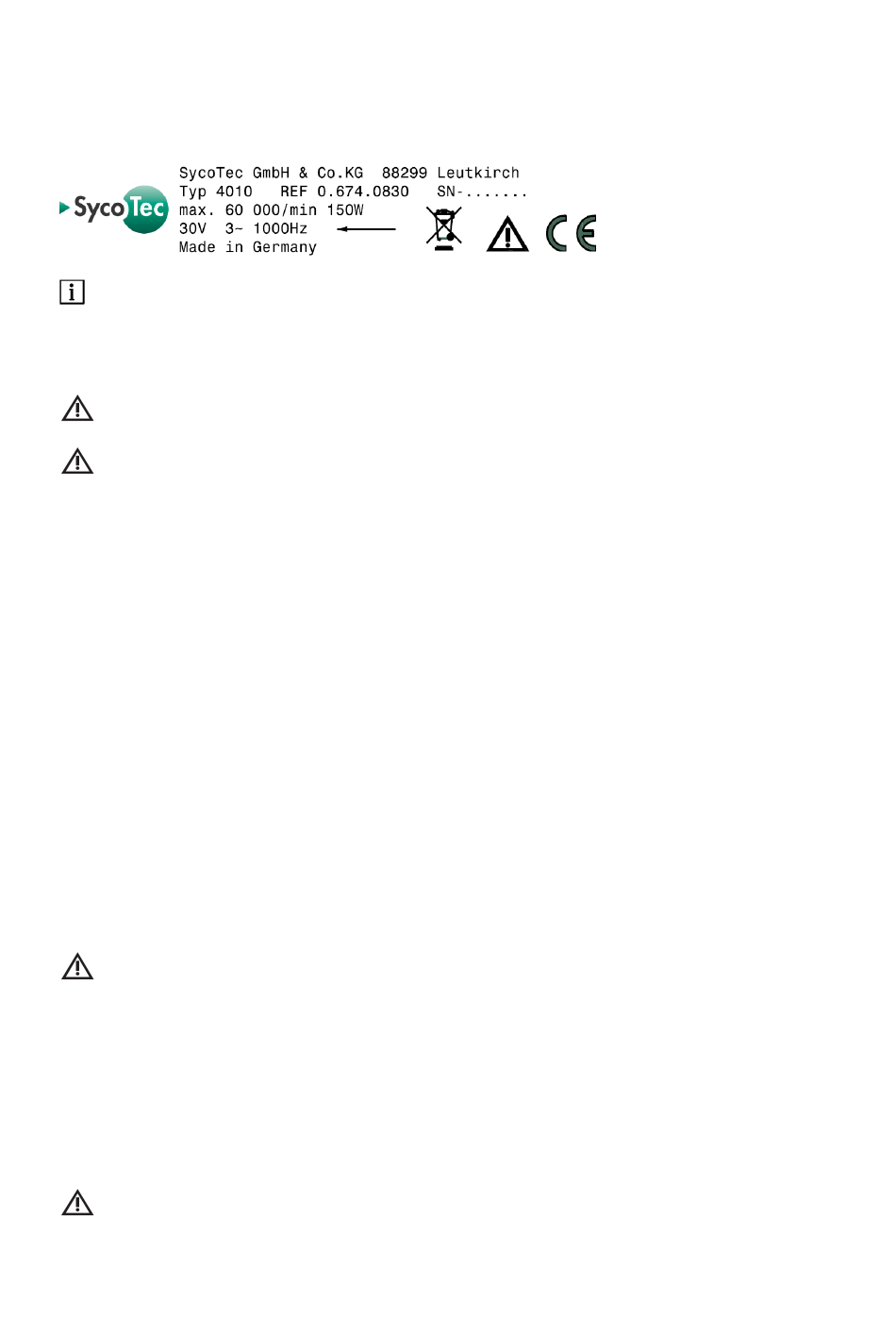

Prüfen, ob Spannung und Frequenzangaben mit den Daten des Frequenzumrichters übereinstimmen.
Verwendete Symbole siehe A 1.1
SycoTec empfiehlt den Betrieb mit Frequenzumrichter Typ e@syDrive 4424 (reduzierte Leistung) und
Frequenzumrichter Typ e@syDrive 4425.
Bei Verwendung eines anderen Frequenzumrichters ist darauf zu achten, dass die
Umrichterausgangsspannung zum Netz die Anforderungen der "Doppelten Isolation" erfüllt.
• Reparatur und Wartungsarbeiten - außer den in dieser Gebrauchsanweisung beschriebenen
Tätigkeiten - dürfen nur von qualifizierten Fachkräften ausgeführt werden.
• Gefährdung durch Störung in der Energieversorgung, Abbrechen von Maschinenteilen oder andere
Fehlfunktionen wie z. B.
- unvorhergesehenes Herausschleudern
- unerwarteter Start
- unerwartetes Durchdrehen / Überdrehen
- falsche Drehrichtung (Spannmutter kann sich lösen)
muss durch entsprechende Schutzmaßnahmen des Steuerungsteils (z. B. max. Drehzahl)
ausgeschlossen werden.
• Bei Reparatur und Wartungsarbeiten Versorgungsstecker am Steuergerät ziehen und damit
Motorspindel stromlos machen.
A 4.0 Einbau und Inbetriebnahme
• Es wird empfohlen, die Einspannvorrichtung 4825/33 (Material-Nr. 1.001.6971) zu verwenden.
Anzugsmoment der Spindelklemmung 1,5 Nm ist einzuhalten.
• Kühlluftein- und -austritt sind unbedingt freizuhalten.
• Mit der Kühlluft dürfen keinerlei Fremdkörper oder Schmierstoffe angesaugt werden.
• Die Motorspindel darf nicht von Kühl- oder Schmiermitteln überflutet werden.
• Motorspindeln dürfen nur in einer geeigneten Aufnahme und Maschine, entsprechend den
Einsatzmöglichkeiten der Motorspindel, montiert und betrieben werden.
• Beim Einbau der Motorspindel ist auf vollkommen zylindrische Aufnahme zu achten.
• Es kann über die gesamte Mantellänge gespannt werden. Jedoch ist zu empfehlen, großflächig und
möglichst in der Spindelmitte zu spannen.
• Auf korrekte Drehrichtung gemäß Drehrichtungspfeil auf Typenschild ist zu achten.
• Motorspindel nur mit eingespanntem Werkzeug oder Spannstift betreiben. Stöße oder Schläge gegen
das eingespannte Werkzeug unbedingt vermeiden.
• Nur mit unwuchtfreien Werkzeugen arbeiten.
Unfallverhütungs-Vorschriften sind zu beachten.
• Die zulässigen Höchstdrehzahlen, Vorschub sowie weitere spezifische Vorschriften des
Werkzeugherstellers sind zu beachten.
