KYMCO Agility S 125i CBS Bedienerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für KYMCO Agility S 125i CBS
Inhaltszusammenfassung für KYMCO Agility S 125i CBS

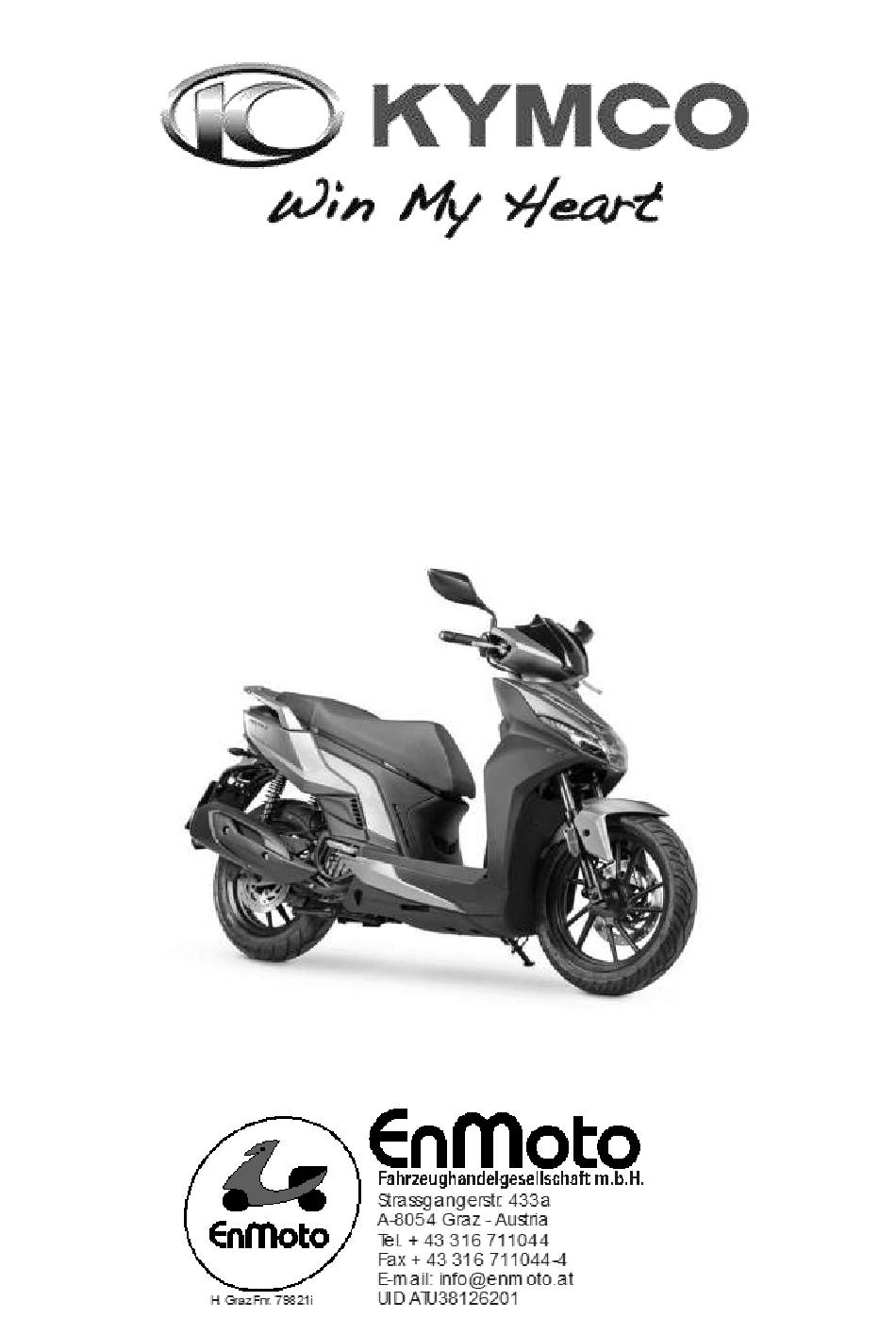

- Seite 1 Bedienerhandbuch Agility S 125i CBS...
-
Seite 2: Inhaltsverzeichnis
Agility S 125i CBS Inhaltsverzeichnis 1. SICHERHEITSANWEISUNGEN ........................4 1.1 ALLGEMEINE EINWEISUNGEN ........................4 1.2 WARNETIKETTEN AM FAHRZEUG ........................ 4 2. FAHRZEUGELEMENTE..........................5 2.1 FAHRGESTELL- UND DER MOTORNUMMER ....................6 3. BEDIENUNGSANLEITUNGEN ........................7 3.1 SCHLÜSSEL ..............................7 3.2 MULTIFUNKTIONSSCHLOSS ........................7 3.2.1 LENKRADSCHLOSS ........................... - Seite 3 Sehr geehrter KYMCO – Fahrer, wir freuen uns, dass Sie sich für ein Fahrzeug unserer Marke entschieden haben und begrüßen Sie herzlich im großen Kreise der KYMCO – Fahrer. Dieses Handbuch beinhaltet Hinweise über die richtige Handhabung, Inspektionen und Wartungsintervalle Ihres KYMCOs. Zu Ihrer Sicherheit und um ein komfortables Fahren zu gewährleisten, empfehlen wir Ihnen, dieses Handbuch vor der ersten Benutzung sorgfältig...
-
Seite 4: Pflegeanleitung
Agility S 125i CBS Ihr autorisierter Händler möchte Sie umfassend beraten und Ihr Fahrzeug kompetent warten. Hier finden Sie einige Tipps für einen reibungslosen Ablauf, falls eine Inspektion oder eine Reparatur durchgeführt werden soll: 1. Lassen Sie Ihr Fahrzeug ausschließlich bei einem autorisierten Verkäufer warten. -
Seite 5: Sicherheitsanweisungen
Agility S 125i CBS 1. Sicherheitsanweisungen 1.1 Allgemeine Einweisungen Bekleidung Enganliegende und bequeme Kleidung ist Voraussetzung für sicheres Fahren. Das Beachten der Verkehrsregeln und vorsichtiges Fahren erhöht die Sicherheit. Helm tragen und immer festziehen. Die Ärmel von Hemden und Jacken sollen geschlossen sein. -
Seite 6: Fahrzeugelemente
Agility S 125i CBS 2. Fahrzeugelemente Scheinwerfer Blinker vorne links Handbremshebel links Helmhacken Tankdeckel Sitzbank Seitenständer Motornummer Luftfilterkasten 10. Blinker links hinten 11. Rücklicht, Bremslicht 12. Helmfach 13. Helmfachschloss 21 20 14. Blinker hinten rechts 15. Auspuff 16. Ölmessstab / Öleinfüllschraube... -
Seite 7: Fahrgestell- Und Der Motornummer
Agility S 125i CBS 2.1 Fahrgestell- und der Motornummer Fahrgestellnummer: Die Fahrgestellnummer ist am Fahrgestellquerträger auf der rechten Fahrzeugseite unter der Fußstütze eingeprägt. Geben Sie unten die Fahrgestellnummer Ihres Fahrzeugs ein: Überprüfen Sie, ob die abgelesene Fahrgestellnummer, mit der in den Fahrzeugpapieren und im Garantieheft angegebenen übereinstimmt. -
Seite 8: Bedienungsanleitungen
Agility S 125i CBS 3. Bedienungsanleitungen 3.1 Schlüssel Das Fahrzeug ist mit einem Schlüssel und einem Schlüsselduplikat ausgestattet. Dieser Schlüssel, der mit einem bestimmten geformten Ende ausgerüstet ist, ist benötig um: Das Fahrzeug zu starten, den Lenkschloss auf- und zusperren ... -
Seite 9: Sitzschloss/ Helmfach
Agility S 125i CBS Versuchen Sie nach dem Verriegeln, den Lenker leicht zu drehen, um sicherzustellen, dass die Lenkung tatsächlich verriegelt ist. Entriegeln Sie immer die Lenkung, bevor Sie das Fahrzeug vom Ständer nehmen. Drehen Sie den Schlüssel niemals während der Fahrt in die Position „LOCK“. -
Seite 10: Tankklappe/Tankdeckel
Agility S 125i CBS 3.2.3 Tankklappe/Tankdeckel Tankdeckel öffnen: Die Tankdeckel befindet sich hinter dem Frontschild 1) Heben Sie die Schutzklappe des Tankverschlusses an. 2) Stecken Sie den Zündschlüssel in das Schloss und drehen Sie ihn gegen den Uhrzeigersinn. 3) Entfernen Sie den Tankdeckel und setzen Sie sie auf den Sitz. -
Seite 11: Hupenknopf
Agility S 125i CBS Betätigen Sie den Blinkschalter, damit die Fahrtrichtungsanzeiger blinken. Rechts abbiegen Blinkerschalter Links abbiegen Drücken Sie den Schalter, um die Blinker zu deaktivieren. ACHTUNG: Der Blinker stellt sich nicht automatisch zurück, deshalb nicht vergessen, abzuschalten (Knopf muss gedrückt werden). -
Seite 12: Vorderes Ablagefach
Agility S 125i CBS 3.8 Vorderes Ablagefach Das Fach befindet sich rechts an der inneren Seite des Kotflügels. Vorderes Ablagefach ACHTUNG: Die Nutzung des Fachs während der Fahrt ist gefährlich: Das Abnehmen der Hände vom Lenker verstößt gegen die Straßenverkehrsordnung und verringert die Fähigkeit, das Fahrzeug zu steuern. -
Seite 13: Helmhacken
Agility S 125i CBS 3.10 Helmhacken Bedienungsanleitung: 1. Die Sitzbank öffnen. 2. Den Helm in den Helmhaken einhängen. Helmhacken 3. Den Sitz wieder schließen. Helm loslassen Öffnen Sie das Fach unter der Sitzbank, heben Sie die Sitzbank an und nehmen Sie den Helm ab. -
Seite 14: Usb-Steckdose
Agility S 125i CBS 3.13 USB-Steckdose Eine USB-Steckdose befindet sich an der inneren Seite des Kotflügels, die zum Aufladen eines Mobiltelefons nützlich ist. a) Stecken Sie die Ladebuchse in das Mobiltelefon und in die entsprechende USB- Buchse (nachdem Sie die Schutzkappe entfernt haben). -
Seite 15: Top Case
Agility S 125i CBS 3.15 Top Case Die Agility S 125 ist mit einem abschließbaren Top Case ausgestattet. Verwenden Sie den Zündschlüssel, um das Top Case zu öffnen und zu schließen. Öffnung Stecken Sie den Schlüssel in das Schloss und drehen Sie ihn im Uhrzeigersinn. -
Seite 16: Seitenständer
Agility S 125i CBS 3.17 Seitenständer Verwenden Sie den Seitenständer nur für kurze Stopps auf festem, ebenem Boden. Wenn Sie am Hang anhalten, parken Sie das Fahrzeug immer mit dem Vorderrad bergauf. Wie man es benutzt a. Stellen Sie den Motor ab und steigen Sie aus dem Roller. -
Seite 17: Kombiinstrumente
Beim Starten leuchtet die Warnleuchte auf und bleibt nach der ersten Bewegung der Räder etwa zehn Sekunden lang an. Wenn es nach dieser Zeit eingeschaltet bleibt oder während der Fahrt aufleuchtet, wenden Sie sich so bald wie möglich an eine autorisierte KYMCO- Werkstatt. - Seite 18 Agility S 125i CBS Taste „Adj“ Taste „Mode“ 6) Drehzahlmesser Zeigt die Drehzahl des Motors pro Minute an (der Wert jedes Balkens ist mit 1000 Umdrehungen zu multiplizieren). 7) Tachometer Zeigt die Geschwindigkeit in km / h oder Meilen (Meilen pro Stunde) an.
-
Seite 19: Einstellung Der Hinteren Stoßdämpfer
ACHTUNG: Die Einstellung der Uhr ist nicht möglich, wenn sich die Instrumentierung in der Funktion "TRIP" oder "SERVICE" befindet. ACHTUNG: Im Falle einer Fehlfunktion wenden Sie sich so bald wie möglich an eine KYMCO- Werkstatt. 4.3 Einstellung der hinteren Stoßdämpfer... - Seite 20 Agility S 125i CBS Um das Verhalten des Fahrzeugs an die Lastbedingungen anzupassen, sind die beiden hinteren Stoßdämpfer in der Federvorspannung einstellbar. Tipps zur Verwendung Es ist möglich, die Stoßdämpfer in verschiedenen Positionen einzustellen: 1: „Weiche" Position, empfohlen für Fahrten ohne Beifahrer 2, 3, 4: „Mittlere"...
-
Seite 21: Vor Der Fahrt
Rollers durchzuführen. Diese tägliche Überprüfung ist nicht nur für die Sicherheit unerlässlich, sondern kann auch Schäden am Fahrzeug verhindern. Wenn eine Anomalie festgestellt wird, wenden Sie sich an einen Servicepunkt KYMCO so schnell wie möglich. Motorölstandüberprüfung/Auffüllen Nach mindestens 2 Min. Motorlauf, den Motor ausschalten und 1 Min. warten. - Seite 22 Agility S 125i CBS 5.2 Benzinstand prüfen / Tanken Prüfen, ob genügend Benzin vorhanden ist – Benzintankanzeige zwischen „F“ und „E“. Ist der Benzinstand im Bereich „E“, unbedingt tanken (bleifreies Benzin). Tanken Einzelheiten zum Öffnen und Schließen des Tankdeckels finden Sie auf 3.2.3.
-
Seite 23: Bremsüberprüfung
Bremsscheibe Bremsflüssigkeit-Kontrollfenster Verschleißanzeigen Inspektionsfenster Hinzufügen und Ersetzen von Scheibenbremsflüssigkeit Wenden Sie sich an eine autorisierte KYMCO-Werkstatt. Bremsbelag-Verschleiß prüfen Überprüfen Sie visuell den Verschleiß der Pads. Die Pads müssen ausgetauscht werden, wenn die Verschleißindikatoren nicht mehr sichtbar sind. ACHTUNG: Um die Bremsbeläge auszutauschen, wenden Sie sich an einer autorisierten... -
Seite 24: Reifenkontrolle
Agility S 125i CBS 5.4 Reifenkontrolle Reifendruck prüfen: Reifendruck bei kalten Reifen prüfen. Ventilkappen abschrauben. Ventilkappen festschrauben REIFENDRUCK (bei min./max. Beladung) Vorderrad 1,50 (Fahrer) bis 1,75 Bar (Fahrer+Beifahrer) Hinterrad 2,00 (Fahrer) bis 2,25 Bar (Fahrer+Beifahrer) ACHTUNG Falscher Reifendruck hat erheblichen Einfluss auf die Fahreigenschaften des Fahrzeuges und die Lebensdauer der Reifen! Reifenprofil prüfen:... -
Seite 25: Allgemeine Kontrollen
Bewegen Sie den Lenker vorwärts, rückwärts, rechts und links und prüfen Sie, ob kein Spiel oder Teile vorhanden sind, die nicht richtig befestigt sind. Überprüfen Sie, ob sich die Lenkung frei dreht. Wenn eine Anomalie festgestellt wird, wenden Sie sich zur Überprüfung an einer KYMCO- Werkstatt. Bremslicht, Fernlicht und Hupe Die Zündung auf „ON“... - Seite 26 Agility S 125i CBS Gashebel Überprüfen Sie, ob der Gasgriff ein freies Spiel von 2 bis 6 mm hat. Überprüfen Sie auch, ob die Öffnung gleitet und ob das Schließen in allen Lenkpositionen vollständig und automatisch erfolgt. ACHTUNG! Wenn der Gashebel nicht automatisch zurückkommt, kann dies zu Unfällen und Stürzen führen.
-
Seite 27: Motor Starten
Agility S 125i CBS 6. Motor Starten 6.1 E-Starter Der Starterknopf aktiviert den Startermotor bei eingeschalteter Zündung. 1. Stellen Sie das Fahrzeug auf den Mittelständer und achten darauf, dass der Seitenständer eingeklappt ist. 2. Zündschlüssel auf „ON“ drehen. 3. Hinterradbremshebel ziehen und gleichzeitig Startknopf drücken. -
Seite 28: Fahrbetrieb
Agility S 125i CBS Nach dem Anspringen des Motors und vor dem Losfahren nicht unnötig die Motordrehzahl erhöhen. Das Fahrzeug niemals auf dem Seitenständer stehend starten! Der Motor springt nicht an! Die Bremse bis unmittelbar vor dem Losfahren gezogen halten, um ein selbständiges bzw. -
Seite 29: Das Anhalten
Agility S 125i CBS Schalten die Blinker ein bevor Sie losfahren und prüfen Sie, ob sich keine anderen Fahrzeuge nähern. Richtiges Fahren verlängert die Lebensdauer Ihres Scooters Den Motor vor dem Starten warmlaufen lassen und die Geschwindigkeit bei kaltem Motor verringern. -
Seite 30: Die Anlaufzeit
Der Filtereinsatz muss öfter gereinigt oder erneuert werden, wenn das Fahrzeug in ungewöhnlich nassen staubigen Gebieten gefahren wird. ACHTUNG: Bei Verwendung anderer KYMCO-Filter oder Nachbau-Filter, die nicht von gleichwertiger Qualität sind, kann es zu vorzeitigem Motorverschleiss oder zu Leistungsproblemen kommen. -
Seite 31: Batterie
Agility S 125i CBS 8.2 Batterie Im Helmfach unter dem Sitz Ihres Rollers ist eine wartungsfreie Batterie verbaut, bei der kein destilliertes Wasser nachgefüllt werden muss. Batterieablage Batteriepole Terminalreinigung Öffnen Sie das Batteriefach, das sich im Fach unter dem Sitz befindet, und prüfen Sie den Zustand der Kontakte. -
Seite 32: Sicherungen
Agility S 125i CBS 8.3 Sicherungen Vor der Prüfung, ob eine Sicherung durchgebrannt ist, stellen Sie sicher, dass der Schlüssel in der „OFF“ Position steht. Technische Daten finden Sie in den Informationen zu den Sicherungen selbst. Ersetzen Sie diese immer durch gleichwertige Sicherungen. -
Seite 33: Öl- Und Ölfilterwechsel
Agility S 125i CBS 8.4 Öl- und Ölfilterwechsel Wechseln Sie das Motoröl in den in der Wartungstabelle angegebenen Intervallen. Motorölmenge: 0,8 Liter a. Parken Sie das Fahrzeug auf ebenem Boden mit dem Hauptstand b. Entfernen Sie den Ölmessstab ①. Stellen Sie einen Behälter unter die Ablassschraube ② (unter dem linken Kurbelgehäuse), um das Altöl aufzufangen. - Seite 34 Agility S 125i CBS ③ Netzfilter ⑤ ④ ⑥ ③ ACHTUNG: Das abgelassene und aufgefangene Öl muss umweltgerecht entsorgt werden. Das Öl aus dem betriebswarmen Motor ist heiß – Verbrennungsgefahr. Der Filter gehört erstmals bei 500 km, dann alle 4000 km bzw. 1 x pro Jahr...
-
Seite 35: Getriebeölwechsel
Agility S 125i CBS 8.5 Getriebeölwechsel Wechseln Sie das Getriebeöl in den in der Wartungstabelle angegebenen Intervallen. Verwenden Sie 80W-90 Getriebeöl (Spezifikation API GL-4 / GL5). a. Parken Sie das Fahrzeug auf ebenem Boden mit dem Hauptständer. b. Stellen Sie einen Behälter unter das linke Kurbelgehäuse, um das Altöl aufzufangen. -
Seite 36: Zündkerzen
Die Zündkerzen sollten gemäß der Inspektionstabelle überprüft, gereinigt du deren Elektrodenabstand korrigiert werden. Die Zündkerze befindet sich unter dem Helmfach, an der rechten Seite. Nach dem Entfernen des Fachs (indem Sie sich an eine autorisierte KYMCO-Werkstatt wenden) ist für die Inspektion Folgendes erforderlich: ... -
Seite 37: Wartungstabelle
Agility S 125i CBS 9. Wartungstabelle Typ A Typ B Auf den ersten 300 km Alle 4000 km Alle 8000 km Motoröl Alle 500 km kontrollieren Motoröl Netzölfilter Zündkerze Elektronische Einspritzung Gaszug Luftfilter* Ventilspiel Antriebsriemen Kugellager Kupplung Getriebeöl Bremsflüssigkeit Alle 2 Jahre ersetzen W... -
Seite 38: Wichtige Hinweise
Agility S 125i CBS 10. Wichtige Hinweise Wenn der Motor nicht anspringt oder wenn der Motor während der Fahrt ausgeht Checkliste: Ist genug Treibstoff vorhanden? Leuchtet das Tanksymbol in der Tankanzeige, muss nachgetankt werden (Benzin bleifrei) ... -
Seite 39: Inbetriebnahme Nach Wintereinlagerung
Agility S 125i CBS 10.3 Inbetriebnahme nach Wintereinlagerung So wie Ihr Fahrzeug für den „Winterschlaf“ vorbereitet wurde, muss es zum Saisonstart wieder „fit“ gemacht werden: 1. Batterie laden und einbauen. 2. Kraftstoffsystem – Bei einer Standzeit von mehr als 3 Monaten, den Kraftstoff aus dem ganzen System erneuern. - Seite 40 Agility S 125i CBS Eine gute Fahrt wünscht Ihnen...
