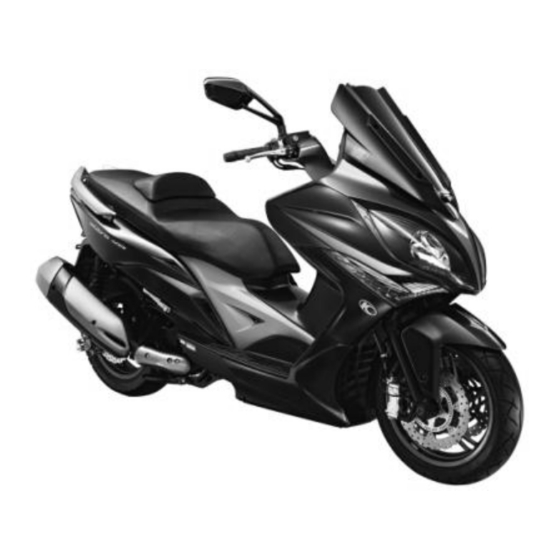

- Seite 1 Bedienerhandbuch Xciting 400i ABS S trassgangerstr. 433a A-8054 Graz - Austria T el. + 43 316 711044 Fax + 43 316 711044-4 E -mail: info@enmoto.at UID AT U38126201 H. Graz Fnr. 79821i...
- Seite 2 Sehr geehrter KYMCO – Fahrer, wir freuen uns, dass Sie sich für ein Fahrzeug unserer Marke entschieden haben und begrüßen Sie herzlich im großen Kreise der KYMCO – Fahrer. Dieses Handbuch beinhaltet Hinweise über die richtige Handhabung, Inspektionen und Wartungsintervalle Ihres KYMCOs. Zu Ihrer Sicherheit und um ein komfortables Fahren zu gewährleisten, empfehlen wir Ihnen, dieses Handbuch vor der ersten Benutzung sorgfältig...
- Seite 3 Xciting 400i ABS Ihr autorisierter Verkäufer möchte Sie umfassend beraten und Ihr Fahrzeug kompetent warten. Hier einige Tipps für einen reibungslosen Ablauf, falls eine Inspektion oder eine Reparatur durchgeführt werden soll: 1. Lassen Sie Ihr Fahrzeug ausschließlich bei einem autorisierten Verkäufer warten.
- Seite 4 Xciting 400i ABS Sicherheitstipp 1.1 Bekleidung Eng anliegende und bequeme Kleidung ist • Voraussetzung führ sicheres fahren. Das Beachten der Verkehrsregeln und • vorsichtiges Fahren erhöht die Sicherheit. 1. Helm tragen und immer festziehen. 2. Die Ärmel von Hemden und Jacken sollen geschlossen sein.
- Seite 5 Xciting 400i ABS 2. Anbauteile / Bedienelemente (1) Zündschloss (2) Handbremshebel links (3) Blinker links vorne (4) Scheinwerfer (5) Kraftstofftankdeckel (6) Sitzbank (7) Blinker links hinten (8) Rücklicht (9) Luftfilterkasten (10) Seitenständer (11) Gepäcksträger (12) Batterie & Sicherungen (13) Blinker rechts hinten (14) Fußraster...
-
Seite 6: Bedienungshinweise
Xciting 400i ABS 2.1 Position der Fahrgestellnummer- und der Motornummer Eingestanzte Fahrgestellnummer Motornummer (im Helmfach auf der Vorderseite unter der Gummiabdeckung „VIN“) 3. BEDIENUNGSHINWEISE 3.1 ZÜND- LENKERSCHLOSS Der Stromkreis der Zündung wird eingeschaltet, Motor kann gestartet werden. Der Motor und die gesamte elektrische Anlage wird abgeschaltet – kein Fahrbetrieb möglich. -
Seite 7: Zündschlossschutz
Xciting 400i ABS 3.2 ZÜNDSCHLOSSSCHUTZ Der Roller ist mit einer Zündschloss / Verschlussblende ausgestattet. Zündschloss / Verschlussblende schließen Zum Verschließen des Blendenverschlusses die gelbe Taste SHUT (1) drücken. Zündschloss / Verschlussblende öffnen Zum Öffnen den Blendenschlussschlüssel mit dem Schlüsselstern (2) in das Zündschloss (3) einführen (wie abgebildet). -
Seite 8: Auf-/ Abblendschalter, Lichthupenknopf
Xciting 400i ABS 3.7 HUPENKNOPF / BLINKERSCHALTER Hupe und Blinker funktionieren nur bei Zündschloss „ON“ (Motor muss nicht laufen). Fahrtrichtungswechsel rechts: Blinkerschalter (1) nach rechts schieben. Fahrtrichtungswechsel links: Blinkerschalter (1) nach links schieben. Blinkerschalter drücken: um den Blinker abzuschalten. Hupenknopf (2). -
Seite 9: Innenbeleuchtung - Ladebuchse
Xciting 400i ABS 3.10 INNENBELEUCHTUNG – LADEBUCHSE Unter der Sitzbank befindet sich die Helmfach-Innenbeleuchtung. Die am Bordnetz Ihres Fahrzeuges angeschlossen ist. Sie versorgt das z.B. das Telefon mit Strom und lädt gleichzeitig den Akku des Telefons. Bei der linken Seite unter dem Lenker befindet sich ein kleines Schließfach wo die Handy-Ladebuchse eingebaut wurde. - Seite 10 12. Motorkontrollleuchte: Diese Kontrollleuchte weißt auf einem Fehler in der Elektrik oder in der EFI hin. Um diesen Fehler aus dem Fehlerspeicher lesen zu können, wenden Sie sich bitte umgehend an einen Kymco-Händler. 13. MOTORSTEUERUNGSKONTROLLLEUCHTE (AFI): Die Kontrollleuchte erlischt nach ca. 2 Sekunden nach einschalten der Zündung. Sollte die Kontrollleuchte erneut nach ca.
- Seite 11 Xciting 400i ABS während der Fahrt aufleuchten, so suchen Sie bitte umgehend zur Fehlerbehebung Ihren nächstgelegenen autorisierten Vertragspartner auf. 14. HANDYLADEKONTROLLLEUCHTE Leuchtet, wenn das Handy an der Ladebuchse angesteckt ist (bei eingeschalteter Zündung) 15. FERNLICHTKONTROLLLEUCHTE Leuchtet, wenn das Fernlicht eingeschaltet ist.
-
Seite 12: Vor Der Fahrt
Xciting 400i ABS 4. VOR DER FAHRT 4.1 ÜBERPRÜFUNG • Machen Sie diese Prüfungen zur Gewohnheit. • Zum Zwecke der eigenen Sicherheit und um Beschädigungen am Roller zu verhindern, diese Prüfungen vor jeder Fahrt durchzuführen. 4.2 MOTORÖLSTAND PRÜFEN/AUFFÜLLEN • Nach mindestens 2 Min. Motorlauf, den Motor ausschalten und 1 Min. -
Seite 13: Feststellbremse Prüfen
Xciting 400i ABS 4.4 BREMSEN (ABS) ANTIBLOCKIERSTYSTEM Dieses Modell verfügt auch über ein Antiblockiersystem (ABS), das dazu dient, das Blockieren der Räder bei starkem Bremsen auf unregelmäßigem oder schlechten Straßenbelag zu verhindern und die Fahrrichtung aufrecht zu erhalten. Auch wenn das Rad bei plötzlichem Bremsen in der Kurve vielleicht nicht blockiert, kann jedoch die Bodenhaftung und damit die Kontrolle über das Fahrzeug verloren... -
Seite 14: Bremsflüssigkeitsstand Prüfen
Xciting 400i ABS 4.6 BREMSFLÜSSIGKEITSSTAND PRÜFEN Fahrzeug auf einer Ebene auf den Hauptständer stellen, Lenker gerade ausrichten. Durch das Schauglas den Bremsflüssigkeitsstand ablesen. Ist der Pegel bei „MIN“ (L) oder darunter, umgehend Kontakt mit Ihrer Fachwerkstätte aufnehmen. ACHTUNG: Ist das Spiel am Hebel zu groß, der Bremsdruck am Hebel zu gering oder die Bremsleistung zu schwach, kontaktieren Sie umgehend Ihren Händler. -
Seite 15: Benzinstand Prüfen / Auffüllen
Xciting 400i ABS 4.9 REIFEN PRÜFEN (Sichtkontrolle vor jeder Fahrt) REIFENDRUCK PRÜFEN: • Reifendruck bei kalten Reifen prüfen. • Ventilkappen abschrauben. • Ventilkappen festschrauben REIFENDRUCK (bei min./max. Beladung) Vorderrad 2.00 – 2.25 Bar Hinterrad 2.25 – 2.50 Bar ACHTUNG: Falscher Reifendruck hat erheblichen Einfluss auf die Fahreigenschaften des Fahrzeuges und die Lebensdauer der Reifen! 4.10 REIFENPROFIL PRÜFEN... -
Seite 16: Licht & Hupe Überprüfen
Xciting 400i ABS 4.12 LENKER • Lenker und Armaturen optisch auf Beschädigungen überprüfen. • Festen Sitz des Lenkers durch Einschlagen bis Anschlag nach rechts und links, sowie Vordrücken und Zurückziehen des Lenkers prüfen. • Lenker durch Einschlagen auf Freigängigkeit prüfen. - Seite 17 Xciting 400i ABS 4.15. VORDERE / HINTERE FEDERUNG PRÜFEN Zustand der Federung vorne und hinten prüfen (durch mehrmaliges Einfedern im Stand). Die hinteren Federbeine müssen auf die gleiche Position eingestellt sein: 1 – weich, 3 – mittel, 5 – hart 4.16 SPIEGELEINSTELLUNG PRÜFEN...
- Seite 18 Xciting 400i ABS 6. FAHRBETRIEB 6.1 MOTOR STARTEN Den Motor gemäß den Hinweisen in Teil 5 starten. ACHTUNG: Den Anlasserknopf sofort nach dem Starten loslassen, um Motorschäden zu vermeiden. Der Bremshebel muss bis zum Anfahren angezogen bleiben. Schieben Sie das Fahrzeug nach vorne, der Hauptständer klappt dann automatisch ein.
-
Seite 19: Tipps Zum Fahren Mit Hohen Ge- Schwindigkeiten
Xciting 400i ABS 6.4 TIPPS ZUM FAHREN MIT HOHEN GESCHWINDIGKEITEN Bremsen: Die Bremsanlage ist besonders bei Hochgeschwindigkeitsfahrten lebenswichtig. Sicherstellen, dass die Bremsen richtig funktionieren und korrekt eingestellt sind. Lenkung: Spiel in der Lenkung kann zu einem Verlust der Fahrzeugkontrolle führen. - Seite 20 Xciting 400i ABS 7.4 BEIM ABBREMSEN BEIDE BREMSHEBEL BETÄTIGEN Den Gasgriff ganz zurückdrehen, dann beide Bremshebel gleichzeitig ziehen. Die beste Wirkung das Fahrzeug zu bremsen ist, erst beide Bremshebel langsam betätigen und dann gefühlvoll bremsen. ACHTUNG: Das Abbremsen nur mit dem rechten Handbremshebel (nur Vorderradbremse) erhöht die Unfallgefahr.
- Seite 21 • Der Filtereinsatz muss öfter gereinigt oder erneuert werden, wenn das Fahrzeug in ungewöhnlich nassen staubigen Gebieten gefahren wird. ACHTUNG: Bei Verwendung anderer KYMCO-Filter oder NACHBAU-Filter, die nicht von gleichwertiger Qualität sind, kann es zu vorzeitigem Motorverschleiss oder zu Leistungsproblemen kommen.
-
Seite 22: Sicherung Erneuern
Xciting 400i ABS 9.3 SICHERUNG ERNEUERN Unter der Sitzbank, ganz vorne in der Mitte ist der Sicherungskasten verbaut. • Zündung ausschalten und prüfen, ob die Sicherung durchgebrannt ist. • Ist die Sicherung durchgebrannt, muss sie durch eine neue mit gleicher Stärke ersetzt werden. - Seite 23 Xciting 400i ABS 9.5 MOTORÖL WECHSEL (erstmals bei 500 km, dann alle 4000 km bzw. 1 x pro Jahr) • Motor sollte Betriebstemperatur haben. • Fahrzeug in der Ebene auf den Hauptständer stellen. • Ölablassschraube und Ölsiebgehäuseschraube öffnen und Öl ablaufen lassen. Ölfilter abschrauben.
- Seite 24 Xciting 400i ABS 9.7 GETRIEBEÖL Getriebegehäuse auf Undichtigkeit prüfen. Füllmenge nach Ölwechsel: 0,23l. Empfohlenes Getriebeöl (kein Hypoid-Öl) SAE 90. Danach Getriebeöl Einfüll- /Kontrollschraube wieder festschrauben. System auf Dichtheit prüfen. (1) Ablassschraube Anzugsmoment: 24 Nm Ablass-Einfüllschraube (2) Einfüllschraube ACHTUNG: • Das abgelassene und aufgefangene Öl muss umweltgerecht entsorgt werden! •...
-
Seite 25: Frühjahrsinbetriebnahme Nach Wintereinlagerung
Xciting 400i ABS 10.2 EINWINTERUNG Folgende Maßnahmen treffen, um Standschäden oder Probleme bei der Wiederinbetriebnahme im Frühjahr vorzubeugen: 1. Das Fahrzeug sollte gründlichst gereinigt werden (nicht mit Hochdruckreiniger). Danach alle Metallteile mit Korrosionsschutzmittel behandeln, ebenso für alle lackierten wie unlackierten Verkleidungsteile und Gummis die dementsprechenden Pflegemittel benutzen. -
Seite 26: Spezifikationen
Xciting 400i ABS 4. Reifenluftdruck prüfen und korrigieren. 5. Bremsanlage auf Funktion, Freigängigkeit und Dichtigkeit prüfen. 6. Beleuchtung und elektrische Anlage auf Funktion prüfen, Steckkontakte evtl. mit Kontaktspray behandeln. 7. Motor starten, warm laufen lassen, auf Dichtigkeit prüfen (Kraftstoff, Öl und Kühlflüssigkeit), kurze Einfahrzeit gewähren.
