8
2 Installation und Montage
2.2
Montagehilfsmittel
Benötigtes Werkzeug
» Akkuschrauber
» Metallbohrer Größe 9,8 mm
» Metallbohrer zum Vorbohren Größe 5,0 mm
2.3
Montage
2.3.1 Montage R-1, R-2, R-3
Vor der Endmontage empfehlen wir sowohl Fenster rahmen als auch den
Insektenschutz zu reinigen.

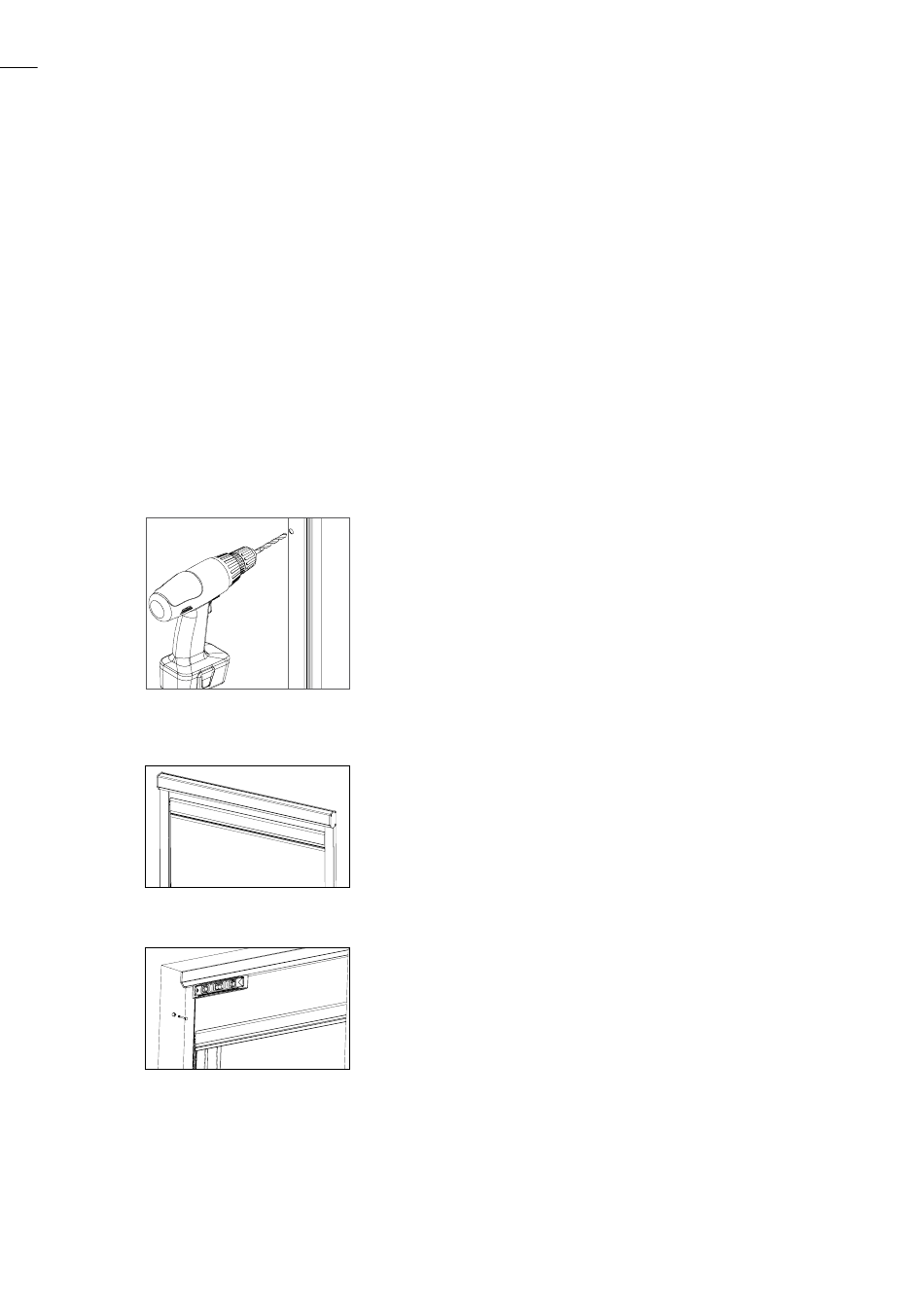

Abb. 2: Führungsschienen mit
Befestigungsbohrun-
gen versehen
Abb. 3: Kasten auf Führungs-
schiene stecken
Abb. 4: Führungsschiene mit
dem Untergrund
befestigen
Zu Abb. 2:
Falls die seitlichen Führungsschienen des Insekten-
schutz-Rollos nicht vorgebohrt bestellt sind,
versehen Sie die Führungsschienen mit Befesti-
gungsbohrungen (ø 5,0 mm) in der Hohlkammer,
welche sich im äußeren Bereich der Führungsschie-
nen befindet. Anschließend Bohrungslöcher für
Abdeckkappen aufbohren (ø 9,8 mm), z.B. mit
Stufenbohrer ø 5,0 x 9,8 mm.
Zu Abb. 3:
Stecken Sie den Kasten auf die Führungsschienen,
sodass in den Führungsschienen die schwarze
Bürstendichtung vorne und die graue Bürstendich-
tung zum Fenster hin hinten liegt.
Zu Abb. 4:
Heben Sie nun das gesamte Element in die Laibung
(gewünschte Position) und befestigen Sie nun die
Führungsschienen des Rollos mit dem Untergrund.
