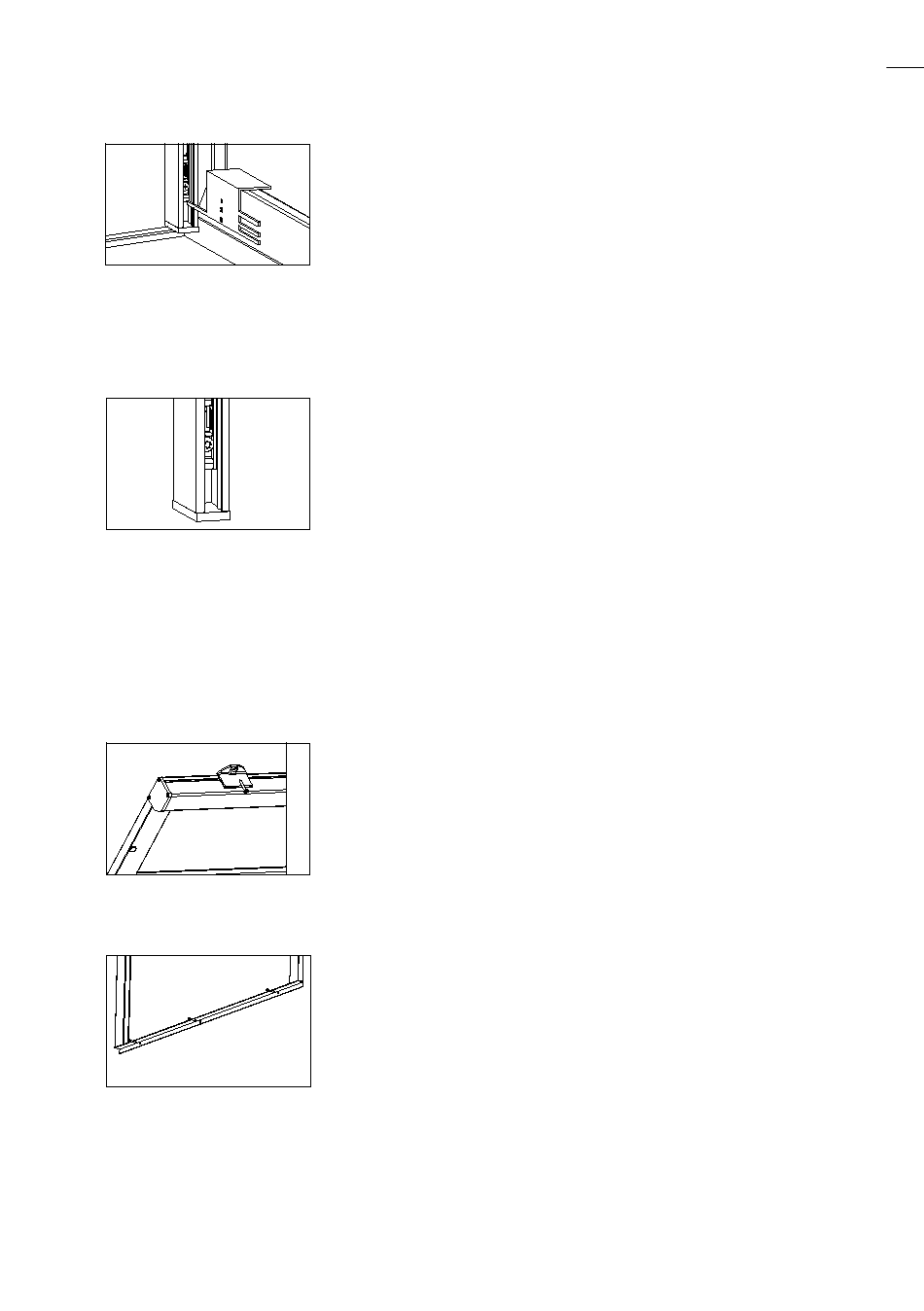

Abb. 5: Positionierlehre
auflegen
Abb. 6: Endleistenraster
Abb. 7: Kunstoffwinkel am
Untergrund befestigen
Abb. 8: Winkelprofil am
Untergrund befestigen
Zu Abb. 5:
Bei der Montage auf dem Fenster ist die Positionier-
lehre zur richtigen Anordnung der Endleistenraster
erforderlich. Je nach Größe der Fase bzw. Abrun-
dung am Blendrahmen muss der entsprechende
Positionierfinger an der Positionierlehre ausgewählt
werden. Positionierlehre auf dem Blendrahmen so
auflegen, dass der jeweilige Positionierfinger in die
Laufkammer der Führungsschiene ragt.
Zu Abb. 6:
Den Endleistenraster finden Sie hinter der Bürsten-
dichtung, im unteren Bereich der Führungsschiene.
Benutzen Sie hierzu einen Torx-Schraubendreher.
Bei R-1 ist der Endanschlag-Raster unten werkseitig
eingestellt (R-2 ist 20 cm hochgesetzt). Falls Sie den
Endanschlag jedoch verstellen möchten, müssen
Sie die Klemmschrauben der Endraster, welche sich
in den Führungsschienen befinden, lösen, um die
Raster auf gleicher Höhenposition verschieben zu
können. Anschließend fixieren Sie die Endraster mit
den Klemmschrauben und drehen sie behutsam an.
Zu Abb. 7:
Bei der Montage eines R-3 Rollos werden zusätzlich
die Kunststoffwinkel des Kasten am Untergrund
befestigt.
Zu Abb. 8:
Anschließend versehen Sie das Winkelprofil mit
Bohrlöchern, heben es an die Unterkante der Füh-
rungsschienen und zeichnen die Befestigungsboh-
rungen an. Befestigen Sie nun das Winkelprofil am
Untergrund.
Funktionalität und Dichtheit überprüfen.
Flylock Insektenschutz-Rollo
9
