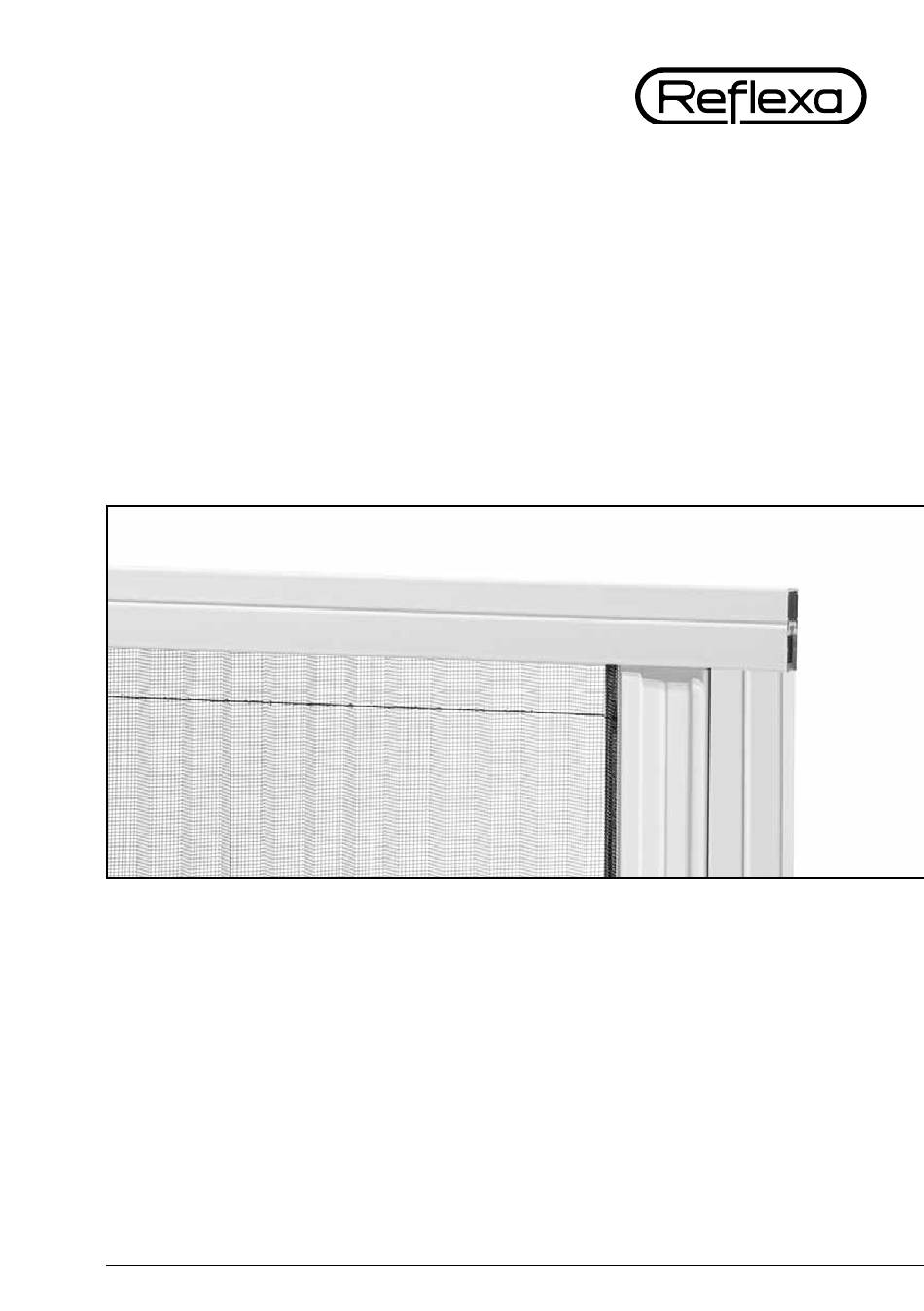

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Insektenschutz-Plissee Nischenmontage PL-3 PL-3D PL-3DU PL3U Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Mon- tageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Flylock Insektenschutz-Plissee Nischenmontage Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schrift- licher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastun- gen unserer Produkte durch angehängte Gegenstände oder durch Seilab- spannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Flylock Insektenschutz-Plissee Nischenmontage Hinweise zur Übergabe Alle Bedienungsanleitungen sind mit einer Einweisung dem Nutzer zu überge- ben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produk- tes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. Die Anleitungen sind vom Kunden aufzubewahren und müssen bei einer even tuellen Übertragung auf Dritte an den neuen Besitzer weitergegeben werden.
-
Seite 8: Installation Und Montage
2 Installation und Montage Installation und Montage Lieferumfang Abb. 1: Abb. ähnlich, Bild zeigt Insektenschutz- Plissee PL-3 PL-3 » Befestigungs-KIT 10 (optional) » Insektenschutz-Plissee inkl. Inhalt: Rahmen – 24 x Blechschraube 4 x 60 mm » Abdeckkappen – 24 x Blechschraube 4 x 25 mm »... -
Seite 9: Montage
Flylock Insektenschutz-Plissee Nischenmontage Montage Bei der Endmontage empfehlen wir sowohl Fenster-/Türrahmen als auch Insektenschutz zu reinigen. Achten Sie darauf, dass sich keine Spanreste am Fenster/an der Tür befinden und Verschmutzungen entfernt sind. Zu Abb. 2 / 3: Nachdem das Rollladenelement montiert wurde die Rahmenschiene (bei PL-3U/PL-3DU Rahmen schiene flach) unten auf dem Boden (bzw. - Seite 10 2 Installation und Montage Bei doppelflügligen Anlagen: Beide Plissee-KITs mit den Bedienschienen zuei- nander mittig vor den Rahmen stellen (auf richtige Polung der Magnetbänder achten). Die Schnurhal- ter gegenüber dem jeweiligen Gewebepaket in die Nut des Rahmenprofils einschieben (beispielsweise mit Spitzzange), mit einer 90° Drehung fixieren und auf Anschlag nach oben bzw.
-
Seite 11: Funktionskontrolle
Flylock Insektenschutz-Plissee Nischenmontage Funktionskontrolle Mit einer professionellen Funktionskontrolle runden Sie Ihre Montage ab und stellen sicher, dass Sie lange an den von Ihnen verbauten Produkten Freude haben werden. Überprüfen Sie den optimalen Sitz des Flylock Insektenschutzes und vergewis- sern Sie sich, dass das Element optimal in den Montagerahmen läuft. Fahren Sie das Insektenschutz-Plissee in den geschlossenen Zustand und überprüfen Sie, ob die Magnetleiste korrekt sitzt und dass die Polung beider Magneten übereinstimmt. -
Seite 12: Leistungsschild / Ce-Kennzeichnung
3 Nach der Montage Leistungsschild / CE-Kennzeichnung CE-Kennzeichnung Reflexa Insektenschutz Flylock ist nach der Bauproduktenverordnung leistungs- erklärt und erfüllt bei bestimmungsgemäßer Verwendung die grundlegenden Anforderungen der harmonisierten Norm EN 13561:2009:01. Die entsprechende Erklärung ist beim Hersteller hinterlegt und kann unter www.reflexa.de heruntergeladen werden. -
Seite 13: Wartung Und Pflege
Flylock Insektenschutz-Plissee Nischenmontage Wartung und Pflege Reinigung und Wartung Mit dem Flylock Insektenschutzsystem haben Sie sich für ein Qualitätsprodukt „Made in Germany“ entschieden. Damit Sie möglichst lange Freude an diesem Produkt haben, beachten Sie bitte die folgenden Wartungs- und Pflegehinweise. Rahmen Den Rahmen mit einem feuchten Tuch und mildem Spülmittel (pH-neutral) reinigen. -
Seite 14: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion Ihres Produktes auf Dauer sicherzustellen und um den zuge- lassenen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatz- teile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 15: Demontage Eines Isg-Plissees
Flylock Insektenschutz-Plissee Nischenmontage Demontage eines ISG-Plissees Zu Abb. 8: Entfernen Sie die Magnetleiste (gegenüber dem Plisseepaket). Dazu fahren Sie mit der Demontagehilfe unter das Profil. Wenn sich die Demontagehilfe nicht unter das Profil schieben lässt, drehen Sie das Werkzeug Abb. 7: Demontagehilfe Art.-Nr. -
Seite 16: Anhang
5 Anhang Anhang Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Reflexa-Produkte Auftragsnummer Auftragsnummer 1. Kunde 2. Montageunternehmen 1. Kunde 2. Montageunternehmen Name, Vorname Firma Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort PLZ, Ort PLZ, Ort... - Seite 17 Flylock Insektenschutz-Plissee Nischenmontage 4. Montierte Reflexa Produkte . Montierte Reflexa Produkte Raffstore-Typ: Raffstore-Typ: Rollladen-Typ: Rollladen-Typ: Schrägverschattung-Typ: Schrägverschattung-Typ: Markise-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung.
- Seite 18 Notizen...
- Seite 19 Flylock Insektenschutz-Plissee Nischenmontage Notizen...
-
Seite 20: Zuhause Wohnfühlen
Zuhause Wohnfühlen Ihr Reflexa-Fachhändler:...
