2.2

Montagehilfsmittel

Benötigtes Werkzeug
» Akkuschrauber
» Metallbohrer Größe 5,0 und Metallbohrer Größe 9,5 mm
» Metallbohrer zum Vorbohren Größe 3,0 mm
» Schraubendreher TX20
2.3

Montage

Vor der Endmontage empfehlen wir, sowohl den Fensterrahmen als auch den
Insektenschutzrahmen zu reinigen.
Achten Sie darauf, dass sich keine Spanreste am Fenster befinden und
V erschmutzungen entfernt sind.

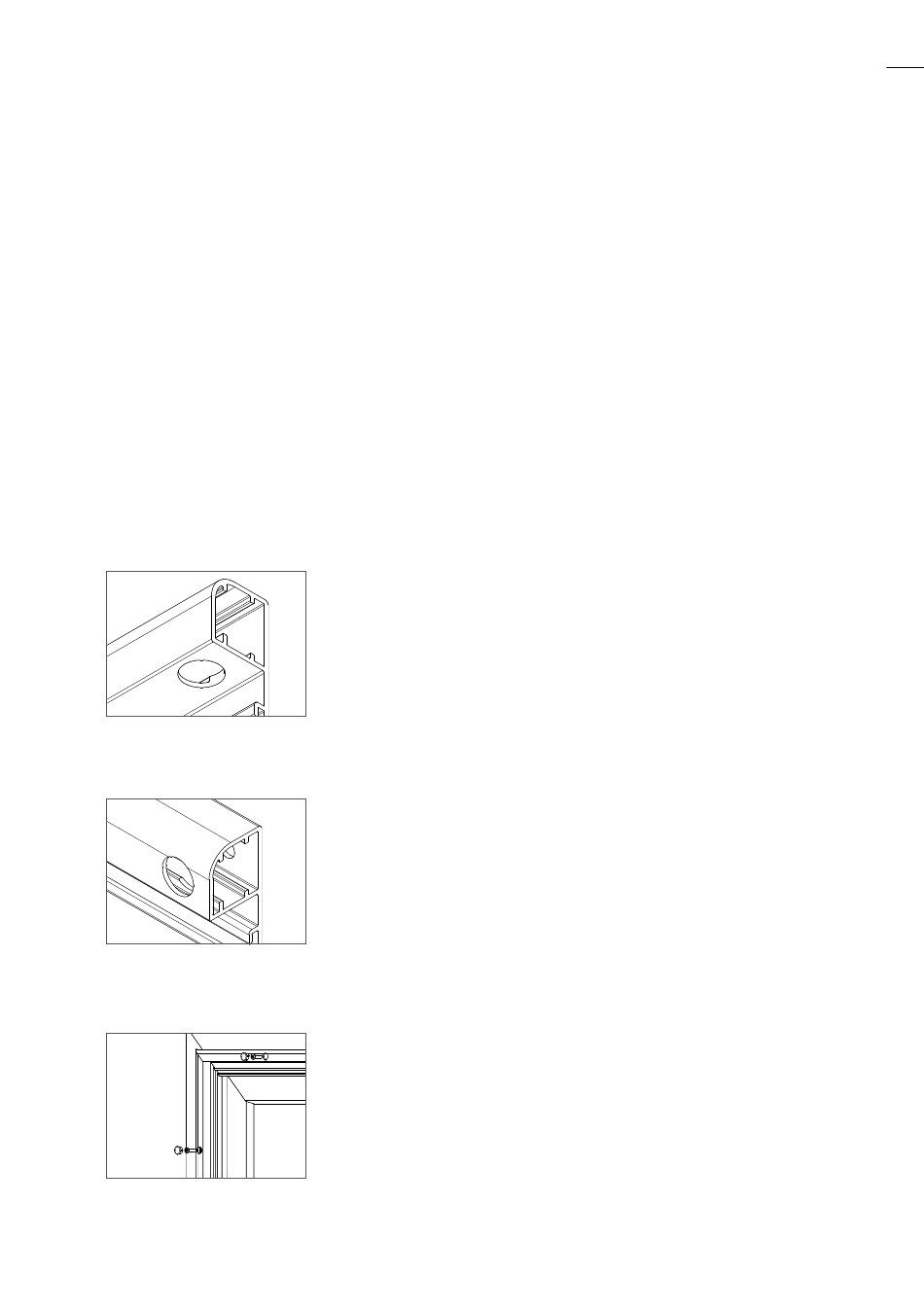

Abb. 2: Befestigungs-
bohrung seitlich zur
Laibung
Abb. 3: Befestigungs-
borhung nach
hinten
Abb. 4: Einbaurahmen
anbringen
Flylock Spannrahmen mit Einbaurahmen
1. zu Abb. 2 / 3:
Einbaurahmen, wenn nicht vorgebohrt bestellt,
mit Befestigungsbohrungen versehen (Größe
5,0 mm). Anschließend Befestigungsbohrungen
für Abdeck kappen aufbohren (Größe 9,8 mm).
Befestigungsbohrungen seitlich zur Laibung
Befestigungsbohrungen nach hinten.
2. Position des Einbaurahmens am Blendrahmen
mittels Wasserwaage in Position bringen und
fixieren.
3. zu Abb. 4:
Einbaurahmen mittels Befestigungsschrauben
am Blendrahmen anbringen und mit Abdeck-
kappe versehen.
