Technische Daten
Video-Eingang u. -Ausgang
PAL/NTSC
Betriebstemperatur
-20 ~ 60°C
Größe
52mm X 41mm X 11mm
Gewicht
56g
Spannung
3S ~ 6S(LiPo) 11,1V ~ 22,2V
103mA@12,6V
Betriebsstrom
Nennleistung
1,25W
Unterstützte Systeme
A2, WKM, NAZA-M, NAZA-M V2
Integrierte Funktionen
• iOSD Informationsübertragung
• Videoübertragung, 2 Videosignaleingänge (wählbar)
• ferngesteuerte Kanal-Auswahl beim Video-Sender,
wenn Sie DJI-Video-Sender nutzen
• integriertes BEC: Verbesserung der Zuverlässigkeit der
Stromversorgung für die Hauptsteuerung
• Unterstützung vom DJI Z15
Fehlersuche
Nr.
Fehler
nur iOSD-Informa-
V i d e o - E i n g a n g
1
tionen, kein Video-
fehlerhaft
signal
Verbindung
nur
Videosignal,
schen iOSD und
keine
iOSD-Infor-
2
Autopilot-System
mationen
fehlerhaft
kein
Videosignal
Signalübertragung
3
und keine iOSD-
fehlerhaft
Informationen
Verbindung zum
kein
Videosignal
Monitor ist nicht
und keine iOSD-
4
angesteckt oder
Informationen
hat einen Kurz-
schluss
8
Ursache
Behebung
Überprüfen Sie die Verbindung
des Video-Eingangs am iOSD
zwi-
Überprüfen Sie die Verbindung
des iOSD mit dem Autopilot-
System
• Überprüfen Sie die Einstellung
des Videokanals
• Überprüfen Sie die Verbindung
zwischen Video-Sender und
-Empfänger
Überprüfen Sie das
Videosignal-Kabel
Bedienungsanleitung DJI iOSD Mark II Nr. U4038

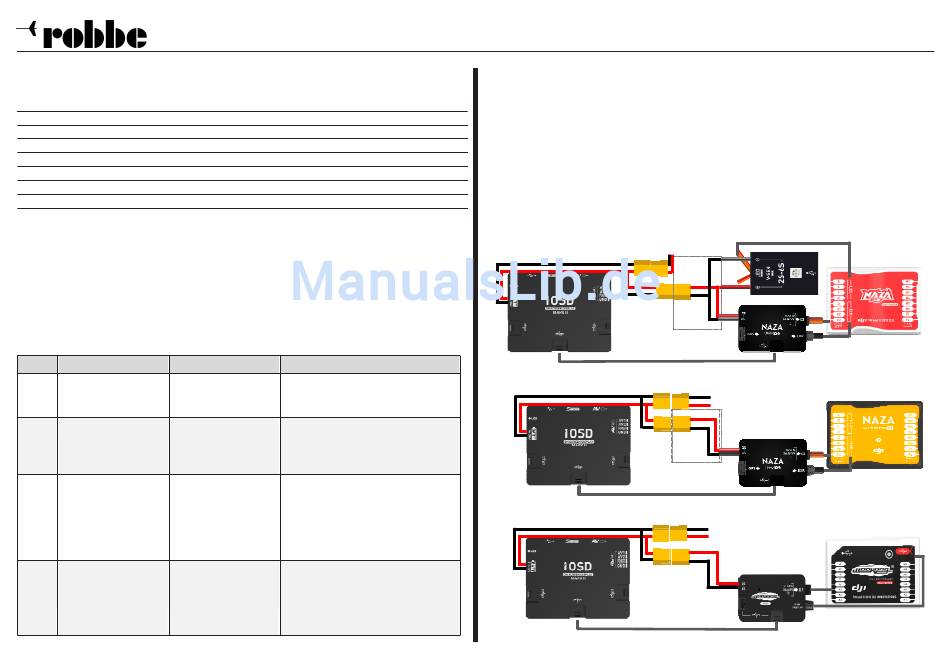

Anschlussschemata
Verbindung zwischen iOSD und NAZA-M/NAZA-M V2/WKM
1. Bei Verwendung mit einem DJI Multikopter können Sie die Stromleitung des PMU V2
direkt mit den Lötpunkten auf dem Hauptrahmen verbinden. Eine genauere Beschrei-
bung finden Sie in der Bedienungsanleitung des jeweiligen Kopters.
2. Wenn Sie ein anderes Modell nutzen, können Sie einen Adapter selbst anfertigen, um
die PMU V2 und den Akku zu verbinden, achten Sie unbedingt auf korrekte Polari-
tät des Adapters!
(1) NAZA-M (Abb.1): fertigen Sie einen Adapter an, um die PMU V2 (NAZA-M V2
Zubehör), das iOSD, die VU und den Akku zu verbinden.
(2) NAZA-M V2 (Abb. 2): fertigen Sie einen Adapter an, um die PMU V2, das
iOSD und den Akku zu verbinden.
Akku
Akku
Abb.1 Verbindung zwischen iOSD und NAZA-M
Abb.2 Verbindung zwischen iOSD und NAZA-M V2
Abb.3 Verbindung zwischen iOSD und WKM
An-
schluss
bleibt frei
selbst
gefertigter
Adapter
Akku
Akku
selbst
gefertigter
Adapter
Akku
Akku
