ROBBE 8727 Betriebsanleitung

M o d e l l s p o r t
Vielen Dank, dass Sie sich für einen Elektroflugregler aus unserem Sortiment entschieden
haben. Jegliche unsachgemäße Bedienung kann zu Verletzungen führen oder das Pro-
dukt und die Komponenten des Modells beschädigen. Von diesem Hochleistungsegler für
RC-Modelle können Gefahren ausgehen. Wir empfehlen dringend, die Bedienungsanlei-
tung sorgfältig und vollständig zu lesen. Wir übernehmen keine Verantwortung für Verluste,
die durch nicht autorisierte Änderungen an unserem Produkt verursacht wurden. Wir sind
berechtigt, die Schaltung, das Design und die Technischen Daten sowie Anforderungen
für die Verwendung des Produkts ohne vorherige Ankündigung zu ändern.
0 1 . H A U P T M E R K M A L E
• Verwendung eines leistungsstarken Mikroprozessors, einzigartige Schaltungsvarianten, sehr gute Entstö-
rung
• einstellbarer Startmodus, schnelle Gasannahme, gleichmäßige lineare Regelung, kann für Flächen-
und Hubschrauber-Modelle verwendet werden
• Umfassende Schutzfunktionen sorgen für eine hohe Sicherheit der Regler.
• Aus Sicherheitsgründen läuft der Motor beim Einschalten nicht sofort an, auch wenn sich der Gas-
hebel nicht in der Motor Stopp Position befindet.
• Der Betriebszustand kann durch einen akustischen Alarm angezeigt werden.
• zyklisches Menü bei der Programmierung für einfache Konfiguration, kompatibel mit allen Arten von
Fernsteuerungen
• Das Programmieren und das Erkennen von Echtzeitdaten werden über eine Smartphone APP unter-
stützt (zusätzliches RO-CONTROL PRO WIFI MODUL erforderlich), Download unter www.robbe.com/
downloads .
• einstellbares BEC (8,4 V / 7,4 V / 6 V / 5 V), hohe Ausgangsleistung mit 3 A oder 5 A, geringe Wärmeent-
wicklung, kaum Leistungsverlust
• ASCF (Active Switch Continued Flow) -Technologie (höherer Wirkungsgrad) reduziert massiv die Wär-
meerzeugung
0 2 . T E C H N I S C H E D A T E N
Nenn- Spitzen-
Reglertyp
strom strom
RO-CONTROL PRO WIFI 30A
30 A
RO-CONTROL PRO WIFI 40A
40 A
RO-CONTROL PRO WIFI 60A
60 A
www.robbe.com
R O - C O N T R O L P R O W I F I M O T O R R E G L E R
BEC Zellen Gewicht
8,4V/7,4V
40 A 2 – 4S 36 g
6V/5V, 3A
8,4V/7,4V
55 A 2 – 6S 76 g
6V/5V, 5A
8,4V/7,4V
80 A 2 – 6S 79 g
6V/5V, 5A
B E T R I E B S A N L E I T U N G
Bitte stellen Sie sicher, dass alle Lötstellen mit Schrumpfschlauch isoliert sind

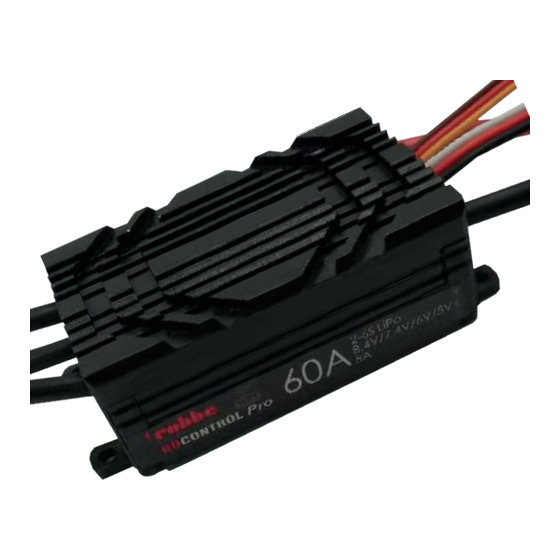

Das Aussehen jedes Reglers ist unterschiedlich, das Bild zeigt einen Referenzregler.
Gassignalkabel: Schließen Sie es an den Gaskanal des Empfängers an. Die weiße Litze dient
zur Übertragung des Signals. Über die rote und schwarze Leitung erfolgt der BEC Anschluss für
den Empfänger.
Anschlussleitung WiFi Modul: Verbindungskabel zum RO-CONTROL PRO WiFi Modul, Dadurch
wird das Programmieren und das Erkennen von Echtzeitdaten über die ROBBE Smartphone
APP unterstützt.
1 . N O R M A L E R E I N S C H A L T V O R G A N G
Schalten Sie den Sender
ein, bringen Sie den Gas-
steuerknüppel die unterste
Position
Abmessungen
49x23,5x13,5 mm
Der ESC ist zum Einsatz bereit
65,5x34x21 mm
49x23,5x13,5 mm
RO-CONTROL PRO WIFI 2-4S 30 A HV-BEC Nr.: 8727
RO-CONTROL PRO WIFI 2-6S 40 A HV-BEC Nr.: 8728
RO-CONTROL PRO WIFI 2-6S 60 A HV-BEC Nr.: 8729

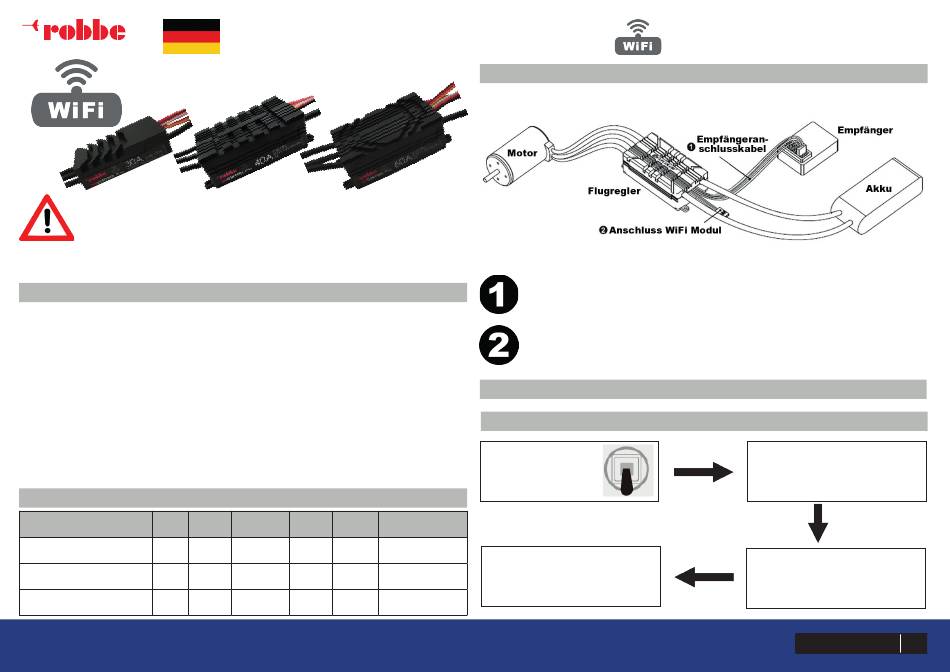

0 3 . A N S C H L U S S D I A G R A M M
0 4 . B E D I E N U N G S A N L E I T U N G
Den ESC mit dem Akku verbinden, 2
Sek. warten, der Motor gibt einige kurze
„BEEP" (♪) Signale aus, damit wird die
Anzahl der LiPo Zellen angezeigt.
1 Sek. warten, 1 langer und 1 kurzer Ton
(♫, ♪) bedeuten „keine Bremse".
Ein langer Ton (♫) bedeutet: Bremse
verfügbar. Der ESC ist jetzt einsatzbereit.
V1_11/2019
D E U T S C H 1
