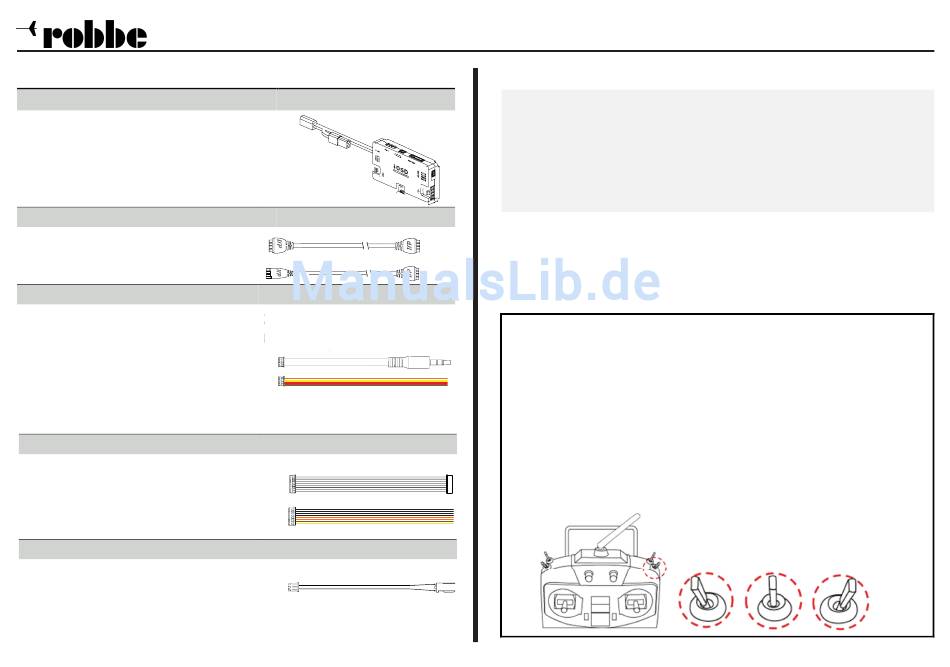

Lieferumfang
iOSD Steuereinheit ×1
Schließen Sie die Steuereinheit am DJI Autopi-
lot-System über CAN-Bus-Kabel an. Sie kom-
muniziert mit der Hauptsteuereinheit, empfängt
Daten von der Hauptsteuereinheit, überlagert die
Daten mit dem Videobild und überträgt dann die
gesamte Information über einen Sender.
CAN-Bus Kabel ×2
Videokabel(Eingang) ×1
Schließen Sie das iOSD an eine Video-Ein-
gangsquelle (z.B. Kamera oder DJI Z15) für den
Video-Eingang und Stromversorgung an(max.
Strom von 1A!). Wenn Sie das iOSD am DJI Z15
anschließen, verwenden Sie bitte das 4-Pin-Au-
dio-Leiter-Kabel. Wenn Sie eine andere Kamera
anschließen, verwenden Sie das 4-Pin-Kabel mit
den offenen Enden und entnehmen die Bele-
gung dem Schaltplan.
Videokabel(Ausgang) x 2
Nur wenn Sie das DJI-Wireless-Video-Sendemodul
verwenden, können Sie das Bi-Port-Kabel nutzen,
um das iOSD mit dem Video-Sendemodul zu ver-
binden. Ansonsten können Sie das Ein-Port-Kabel
für den eigenen Anschluss nach Schaltplan verwen-
den.
2-polig auf 3-polig Kabel ×1
Schließen Sie das iOSD an den R/C-Empfänger
mit diesem Kabel an. Wenn es zwei Videosignal-
quellen gibt, wird hierüber die Auswahl der Quelle
vorgenommen. Bei Verwendung des AVL58 kann
es für die Auswahl des Kanals verwendet werden.
Bedienungsanleitung DJI iOSD Mark II Nr. U4038
Montage
1. Befestigen Sie das iOSD auf Ihrem Modell.
2. Schließen Sie das iOSD an der Videosignalquelle, dem Videosender, dem
DJI Autopilotsystem und dem R/C-Empfänger an. Achten Sie bitte auf pol-
richtigen Anschluss.
3. Legen Sie einen 3-Stufenschalter an der Fernsteuerung zur Steuerung des
iOSD fest.
4. Schließen Sie den Videoempfänger an Ihr dafür vorgesehenes
Display an.
Für Details zu den Anschlussmöglichkeiten ziehen Sie bitte die jeweiligen
Anleitungen der Einzelkomponenten zu Rate.
3-Positions-Schalter
Wählen Sie einen 3-Stufenschalter und schließen Sie den entsprechen-
den Kanal des Empfängers am iOSD Switch-Port an.
•
Position 1 -> Position 2, (Position 2 für 1,5 s halten): jedes
Schalten von Position 1 auf 2 erhöht den Kanal des Videosen-
demoduls um einen Kanal von K1 bis K8 (nur bei Verwendung
des Wireless-Sendemoduls von DJI!)
•
Position 3 -> Position 2, (Position 2 für 1,5 s halten): betätigen
Sie den Schalter, um den gewünschten Video-Eingang auszu-
wählen, wenn Sie zwei Video-Eingänge nutzen.
AV1 ist standardmäßig aktiviert.
Position 1
Position 2
Position 3
3
