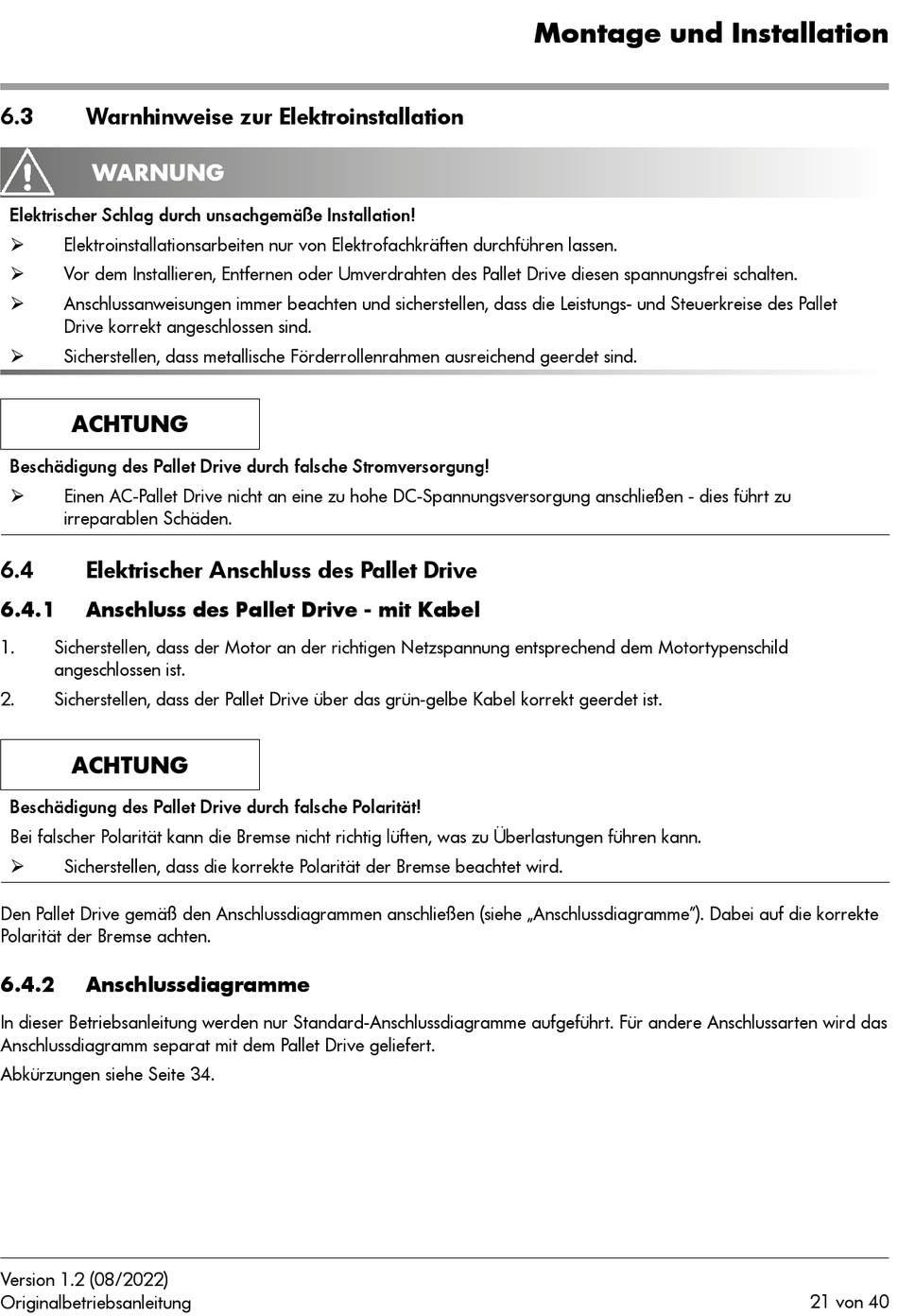

6.3
Warnhinweise zur Elektroinstallation
WARNUNG
Elektrischer Schlag durch unsachgemäße Installation!
Elektroinstallationsarbeiten nur von Elektrofachkräften durchführen lassen.
¾
Vor dem Installieren, Entfernen oder Umverdrahten des Pallet Drive diesen spannungsfrei schalten.
¾
Anschlussanweisungen immer beachten und sicherstellen, dass die Leistungs- und Steuerkreise des Pallet
¾
Drive korrekt angeschlossen sind.
Sicherstellen, dass metallische Förderrollenrahmen ausreichend geerdet sind.
¾
ACHTUNG
Beschädigung des Pallet Drive durch falsche Stromversorgung!
Einen AC-Pallet Drive nicht an eine zu hohe DC-Spannungsversorgung anschließen - dies führt zu
¾
irreparablen Schäden.
6.4
Elektrischer Anschluss des Pallet Drive
6.4.1
Anschluss des Pallet Drive - mit Kabel
1.
Sicherstellen, dass der Motor an der richtigen Netzspannung entsprechend dem Motortypenschild
angeschlossen ist.
2.
Sicherstellen, dass der Pallet Drive über das grün-gelbe Kabel korrekt geerdet ist.
ACHTUNG
Beschädigung des Pallet Drive durch falsche Polarität!
Bei falscher Polarität kann die Bremse nicht richtig lüften, was zu Überlastungen führen kann.
Sicherstellen, dass die korrekte Polarität der Bremse beachtet wird.
¾
Den Pallet Drive gemäß den Anschlussdiagrammen anschließen (siehe „Anschlussdiagramme"). Dabei auf die korrekte
Polarität der Bremse achten.
6.4.2
Anschlussdiagramme
In dieser Betriebsanleitung werden nur Standard-Anschlussdiagramme aufgeführt. Für andere Anschlussarten wird das
Anschlussdiagramm separat mit dem Pallet Drive geliefert.
Abkürzungen siehe Seite 34.
Version 1.2 (08/2022)
Originalbetriebsanleitung
Montage und Installation
21 von 40
