Montage und Installation
6.2.2
Einbau des Motors mit Montageträgern
Die Montageträger müssen robust genug sein, um dem Motormoment standzuhalten.
1.
Träger am Förder- oder Maschinenrahmen montieren. Sicherstellen, dass der Pallet Drive parallel zu den
Förderrollen und im rechten Winkel zum Rollenbahnrahmen angebracht wird.
2.
Sicherstellen, dass mindestens 80 % der Schlüsselflächen des Pallet Drive durch die Montageträger gehalten
werden (Kabelseite).
3.
Sicherstellen, dass der Abstand zwischen den Schlüsselflächen und dem Träger spielfrei ist.
4.
Auf der Seite ohne Kabel eine Schraube M12; 8.8 verwenden und mit einem Anziehdrehmoment von 80 Nm
anziehen.
Der Pallet Drive kann auch ohne Montageträger eingebaut werden. In diesem Fall muss das Wellenende
der Kabelseite in eine entsprechende Aussparung im Rollenbahnrahmen montiert werden; diese Aussparung
muss so ausgeführt werden, dass sie die oben genannten Anforderungen erfüllt.

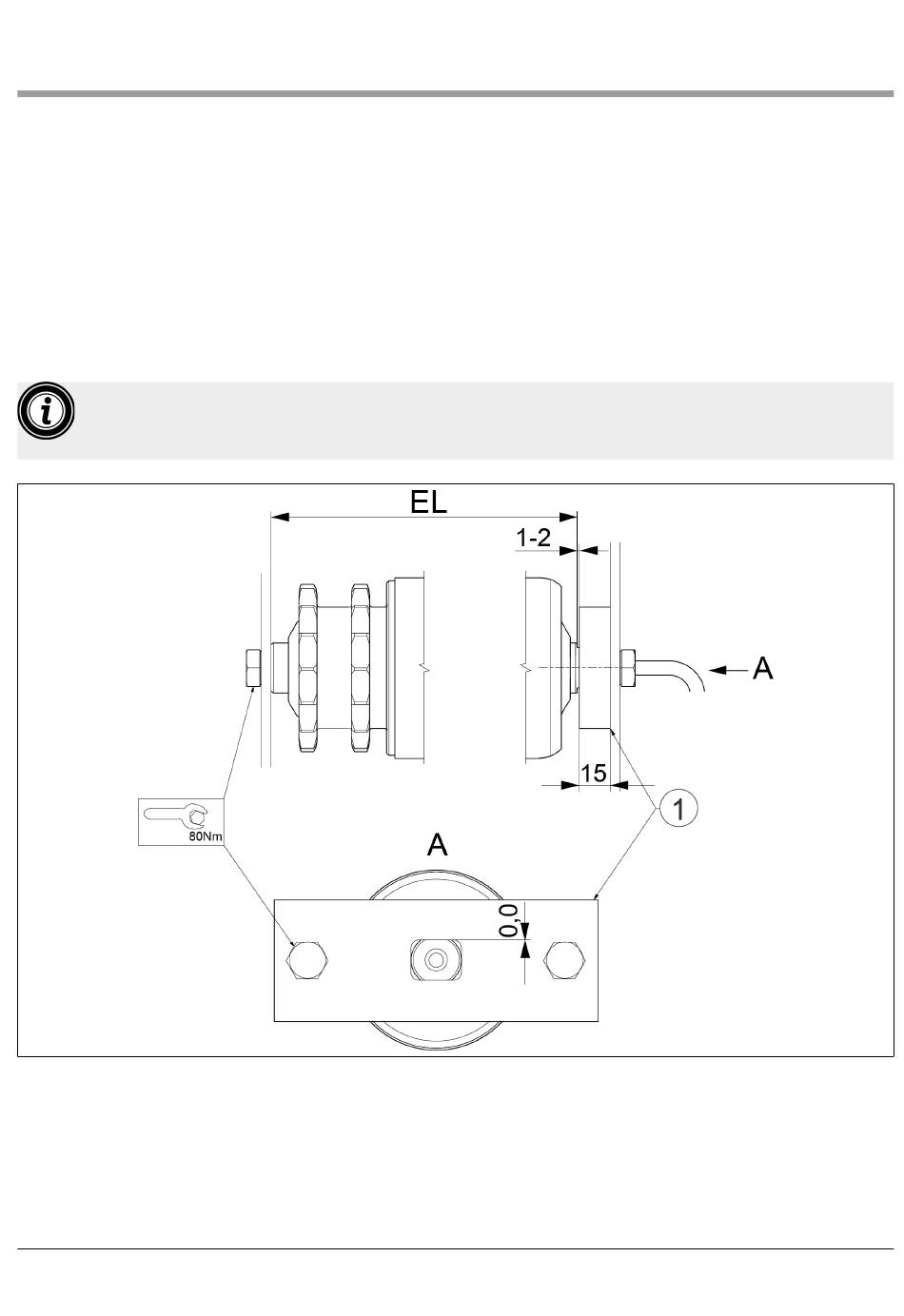

Axialspiel
1 Drehmoment Spannverlagerung
Das gesamte Axialspiel des Pallet Drive sollte mindestens 1 mm und maximal 2 mm groß sein
