Appendix C - Symbole der CBW-Steuerung

Nachstehend finden Sie eine vollständige Liste mit Beschreibungen der Symbole, die in der
CBW-Steuerung verwendet werden können. Beachten Sie, dass es sich bei allen nach-
stehenden Symbolen nicht um Standardsymbole handelt. Viele der Symbole stellen optionale
Extras dar. Dise sind mit einem Sternchen (*) gekennzeichnet.

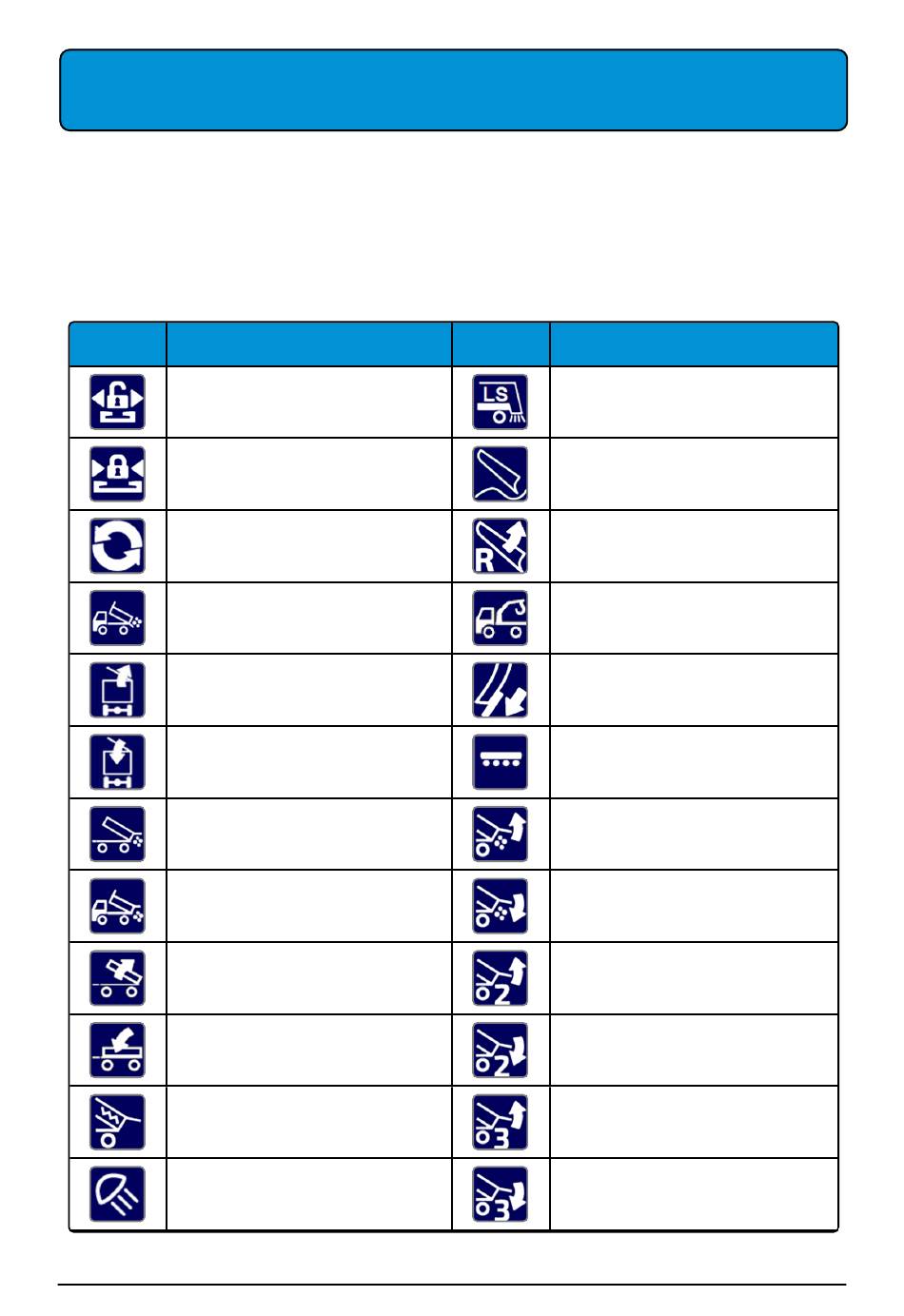

Table 18: Symbole der CBW-Steuerung
Symbol Funktion
Hydraulische Sperre -
SPERREN
Hydraulische Sperre - ÖFFNEN
AHF (Einstellbarer hydrau-
likdurchfluss) start/stopp*
Automatische Klappe - LKW*
Anhängerabdeckung -
ÖFFNEN*
Anhängerabdeckugn -
SCHLIESSEN*
Streuerklappe - Anhänger*
Streuklappe - LKW*
Kippanhänger - AUF*
Kippanhänger - AB*
Rüttler*
Arbeitsscheinwerfer*
Handbuch EcoDrive 2.0: 1021970 Ausgabe 2 | 24.09.2022
Symbol Funktion
Salzstreuer - variabler Durchfluss
- LS*
Vorderer Schneepflug -
Schwimmstellung*
Automatischer Pflug - AUF rück-
wärts*
Start/Stopp des Krans*
Matschklappe am Schneepflug
aktivieren*
FFD
Automatische Hydraulikklappe 1
- AUF*
Automatische Hydraulikklappe 1
- AB*
Automatische Hydraulikklappe 2
- AUF*
Automatische Hydraulikklappe 2
- AB*
Automatische Hydraulikklappe 3
- AUF*
Automatische Hydraulikklappe 3
- AB*
