Appendix B - APC-Transferset

Die CBW-Steuerung kann bei Bedarf an der rechten Armlehne des Fahrers montiert werden.
Dies ist ideal für Schneepflüge mit der Funktion APC (Active Plough Control). Dafür ist ein
APC-Set erforderlich, siehe unten. Informationen zum Set erhalten Sie beim JOAB-Kun-
dendienst.
Das APC-Set 1015550-3 enthält die folgenden Komponenten, die für die Montage der CBW-
Steuerung an der Armlehne des Fahrers benötigt werden.
Table 17: APC-Set: 1015550-3
Art.-Nr.
1015458
1017366
1018963

Installation

Durch die Montage der CBW-Steuerung an der Armlehne des Fahrers muss auch
der Not-Aus-Schalter für den Hakenlift an anderer Stelle montiert werden. Der Fah-
rer des Fahrzeugs muss dies wissen und berücksichtigen, dass der Zugang zum
Schalter erschwert ist.
1. Schalten Sie den Motor des Fahrzeugs aus.

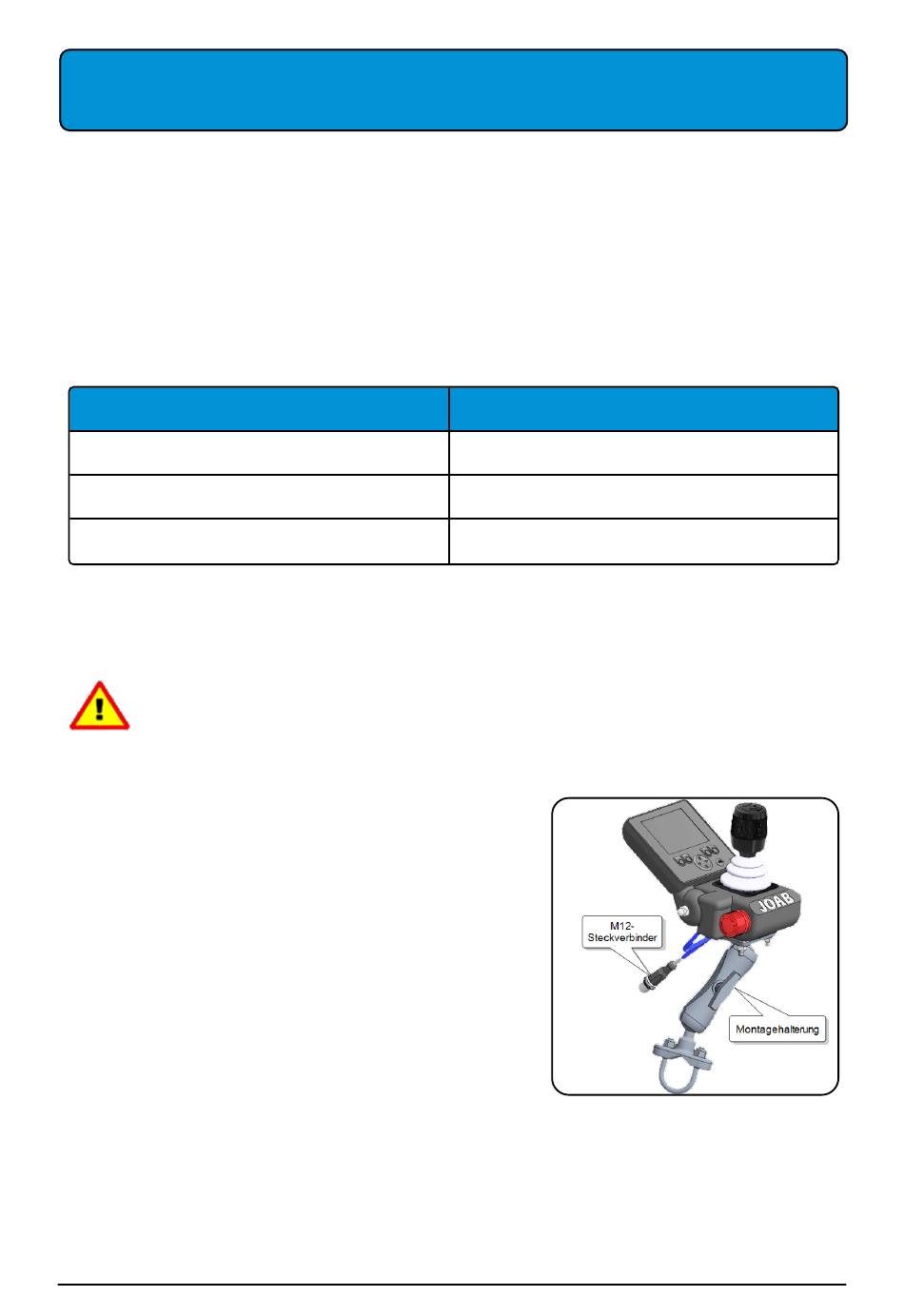

2. Lösen Sie das 5-polige M12-Stromkabel vom
Kabel der CBW-Steuerung, siehe Abbildung.
3. Lösen und entfernen Sie die CBW-Steuerung von
der Montagehalterung, siehe Abbildung.
4. Montieren Sie die CBW-Steuerung mit der im
APC-Set enthaltenen Montagehalterung
(1015458) an der rechten Armlehne.
5. Verwenden Sie den T-Steckverbinder (1018963)
aus dem APC-Set und schließen Sie ihn an das
Stromkabel an, das mit der CBW-Steuerung ver-
bunden ist.
6. Verbinden Sie das Verlängerungskabel aus dem APC-Set mit dem T-Steckverbinder
(1017366).
Handbuch EcoDrive 2.0: 1021970 Ausgabe 2 | 24.09.2022
Beschreibung
Montagehalterung
Verlängerungskabel
T-Steckverbinder
81
