Betrieb | CBW-Steuerung
Der Steuerknüppel dient zur Steuerung der Grundfunktionen des Hakenlifts, wie z. B. Kippen.
Detaillierte Informationen zu seiner Funktion finden Sie unter "Steuerknüppelfunktion", auf
Seite 17.
Die Montagehalterung dient zur Befestigung des Gerätes in der Fahrerkabine. Normalerweise
wird es an der A-Säule auf der Fahrerseite montiert. Es ist aber auch möglich, es an der rech-
ten Armlehne des Fahrers zu montieren; hierfür ist ein zusätzliches Kabel erforderlich. Dies ist
ideal für Fahrzeuge mit einem Schneepflug. Weitere Informationen hierzu finden Sie unter
"APC-Transferset", auf Seite 81.
Eine geteilte Aufstellung, bei welcher der Steuerknüppel neben dem Fahrersitz und die
Anzeige an der A-Säule befestigt ist, ist ebenfalls möglich. Dies ist jedoch für Schneepflüge
nicht ideal.

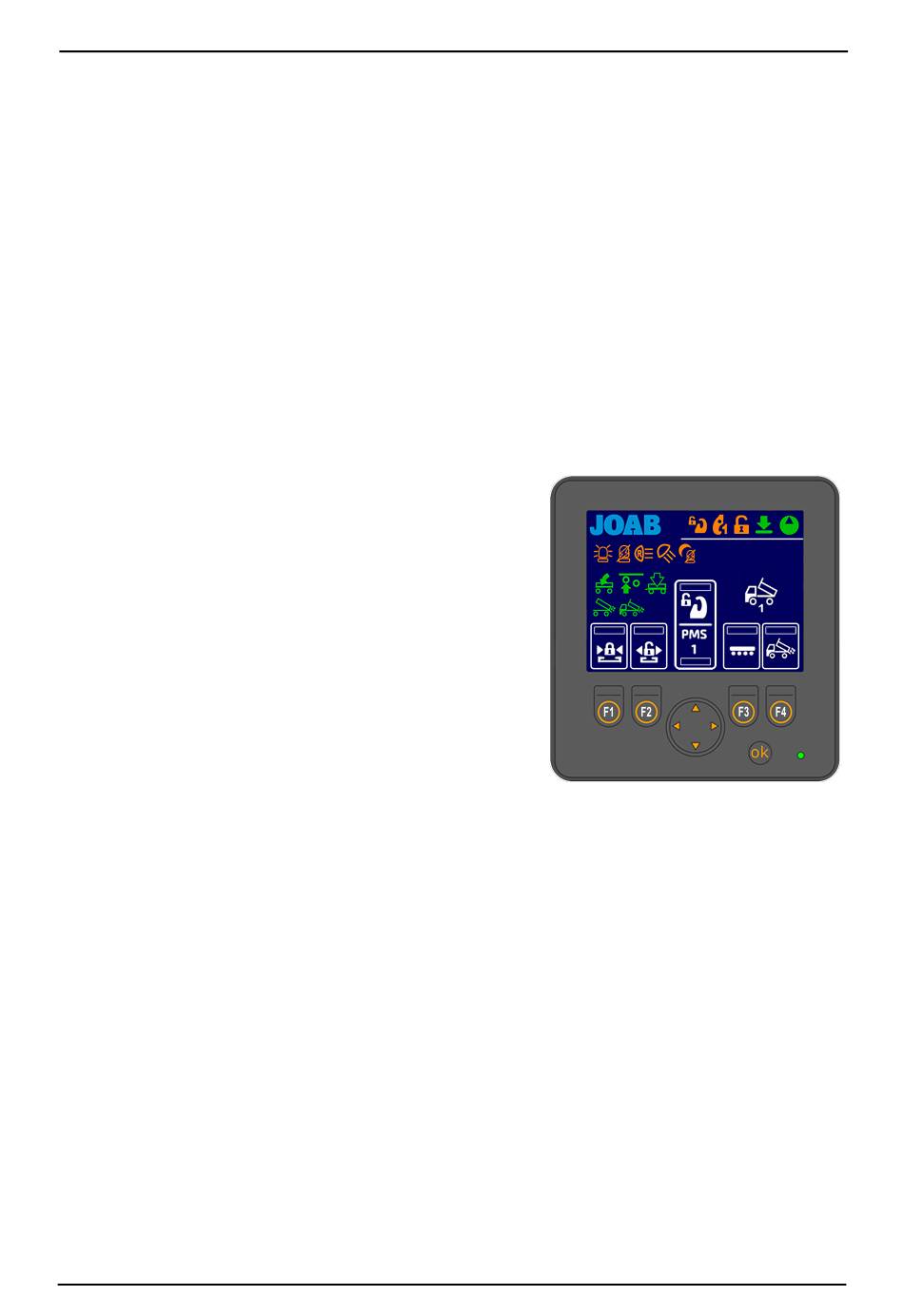

Benutzeroberfläche
Nebenstehend finden Sie eine Übersicht über die
Benutzeroberfläche.
Die mit einem weißen Rechteck auf dem Bildschirm
markierten Bereiche sind programmierbar. Der Benut-
zer kann einstellen, welche Funktionen dort platziert
werden. Diese Funktionen werden durch Drücken der
entsprechenden Tasten F1-F4 und der Pfeiltasten
AUF/AB aktiviert. Weitere Informationen zur Ein-
stellung dieser Funktionen finden Sie unter "Funk-
tionstasten", auf Seite 16.
Welche Funktionssymbole (F1–F4 und die Pfeiltasten
AUF/AB) in der Benutzeroberfläche angezeigt werden,
hängt davon ab, welche Seiteneinstellung ausgewählt
wurde. Es gibt fünf verschiedene Seiteneinstellungen. Um zwischen diesen zu wechseln,
drücken Sie entweder die linke oder rechte Pfeiltaste unterhalb des Bildschirms. Weitere Infor-
mationen finden Sie unter "Seiteneinstellungen", auf Seite 14.
Alle anderen Symbole, die auf dem Bildschirm angezeigt werden (nicht die benutzerdefinierten
Funktionen), geben dem Benutzer lediglich eine Rückmeldung über den Status des Hakenlifts,
die aktive Seite und die aktiven Funktionen, wie z. B. Leuchten, usw.
Unter "Symboldefinitionen" finden Sie eine Liste der Symbole und ihrer Funktionen.

Symboldefinitionen

Im Folgenden finden Sie eine Liste der gängigsten in der Benutzeroberfläche verfügbaren
Funktionen und deren Bedeutung. Beachten Sie, dass nicht alle der unten aufgeführten Funk-
tionen für alle Installationen aktiviert sind. Einige der Funktionen sind optionale Extras, diese
sind mit einem Sternchen (*) gekennzeichnet.
