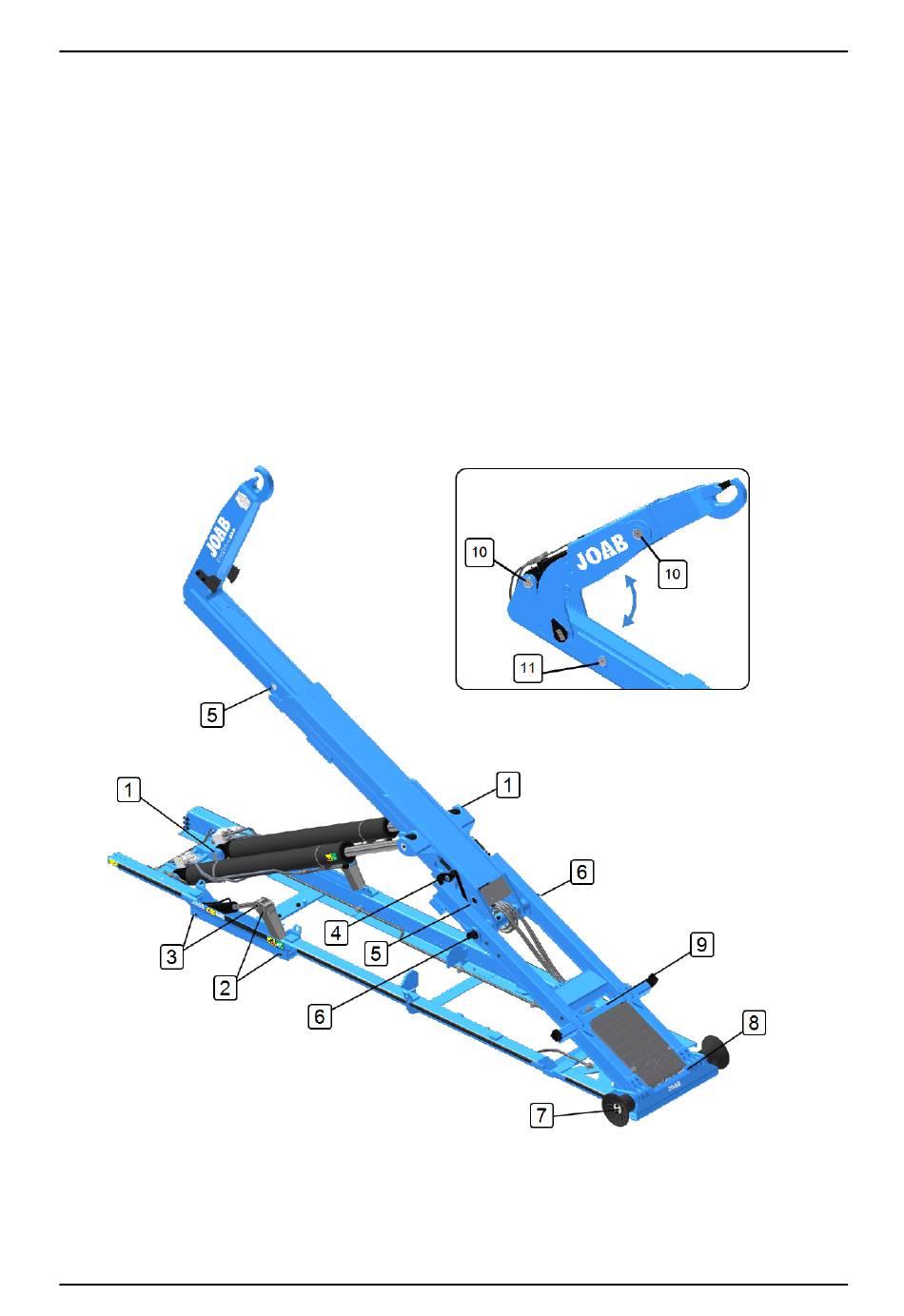

Hakenlift L
1. Kippzylinder (x 4)
2. Hilfshebearm (x 4)
3. Hilfshubzylinder (x 4)
4. Mittlere Sperre (x 2)
5. Zylinder des Verlängerungsstücks (x 2)
6. Rangierdrehpunkt (x 2)
7. Rollen (x 2)
8. Kippdrehpunkt (x 2)
9. Zylinder der hydraulischen Sperre (x 2)
Die Wartung der Schmierstellen am Hakenlift sollte in der Regel dem Wartungsplan des Fahr-
zeugs für die Schmierung folgen. Die Schmierstellen des Hakenlifts müssen jedoch immer alle
75 Betriebsstunden gewartet werden.
Handbuch EcoDrive 2.0: 1021970 Ausgabe 2 | 24.09.2022
Service und Wartung | Schmierstellen
Hakenlift LA (optional)
10. Zylinder der Hakenstange (x 2)
11. Hakenstangenachse (x 2)
