Loewe REFERENCE 52 SL Serviceanleitung Seite 42

Fig.1
1.2 Estrazione del modulo CI e della piastra prese AVS
Per smontare il supporto della scheda di segnale è necessario allentare tre viti Torx T20 dalla
lamiera di supporto e due viti Torx T10 dalla scheda di segnale.
Prima di tutto estrarre il modulo CI e la piastra prese AVS, poiché dietro a questi moduli si
nasconde una vite.

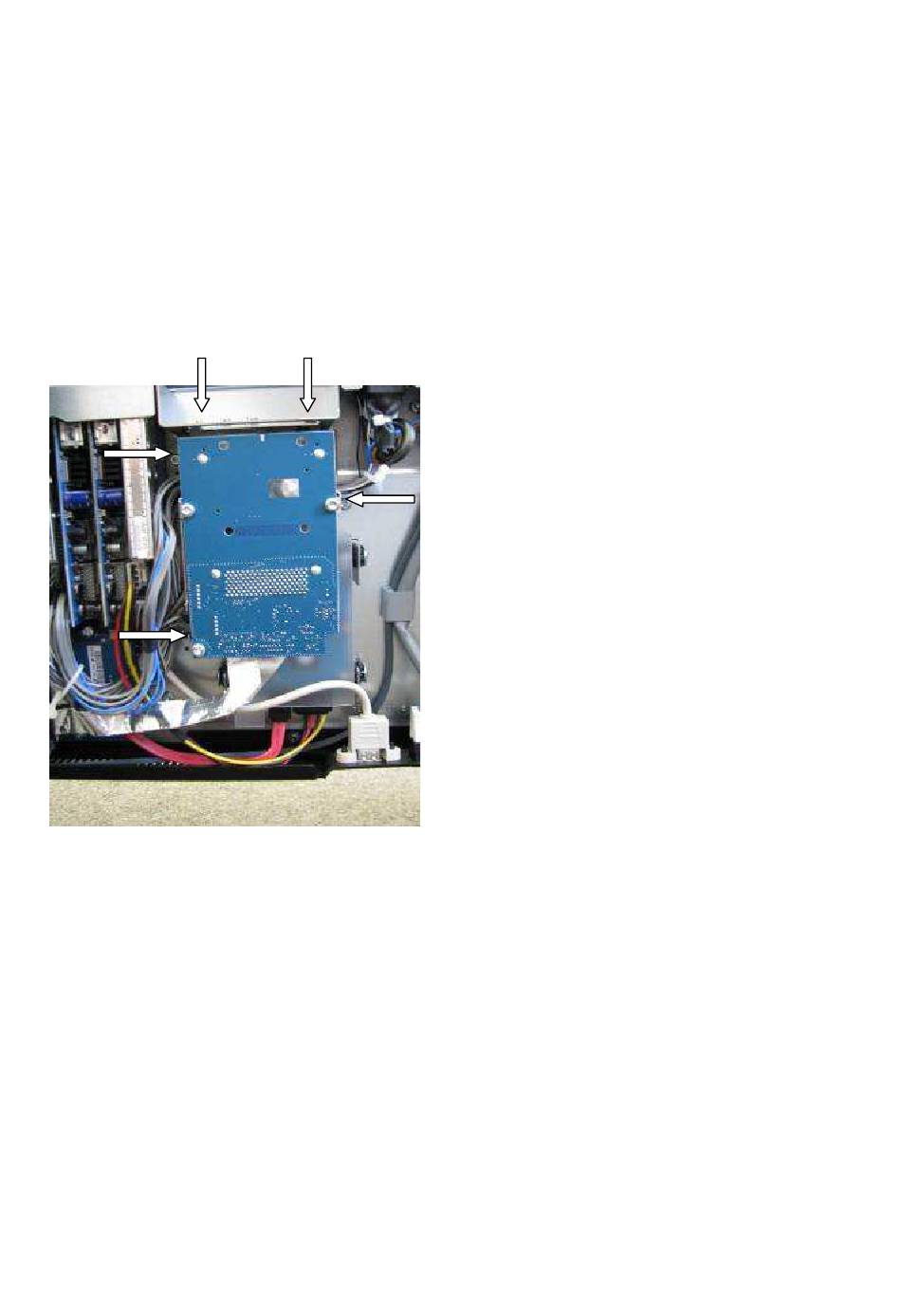

Il modulo CI è fissato alla lamiera di supporto con tre viti Torx T20, la piastra prese AVS con
due viti Torx T20 (vedi fig. 3).
Dopo aver rimosso i moduli, osservare la disposizione dei cavi e staccare i collegamenti con la
scheda di segnale.
Fig. 3
Fig. 2
