5.3 Ausbau Controller-Board
Das Controller-Board ist zusätzlich mit drei Kreuzschlitz-Schrauben am Panel befestigt.
Die untere mittlere Schraube ist durch eine Bohrung im Querträger erreichbar (siehe Abb.28).
Nach dem Lösen der Schrauben kann das Modul vom Panel entfernt werden.

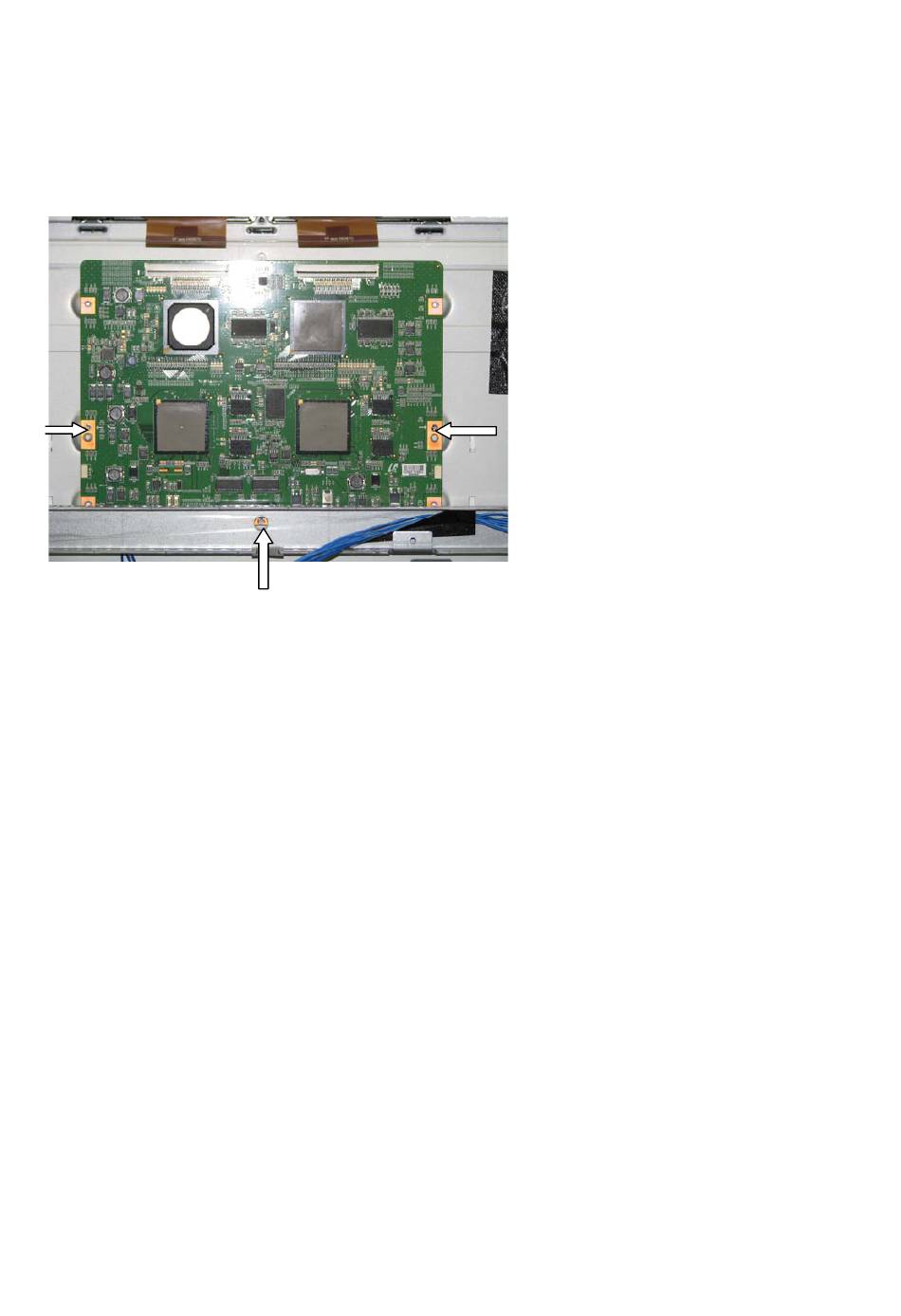

Abb. 28
Der Einbau erfolgt in umgekehrter Reihenfolge.
