Loewe REFERENCE 52 SL Serviceanleitung Seite 31

Fig.1

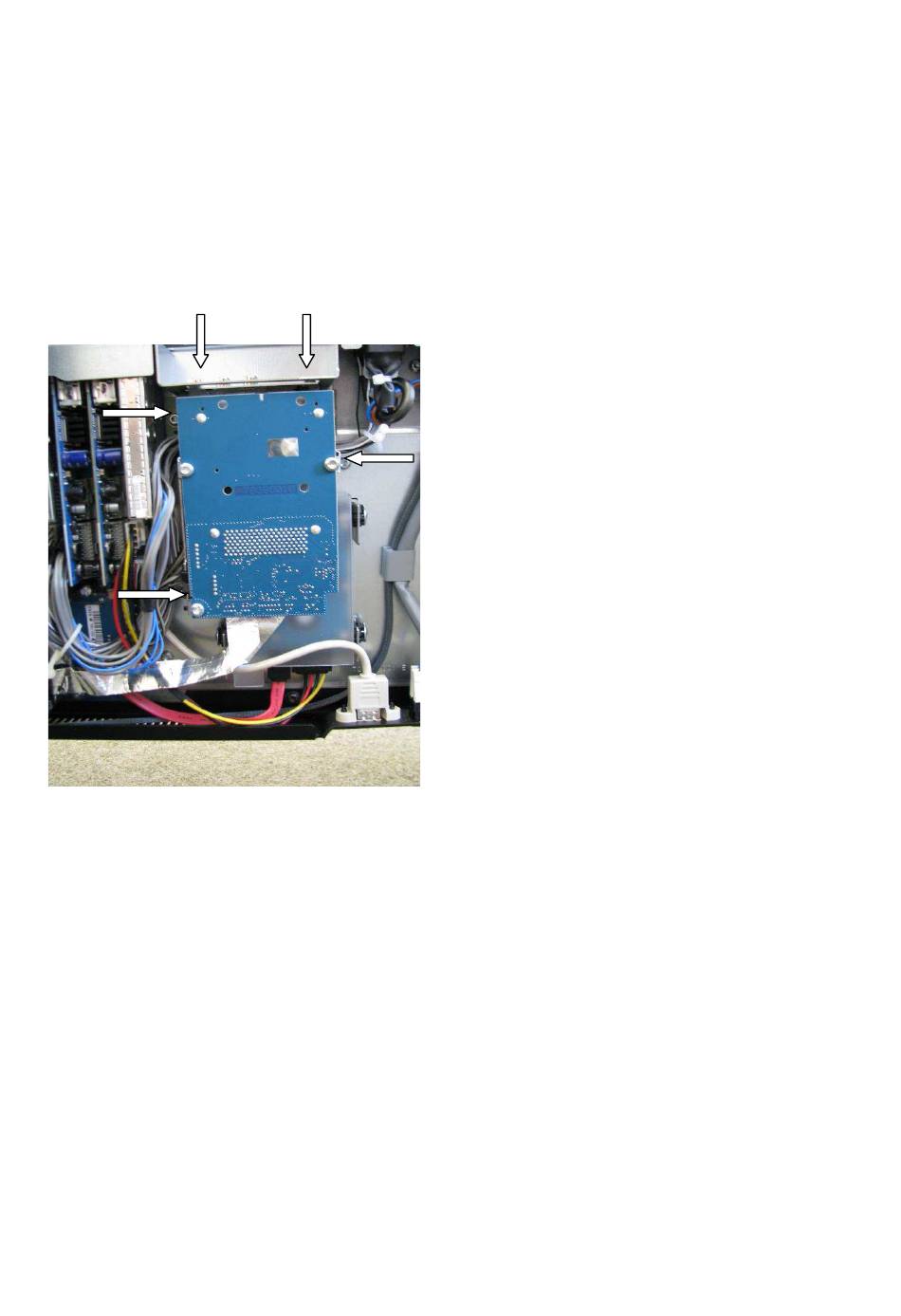

1.2 Démontage du Module CI et de la platine des prises AVS
Pour démonter le support de la platine Signal, 3 Vis Torx T20 du support en tôle, et 2 vis T10 de
la platine signal doivent être retirées.
Au préalable, le module CI et la platine prises AVS doivent être démontés, étant donné qu'une
vis est cachée derrière ce module.
Le module CI est fixé par 3 vis T20, et la platine prises AVS, par 2 vis Torx T20, sur le support.
(voir Fig. 3).
Soyez attentif au câblage des modules et retirez le raccordement sur la platine signal.
Fig. 3
Fig. 2
31
