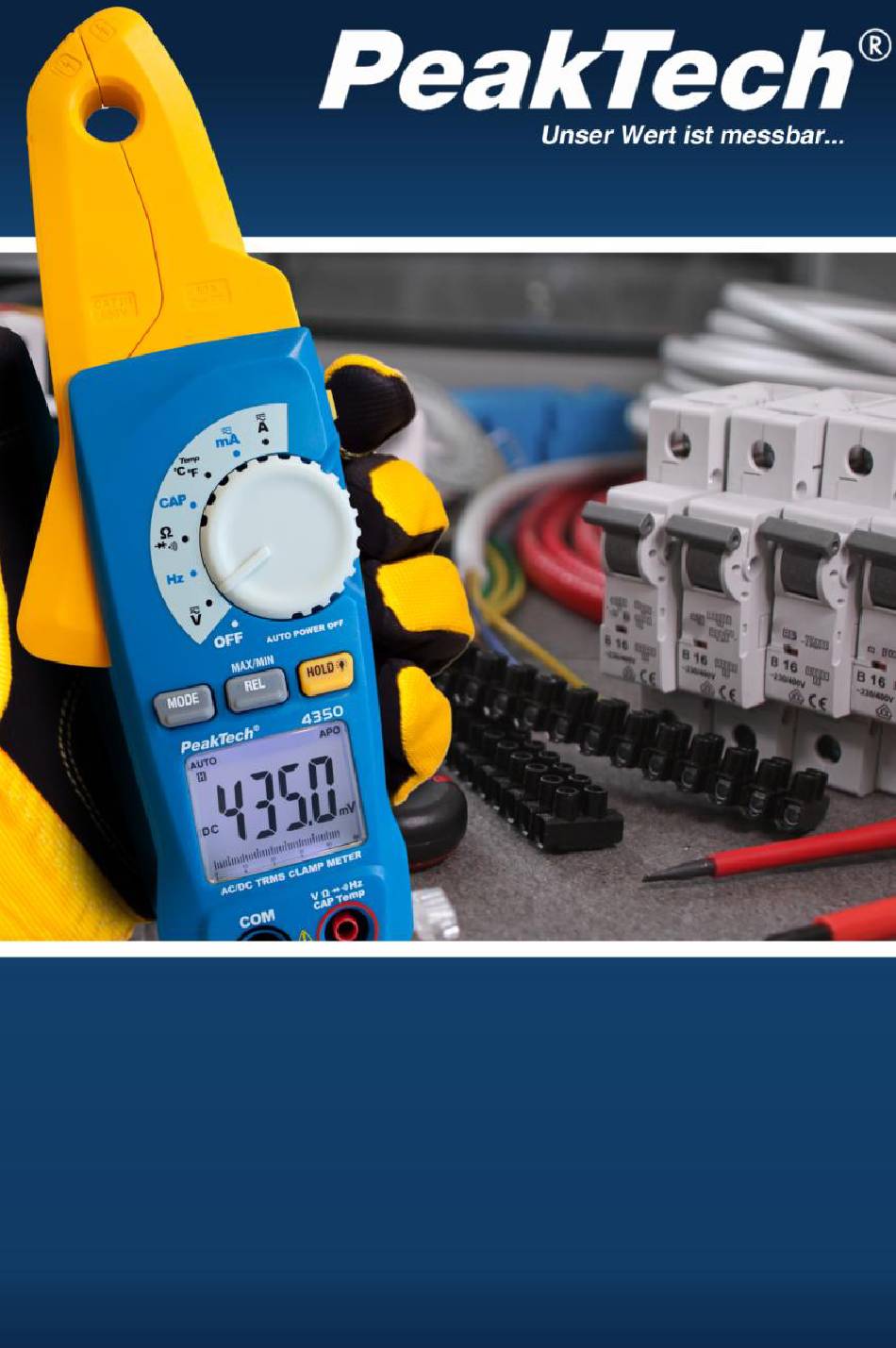

- Seite 1 All manuals and user guides at all-guides.com ® 4350 PeakTech Bedienungsanleitung / Operation manual True RMS Stromzange / True RMS Clamp Meter...
- Seite 2 All manuals and user guides at all-guides.com 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Nieder- spannung), 2011/65/EU (RoHS). Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente...
- Seite 3 All manuals and user guides at all-guides.com Machen Sie sich mit den Funktionen des Messgerätes und seinem Zubehör vertraut, bevor Sie die erste Messung vornehmen. Betreiben Sie das Messgerät nicht unbeaufsichtigt oder nur gegen Fremdzugriff abgesichert. Verwenden Messgerät zwecks seiner...
- Seite 4 All manuals and user guides at all-guides.com Keine Messungen in korrosiven Umgebungen durchführen, das Gerät könnte beschädigt werden oder Kontaktstellen in- und außerhalb des Gerätes korrodieren. Vermeiden Sie Arbeiten in Umgebungen mit hohen Störfrequenzen, hochenergetischen Schaltungen oder starker Magnetfelder, da diese das Messgerät negativ beeinflussen können.
-
Seite 5: Am Gerät Befindliche Hinweise Und Symbole
All manuals and user guides at all-guides.com Laden Sie den Akku oder wechseln die Batterie sobald das Batteriesymbol aufleuchtet. Mangelnde Batterieleistung kann unpräzise Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein. Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach. -
Seite 6: Einleitung
All manuals and user guides at all-guides.com 2. Einleitung 2.1. Auspacken und Überprüfen des Lieferumfanges Gerät vorsichtig aus der Verpackung nehmen und Lieferung auf Vollständigkeit überprüfen. Zum Lieferumfang gehören: Zangenmessgerät, Prüfleitungen, 9 V-Batterie, Tragetasche, Be- dienungsanleitung, Temperaturfühler Schäden, bzw. fehlende Teile bitte sofort beim zuständigen Händler reklamieren. -
Seite 7: Maximal Zulässige Eingangswerte Funktion
All manuals and user guides at all-guides.com 3.1. Maximal zulässige Eingangswerte Funktion Max. Eingang A AC, D CA 80 A / 240 V DC/AC V DC, V AC 600 V DC/AC Widerstand, Diode, Durchgangs- 250 V DC/AC prüfung, Frequenz, Arbeits- zyklus, Kapazität Temperatur (°C/°F) 250 V DC/AC... -
Seite 8: Wechselstrom (Echteffektiv-Trms) Bereich
All manuals and user guides at all-guides.com 4.4. Wechselstrom (Echteffektiv-TRMS) Bereich Auflösung Genauigkeit 2,8% v.M. + 25 dgt. 5000 mA 1 mA 3,0% v.M. + 8 dgt. 100 mA Überlastschutz: 80 A Frequenz-Bereich: 50/60 Hz 4.5. Widerstandsmessungen Bereich Auflösung Genauigkeit ... -
Seite 9: Temperaturmessungen Bereich
All manuals and user guides at all-guides.com 4.8. Temperaturmessungen Bereich Auflösung Genauigkeit 2,0% v.M. + 3°C -20 ... + 760°C 0,1 °C 2,0% v.M. + 3°F - 4 ... +1400°F 0,1 °F Überlastschutz: 250 V DC/AC 4.9. Durchgangsprüfung Tonsignal-Grenzwert Teststrom <... -
Seite 10: Bedienelemente Und Anschlüsse Am Gerät
All manuals and user guides at all-guides.com 5. Bedienelemente und Anschlüsse am Gerät 1. Zange 2. Zangenöffner 3. MODE-Taste 4. 3 5/6-stellige LCD-Anzeige 5. COM-Eingangsbuchse 6. V//Hz/Temp – Eingangsbuchse 7. Taste für DATA-HOLD / Hintergrundbeleuchtung 8. Taste für MIN/MAX und Relativwertmessfunktion 9. - Seite 11 All manuals and user guides at all-guides.com COM-Eingangsbuchse Anschluss schwarzen Prüfleitung allen Messfunktionen, ausgenommen Strommessungen V/Hz/-Eingangsbuchse Zum Anschluss der roten Prüfleitung bei Spannungs-, Frequenz-, Kapazitäts- Widerstandsmessungen, sowie für Durchgangs- und Diodenprüffunktionen des Gerätes. LCD-Anzeige Messwertanzeige automatischer Anzeige Funktionssymbole und Balkengrafik Bereichs-/Funktionswahlschalter Zur Wahl der Messfunktion und des gewünschten Bereiches (Strommessung)
- Seite 12 All manuals and user guides at all-guides.com REL-Taste Für Relativwertmessungen. Zur Speicherung des angezeigten Messwertes Referenzwert. Relativwertmessungen entspricht der angezeigte Messwert immer dem Differenzwert zwischen dem gespeicherten und dem gemessenen Signal. Bei einem gespeicherten Referenzwert von 24 V z. B. und einem aktuellen Messwert von 12,5 V würde in der LCD-Anzeige die Messwertanzeige –11.50 V erscheinen.
- Seite 13 All manuals and user guides at all-guides.com 6. Messbetrieb ACHTUNG! Vor Aufnahme des Messbetriebes Gerät und Zubehör auf eventuelle Beschädigungen kontrollieren. Prüfleitungen auf Knicke und/oder blanke Drähte überprüfen. Bei Anschluss an das Zangenmessgerät Prüfleitungen festen Sitz Anschlussbuchsen überprüfen. Bestehen Zweifel einwandfreien Zustand des Gerätes oder Zubehörs, keine Messungen vornehmen und das Gerät durch Fachpersonal überprüfen lassen.
- Seite 14 All manuals and user guides at all-guides.com 6.2. Strommessungen ACHTUNG! Die Transformatorzange ist für Strommessungen mit einem maximalen Spannungsunterschied von 240 V zwischen dem zu messenden Leiter und Massepotential ausgelegt. Strommessungen Leitern einem höheren Spannungsunterschied Bezug Masse können Beschädigung des Zangenmessgerätes, der Messschaltung und/oder Verletzungen des Bedieners führen.
- Seite 15 All manuals and user guides at all-guides.com 6.3. Widerstandsmessungen ACHTUNG! Widerstandsmessungen oder Durchgangsprüfungen spannungsführenden Bauteilen oder Schaltungen können zur Beschädigung des Zangenmessgerätes, des Bauteiles bzw. der Schaltung und/oder Verletzungen des Anwenders führen. Widerstandsmessungen spannungsfreien Schaltungen bzw. Bauteilen vornehmen! Widerstandsschaltung des Gerätes ist mit einer elektronischen Überlastschutzschaltung abgesichert.
- Seite 16 All manuals and user guides at all-guides.com 6. Nach beendeter Messung, Prüfleitungen Messschaltung und den Eingängen des Zangenmessgerätes abziehen. Hinweis Der Eigenwiderstand der Prüfleitungen kann bei Messungen von geringen Widerständen die Genauigkeit der Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0,1 und 0,2 .
-
Seite 17: Diodentest
All manuals and user guides at all-guides.com 6.5. Diodentest ACHTUNG! Messungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen (siehe auch Widerstandsmessungen)! Zur Messung wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung / drehen. ° 2. Mit der MODE-Taste auswählen. 3. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an den V/-Eingang anschließen. -
Seite 18: Kapazitätsmessungen
All manuals and user guides at all-guides.com 6.6. Kapazitätsmessungen ACHTUNG! Kondensatoren können sehr hohe Spannungen speichern. Kondensator vor der Messung daher unbedingt entladen. Dazu einen Widerstand von 100 k über die Kondensatoranschlüsse legen. Den Kontakt bzw. die Berührung mit blanken Drähten unbedingt vermeiden (Verletzungsgefahr durch elektrischen Schock!). - Seite 19 All manuals and user guides at all-guides.com 6.7. Frequenzmessungen Zur Messung wie beschrieben verfahren: 1. Funktionswahlschalter in Stellung "Hz" drehen. 2. Schwarze Prüfleitung an den COM-Eingang und rote Prüfleitung an den V//Hz-Eingang anschließen. 3. Messspitzen der Prüfleitungen über das entsprechende Bauteil bzw.
-
Seite 20: Auswechseln Der Batterie
All manuals and user guides at all-guides.com 7. Auswechseln der Batterie Bei Aufleuchten des Batteriesymbols sind die Batterien verbraucht und müssen baldmöglichst ersetzt werden. Zum Auswechseln der Batterien wie beschrieben verfahren: 1. Zangenmessgerät ausschalten und alle Prüfleitungen von den Eingängen des Gerätes und der Messschaltung abziehen. 2. - Seite 21 All manuals and user guides at all-guides.com 7.1. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
-
Seite 22: Wartung
Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass das Gerät die in unseren Unterlagen genannten Spezifikationen erfüllt und werkseitig kalibriert geliefert wird. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 05-2021 MP/Mi/EHR... -
Seite 23: Safety Precautions
All manuals and user guides at all-guides.com 1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EU (Low Voltage) as amended by 2014/32/EC (CE-Marking). Overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage... - Seite 24 All manuals and user guides at all-guides.com Use the multimeter only for the purpose of its determination and pay particular attention to warning notices on the device and information on the maximum input values. Electric safety: Voltages over 25 VAC or 60 VDC are generally considered dangerous voltages.
- Seite 25 All manuals and user guides at all-guides.com Avoid working in environments with high interference frequencies, high-energy circuits or strong magnetic fields, as these can negatively affect the multimeter. Avoid storage and use in extremely cold, humid or hot environments, as well as long-term exposure to direct sunlight.
-
Seite 26: Safety Information
All manuals and user guides at all-guides.com Have maintenance and repair work on the multimeter carried out only by qualified specialists. Do not lay the device upside down on the workbench or work surface to avoid damaging the control elements. ... - Seite 27 All manuals and user guides at all-guides.com 3. Specifications Display 3 4/5-digits, 14 mm large LCD, maximum reading 4999 with function units sign annunciators; segment analogue bar graph Polarity indication Automatic, positive implied, negative indicated Overrange "OL" is displayed Indication Low battery Battery symbol is displayed Indication...
- Seite 28 All manuals and user guides at all-guides.com 3.1. Maximum input values Function Max. Input A AC, D CA 80 A/240 V DC/AC V DC, V AC 600 V DC/AC Resistance, diode, continuity test, 250 V DC/AC frequency, work cycle, capacity Temperature (°C/°F) 250 V DC/AC 4.
- Seite 29 All manuals and user guides at all-guides.com 4.4. AC Current (True RMS) Range Resolution Accuracy 2,8% v.M. + 25 dgt. 5000 mA 1 mA 3,0% v.M. + 8 dgt. 100 mA Overload protection: 80 A Frequency range: 50/60 Hz 4.5.
-
Seite 30: Temperature Range
All manuals and user guides at all-guides.com 4.7. Frequency Range Resolution Accuracy Sensitivity 1 mHz 10 mHz Hz 100 mHz 1,2% v.M. + 3 dgt. 5 kHz >15V 50 kHz 500 kHz 100 5 MHz 1 kHz 1,5% v.M. + 3 dgt. 10 MHz 10 kHz Overload protection: 250 V AC/DC... - Seite 31 All manuals and user guides at all-guides.com 5. Instrument Layout 1. Current Clamp 2. Clamp Trigger 3. MODE-button 4. LCD-display 5. Backlight 6. V//Hz/Temp – input socket 7. DATA-HOLD/Backlight – button 8. Button for MIN/MAX and Relative measuring function 9. Rotary function switch 10.
- Seite 32 All manuals and user guides at all-guides.com COM Terminal This is the negative (ground) input for all measurement modes except current. Connection is made to it using the black test leads. V/Hz/ Input Terminal This is the positive input terminal for voltage, capacitance, frequency, ohms and diode measurements.
- Seite 33 All manuals and user guides at all-guides.com REL- Button Press ZERO button to enter the relative mode, the ZERO annunciator turns on, zero the display and store the displayed reading as a reference value. Press and hold down the ZERO button for 2 seconds to exit the relative mode.
-
Seite 34: How To Make Measurements
All manuals and user guides at all-guides.com 6. How to make measurements Before making any measurements read safety precautions. Always examine the instrument and accessories used with the instrument for damage, contamination (excessive dirt, grease, etc) and defects. Examine the test leads for cracked or frayed insulation and make sure the lead plugs fit snugly into the instrument terminals. -
Seite 35: Current Measurements
All manuals and user guides at all-guides.com 6.2. Current Measurements WARNING! These Snap-arounds are designed to take current measurements on circuits with a maximum voltage difference of 240 V AC between any conductor and ground potential. Using the snap-around for current measurements on circuits above this voltage may cause electric shock, instrument damage and/or damage to the equipment under test. -
Seite 36: Resistance Measurements
All manuals and user guides at all-guides.com 6.3. Resistance measurements WARNING! Attempting resistance or continuity measurements on live circuits can cause electric shock, damage to the instrument damage equipment under test. Resistance measurements must be made on de-energized circuits only for maximum personal safety. -
Seite 37: Continuity Testing
All manuals and user guides at all-guides.com 6.4. Continuity testing CAUTION! Measurements must only be made with the circuit power OFF. 1. Select the Ω/ position by turning the rotary selector ° switch. 2. Select by pressing MODE-button. ° 3. Follow step 2 and 5 as for resistance measurements. 4. -
Seite 38: Capacitance Measurement
All manuals and user guides at all-guides.com 6.6. Capacitance measurement CAUTION! Measurements must only be made with the circuit power OFF. WARNING! Capacitors can be carry very high voltages. Before measurement discharge the capacitor. To measure a charged capacitor could damage the clamp meter. -
Seite 39: Frequency Measurements
All manuals and user guides at all-guides.com 6.7. Frequency measurements 1. Set the rotary selector switch to the Hz position. 2. Plug the black and red test leads into the COM and Hz input terminals respectively. 3. Determine that the amplitude level of the signal to be measured is not greater than the input voltage limit (250 V AC/DC). -
Seite 40: Replacing The Battery
All manuals and user guides at all-guides.com 7. Replacing the battery WARNING! To avoid electrical shock, disconnect the test leads and any input signals before replacing the battery. Replace only with same type of battery. This meter is powered by 2 x 1,5 V AAA batteries. When the meter displays the battery symbol the batteries must be replaced to maintain proper operation. - Seite 41 All manuals and user guides at all-guides.com 7.1. Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following:...
- Seite 42 All manuals and user guides at all-guides.com 8. Maintenance Maintenance consists periodic cleaning battery replacement. The exterior of the instrument can be cleaned with a dry clean cloth to remove any oil, grease or grime. Never use liquid solvents or detergents. Repairs or servicing not covered in this manual should only be performed by qualified service personnel.
- Seite 43 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 05-2021 MP/Mi/EHR PeakTech Prüf- und Messtechnik - GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
