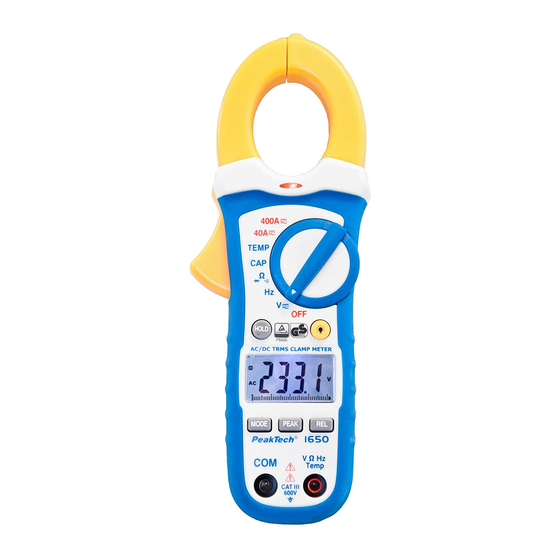

PeakTech 1650 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für 1650:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes
Verfahren) nur mit schriftlicher Genehmigung des Herausgebers
gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass das Gerät die in unseren Unterlagen
genannten Spezifikationen erfüllt und werkseitig kalibriert geliefert
wird. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr
wird empfohlen.
© PeakTech
®
01/2011/Sch.
-19-
1. Safety Precautions
This product complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) and 2006/95/EC (Low Voltage) as amended by
2004/22/EC (CE-Marking). Overvoltage category III 600V; pollution
degree 2.
CAT I:
For signal level, telecommunication, electronic with small
transient over voltage
CAT II:
For local level, appliances, main wall outlets, portable
equipment
CAT III: Distribution level, fixed installation, with smaller transient
overvoltages than CAT IV.
CAT IV: Units and installations, which are supplied overhead lines,
which are stand in a risk of persuade of a lightning, i.e.
main-switches on current input, overvoltage-diverter,
current use counter.
To ensure safe operation of the equipment and eliminate the danger
of serious injury due to short-circuits (arcing), the following safety
precautions must be observed.
Damages resulting from failure to observe these safety precautions
are exempt from any legal claims whatever.
*
Do not use this instrument for high-energy industrial installation
measurement.
*
Do not exceed the maximum permissible input ratings (danger
of serious injury and/or destruction of the equipment).
*
The meter is designed to withstand the stated max voltages. If it
is not possible to exclude without that impulses, transients,
disturbance or for other reasons, these voltages are exceeded a
suitable prescale (10:1) must be used.
*
Disconnect test leads or probe from the measuring circuit before
switching modes or functions.
*
To avoid electric shock, disconnect power to the unit under test
and discharge all capacitors before taking any resistance
measurements.
-20-
