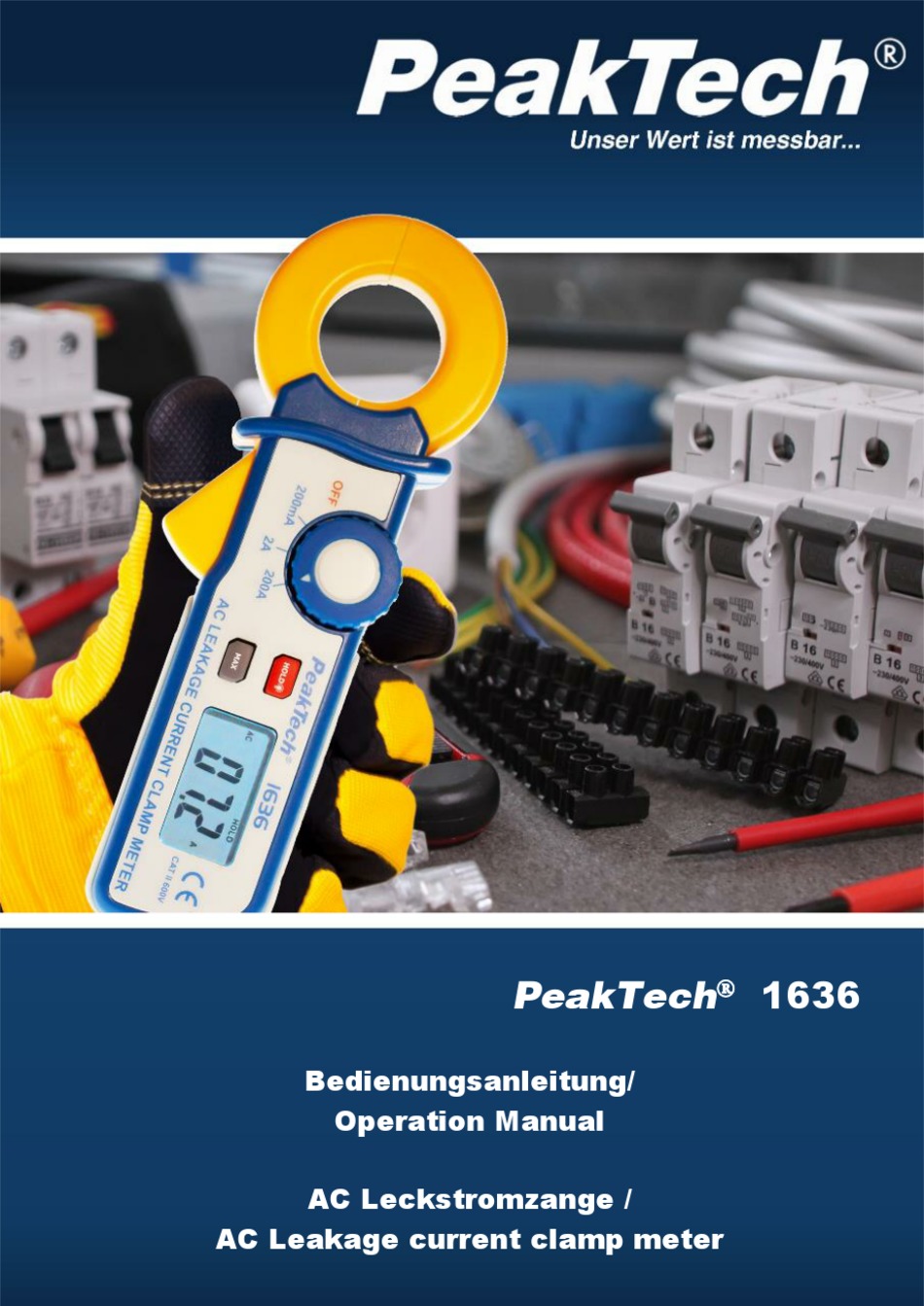

- Seite 1 1636 PeakTech Bedienungsanleitung/ Operation Manual AC Leckstromzange / AC Leakage current clamp meter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Überspannungskategorie II 600 V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. - Seite 3 Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Gerät keinen extremen Temperaturen, direkter Sonnen- einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen Gerät nicht in der Nähe starker magnetischer Felder (Motoren,...
- Seite 4 2. Einführung Das P 1636 ist ein Leck - Stromzangenmessgerät welches zur Strommessung von Geräten und Anlagen verwendet wird. Durch die Kreisrunde Stromzange, welche durch den Zangenhebel geöffnet wird, ist es für den Anwender möglich, die zu messende Stromleitung mittig in der Stromzange zu positionieren. Die Funktionen wie z.B.

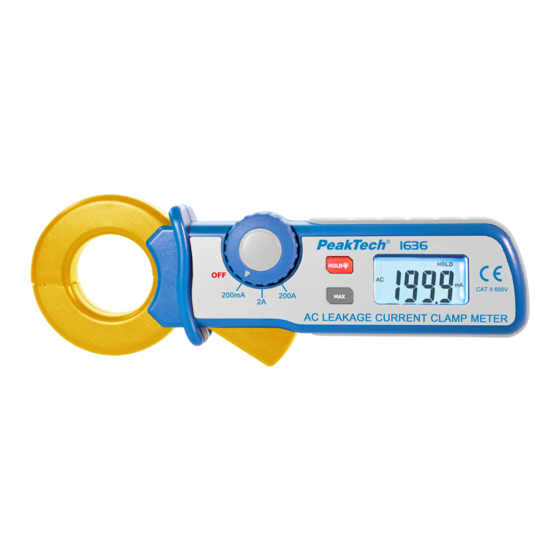

- Seite 5 3. Bedienelemente 1. Zange zur Strom- messung 2. Hebel zum öffnen der Zange 3. Funktionswahlschalter 4. DATA Hold, Hinter- grundbeleuchtung 5. Max - wert Haltefunktion 6. LCD - Anzeige...
- Seite 6 4. Messbetrieb 4.1 AC Strommessung Die Leckstromzange ist in der Lage Wechselströme bis zu 200 Ampere zu messen. Die Messungen werden Kontaktlos und ohne gesonderte Messleitungen, welche an das Gerät angeschlossen werden müssen, durchgeführt. Stellen Sie den Wahlschalter auf den Messbereich für die jeweilige Strommessung Führen Sie die zu messende Leitung in die Stromzangenöffnung ein, in dem Sie den Hebel zur...
- Seite 7 Im normalbetrieb erlischt das Symbol Hold auf dem Display. 4.3 Hintergrundbeleuchtung Um die Hintergrundbeleuchtung des P 1636 einzuschalten, drücken Sie für ca. 2 Sekunden die Hold Taste. Bei Einschaltung der Hintergrundbeleuchtung wird ebenfalls die Hold Funktion aktiviert, diese können Sie jedoch wieder ausschalten durch kurzes drücken der Hold Taste.
-
Seite 8: Auswechseln Der Batterien
4.5 Abschaltautomatik Das P 1636 verfügt ebenfalls über eine Abschaltautomatik, welche zur Erhöhung der Lebensdauer der Batterien dient. Das Gerät schaltet sich nach ca. 15 Minuten von selbst ab, wenn in dieser Zeit keine Messung oder Einstellung mit oder an dem Gerät vorgenommen wurde. -
Seite 9: Technische Daten
6. Technische Daten Funktion Bereich Auflösung Genauigkeit 200 mA 100 µA ± 5,0% + 8 dig. AC Strom (60 1 mA ± 5,0% + 10 dig. 200 A 100 mA ± 2,5% + 10 dig. Abschalt - Nach ca. 15 Minuten automatik Betriebs - 0 °C bis 30 °C (31 °F bis 86 °F) bei 90%RH... - Seite 10 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen...
- Seite 11 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech -10-...
-
Seite 12: Safety Precautions
1. Safety precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). Overvoltage category II 600 V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient overvoltage CAT II: For local level, appliances, main wall outlets, portable equipment... - Seite 13 2. Introduction The P 1636 is a leakage current clamp meter which is used to measure the current of devices and systems. With the circular current clamp, which is opened by the clamp lever, it is possible for the user to position the live wire to be measured in the middle of the current clamp.
- Seite 14 3. Controls 1. Clamp for current measurement 2. Lever to open the Current clamp 3. Function switch 4. DATA Hold, display backlight 5. Max – value function 6. LCD - display -13-...
-
Seite 15: Operation
4. Operation 4.1 AC current measurement The leakage current clamp is able to measure alternating currents up to 200 amperes. The measurements are carried out contactlessly and without separate measuring lines which have to be connected to the device. Set the Switch to the desired measuring range for the respective current measurement Insert the lead to be measured into the current clamp, opening by operating the lever to open the clamp... - Seite 16 4.3 Backlight of the Display To switch on the background lighting of the display from the P 1636, press the Hold button for approx. 2 seconds. When the background lighting is switched on, the Hold function is also activated, but you can switch it off again by briefly pressing the Hold button again.
-
Seite 17: Replacing The Batteries
4.5 Auto power off The P 1636 also has an automatic power off function, which serves to increase the service life of the batteries. The device switches itself off after approx. 15 minutes if no measurements or settings have been made with or on the device during this time. -
Seite 18: Specifications
6. Specifications Function Range Resolution Accuracy 200 mA 100 µA ± 5,0% + 8 dig. AC Current (60 1 mA ± 5,0% + 10 dig. 200 A 100 mA ± 2,5% + 10 dig. Auto power off After approx. 15 minutes Operating 0 °C up to 30 °C (31 °F up to 86 °F) 90%RH temperature... - Seite 19 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
- Seite 20 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 03/2021/Lie PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
