Montage

ACHTUNG!
Der Mindest-Kabelquerschnitt je Anschluss beträgt 2,5 mm². Der
empfohlene Kabelquerschnitt je Anschluss beträgt 4 mm². Stellen Sie den
Strom ab, bevor Sie mit der Montage beginnen!
1. Schließen Sie Ihre Stromleitung an die Wallbox (siehe Anschlüsse auf Seite 8) an.
ACHTUNG!
Stellen Sie sicher, dass der Anschluss, an dem die Wallbox angeschlossen
werden soll, fachgerecht installiert wurde und unbeschädigt ist. Verwenden
Sie niemals nasse oder verschmutzte Stecker in Verbindung mit der
Wallbox.

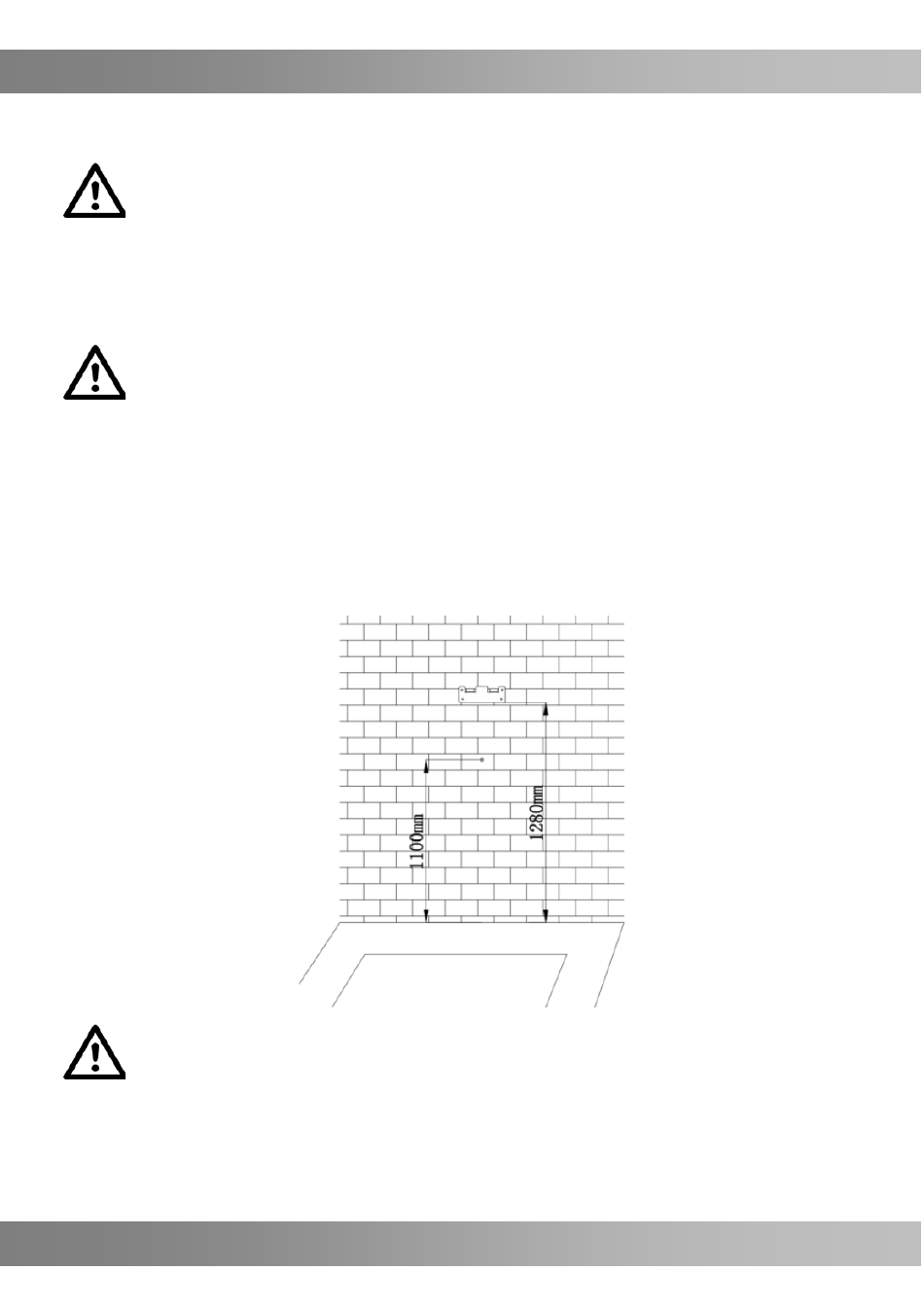

2. Setzen Sie die Wallbox-Wandhalterung an gewünschter Installations-Position an der
Wand an und markieren Sie Bohrlöcher zum Anbringen der Halterung. Die empfohlene
Höhe (1280 mm) entnehmen Sie dem nachfolgenden Bild.
3. Markieren Sie 18 cm unter der Unterkante der Halterung mittig ein weiteres Bohrloch
zur späteren Fixierung der Wallbox an der Wand. Die empfohlene Höhe (1100 mm)
entnehmen Sie dem nachfolgenden Bild.
ACHTUNG!
Achten Sie beim Bohren aller Löcher stets darauf keine Stromleitung,
Wasserleitung oder sonstige in der Wand verlaufende Leitungen
anzubohren!
4. Bohren Sie dann an den Markierungen Löcher passend in der Größe der Dübel, die Sie
verwenden möchten. Und setzen Sie anschließend die Dübel in die Bohrlöcher ein.
