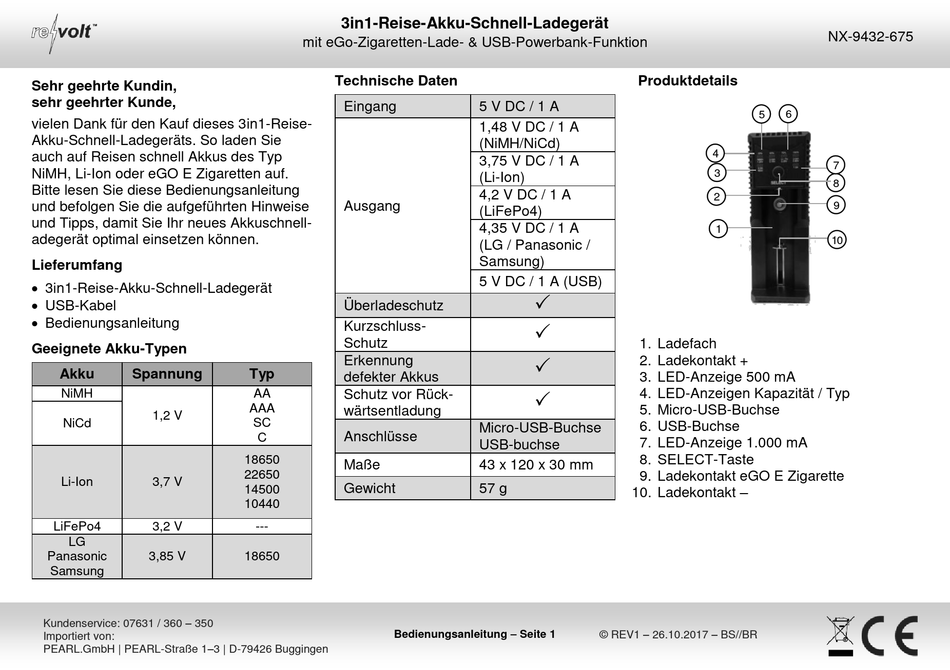

revolt NX-9432-675 Bedienungsanleitung

Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieses 3in1-Reise-
Akku-Schnell-Ladegeräts. So laden Sie
auch auf Reisen schnell Akkus des Typ
NiMH, Li-Ion oder eGO E Zigaretten auf.
Bitte lesen Sie diese Bedienungsanleitung
und befolgen Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihr neues Akkuschnell-
adegerät optimal einsetzen können.
Lieferumfang
 3in1-Reise-Akku-Schnell-Ladegerät
 USB-Kabel
 Bedienungsanleitung
Geeignete Akku-Typen
Akku Spannung
NiMH
1,2 V
NiCd
Li-Ion 3,7 V
LiFePo4 3,2 V
LG
Panasonic 3,85 V
Samsung
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
3in1-Reise-Akku-Schnell-Ladegerät
mit eGo-Zigaretten-Lade- & USB-Powerbank-Funktion
Technische Daten
Eingang
Ausgang
Überladeschutz
Kurzschluss-
Schutz
Erkennung
Typ
defekter Akkus
AA Schutz vor Rück-
AAA
wärtsentladung
SC
Anschlüsse
C
18650
Maße
22650
Gewicht
14500
10440
---
18650
Bedienungsanleitung – Seite 1
Produktdetails
5 V DC / 1 A
1,48 V DC / 1 A
(NiMH/NiCd)
3,75 V DC / 1 A
(Li-Ion)
4,2 V DC / 1 A
(LiFePo4)
4,35 V DC / 1 A
(LG / Panasonic /
Samsung)
5 V DC / 1 A (USB)


1. Ladefach
2. Ladekontakt +

3. LED-Anzeige 500 mA
4. LED-Anzeigen Kapazität / Typ

5. Micro-USB-Buchse
6. USB-Buchse
Micro-USB-Buchse
7. LED-Anzeige 1.000 mA
USB-buchse
8. SELECT-Taste
43 x 120 x 30 mm
9. Ladekontakt eGO E Zigarette
57 g
10. Ladekontakt –
© REV1 – 26.10.2017 – BS//BR
NX-9432-675
6
5
4
7
3
8
2
9
1
10
