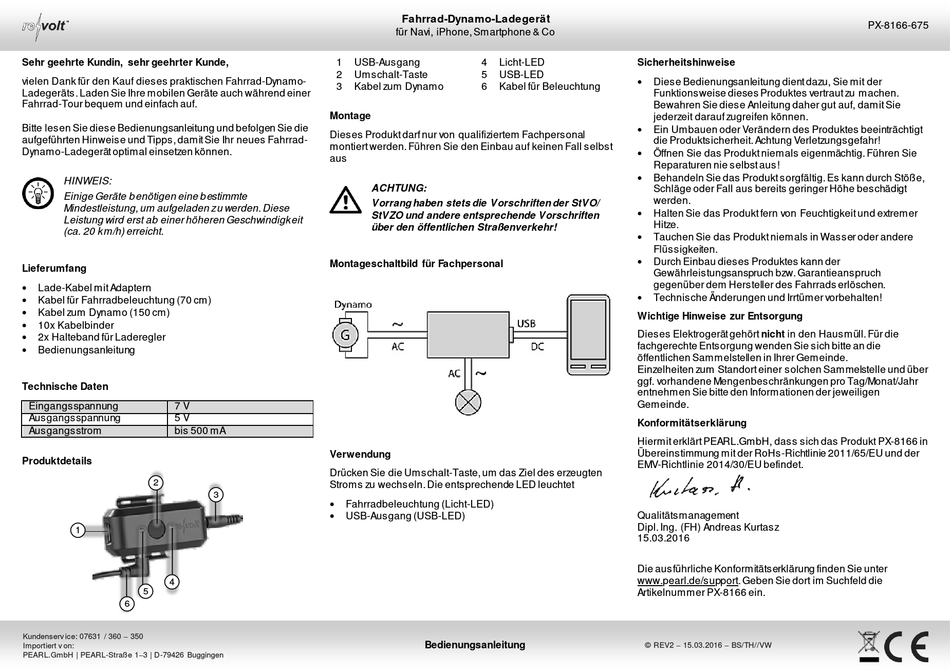

revolt PX-8166-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses praktischen Fahrrad-Dynamo-
Ladegeräts. Laden Sie Ihre mobilen Geräte auch während einer
Fahrrad-Tour bequem und einfach auf.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues Fahrrad-
Dynamo-Ladegerät optimal einsetzen können.
HINWEIS:
Einige Geräte b enötigen eine b estimmte
Mindestleistung, um aufgeladen zu werden. Diese
Leistung wird erst ab einer höheren Geschwindigkeit
(ca. 20 km/h) erreicht.
Lieferumfang

Lade-Kabel mit Adaptern

Kabel für Fahrradbeleuchtung (70 cm)

Kabel zum Dynamo (150 cm)

 10x Kabelbinder
2x Halteband für Laderegler

Bedienungsanleitung
Technische Daten
Eingangsspannung 7 V
Ausgangsspannung 5 V
Ausgangsstrom bis 500 mA

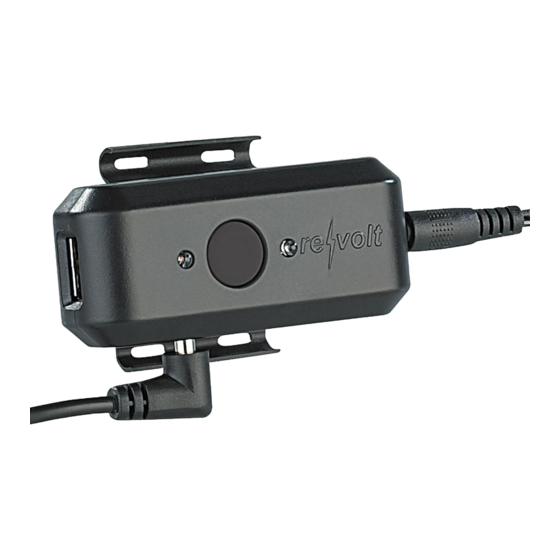

Produktdetails
2
1
4
5
6
Kundenserv ice: 07631 / 360 – 350
Importiert v on:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
1 USB-Ausgang
2 Umschalt-Taste
3 Kabel zum Dynamo
Montage
Dieses Produkt darf nur von qualifiziertem Fachpersonal
montiert werden. Führen Sie den Einbau auf keinen Fall selbst
aus
ACHTUNG:
Vorrang haben stets die Vorschriften der StVO/
StVZO und andere entsprechende Vorschriften
über den öffentlichen Straßenverkehr!
Montageschaltbild für Fachpersonal
Verwendung
Drücken Sie die Umschalt-Taste, um das Ziel des erzeugten
Stroms zu wechseln. Die entsprechende LED leuchtet

3
Fahrradbeleuchtung (Licht-LED)

USB-Ausgang (USB-LED)
Fahrrad-Dynamo-Ladegerät
für Navi, iPhone, Smartphone & Co
4 Licht-LED
5 USB-LED
6 Kabel für Beleuchtung
Bedienungsanleitung
Sicherheitshinweise

Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!

Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.

Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.

Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.

Durch Einbau dieses Produktes kann der
Gewährleistungsanspruch bzw. Garantieanspruch
gegenüber dem Hersteller des Fahrrads erlöschen.

Technische Änderungen und Irrtümer vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die
fachgerechte Entsorgung wenden Sie sich bitte an die
öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über
ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr
entnehmen Sie bitte den Informationen der jeweiligen
Gemeinde.
Konformitätserklärung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-8166 in
Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU und der
EMV-Richtlinie 2014/30/EU befindet.
Qualitätsmanagement
Dipl. Ing. (FH) Andreas Kurtasz
15.03.2016
Die ausführliche Konformitätserklärung finden Sie unter
www.pearl.de/support. Geben Sie dort im Suchfeld die
Artikelnummer PX-8166 ein.
© REV2 – 15.03.2016 – BS/TH//VW
PX-8166-675
