revolt PB-530.qc Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser kompakten Powerbank. Dank
Quickcharge-3.0- und USB-C-Buchse werden Ihre Mobilgerät
schneller aufgeladen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Powerbank optimal einsetzen können.
Lieferumfang
 Powerbank PB-530.qc

Ladekabel

Bedienungsanleitung
Zusätzlich benötigt:
Mobilgerät mit QC 3.0 oder USB-C-Buchse
Quick-Charge-USB-Netzteil (z.B. PX-2290)
USB-Netzteil (z.B. SD-2201)
Technische Daten
Li-Po-Akku 10.000 mAh
5 V DC, 2 A
USB-C
Eingang 9 V DC, 2 A
Micro-USB 5 V DC, 2 A
5 V DC, 2 A
USB-C 9 V DC, 2 A
12 V DC, 1,5 A
Ausgang
5 V DC, 3 A
Quickcharge 6,5-9 V DC, 2 A
9-12 V DC, 1,5 A
Ladezeit 5-6 Stunden
Quickcharge (QC) 3.0
Ladezyklen (0-100 %) bis zu 500
Kurzschluss-Schutz
Überladungsschutz
Entladungsschutz
Überstromschutz
Maße 108 x 64 x 24 mm
Gewicht 206 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
mit Quick Charge 3.0 & USB-Typ-C, 10.000 mAh, bis 3 A, 18 W

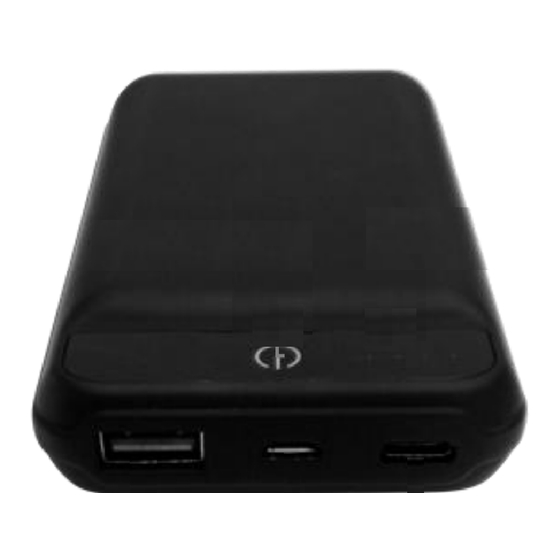

Produktdetails
1
1. Ein/Aus-Taste
2. Akku-LEDs
3. USB-C-Buchse
Inbetriebnahme
Akku laden
Ihre Powerbank kann über die Micro-USB- oder die
USB-C-Buchse aufgeladen werden. Für die Aufladung mit
USB-C benötigen Sie zusätzlich ein USB-C-Kabel (nicht im
Lieferumfang enthalten).
1. Verbinden Sie das Ladekabel mit der Micro-USB- oder
USB-C-Buchse Ihrer Powerbank und einem geeigneten
USB-Netzteil.
HINWEIS:
Ihre Powerbank wird noch schneller aufgeladen, wenn
Sie ein Qucikcharge-3.0-USB-Netzteil verwenden (z.B.
PX-2290).
2. Verbinden Sie das USB-Netzteil mit einer geeigneten
Steckdose. Die Akku-LEDs zeigen den Ladestand an.
Sobald alle vier Akku-LEDs beständig leuchten, ist Ihre
Powerbank vollständig aufgeladen.

3. Trennen Sie Ihre Powerbank von der Stromversorgung.

HINWEIS:

Ihre Powerbank kann auch während des Ladevorgangs
 andere Mobilgeräte aufladen.
Bedienungsanleitung – Seite 1
Powerbank PB-530.qc
2
5 4 3
4. Micro-USB-Buchse
5. QC-USB-Buchse
Ladestand-Anzeige
Akku-LED Aktion
1 leuchtet
1+2 leuchten
1+2+3 leuchten
1+2+3+4 leuchten
Verwendung
Mobilgerät aufladen
ACHTUNG!
Zum Aufladen dürfen ausschließlich die USB-C-
oder die QC-USB-Buchse verwendet werden!
1. Verbinden Sie das aufzuladende Mobilgerät mit der USB-C-
oder der QC-USB-Buchse Ihrer Powerbank.
2. Das Mobilgerät wird automatisch aufgeladen, die Akku-LEDs
zeigen den Ladestand an.
Ladestand aufrufen
Rufen Sie den Ladestand Ihrer Powerbank auf, indem Sie die
Ein/Aus-Taste drücken. Die Akku-LEDs zeigen den Ladestand
an.
Sicherheitshinweise

Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!

Alle Änderungen und Reparaturen an dem Gerät oder
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.

Achten Sie darauf, dass das Produkt an einer Steckdose
geladen wird die leicht zugänglich ist, damit Sie das Gerät im
Notfall schnell vom Netz trennen können.
 Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.

Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
© REV1 – 05.03.2018 – BS//KA
ZX-2869-675
Kapazität
0-25 %
25-50 %
50-75 %
75-100 %
