revolt ZX-3053 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Solar-Ladereglers.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Solar-
Laderegler optimal einsetzen können.
Lieferumfang
• Solar Laderegler
• Anleitung
Optionales Zubehör
• Solarpanels
Technische Daten
Spannung 12 / 24 V
Ladestrom 30 A
USB-Output je 5 V, 2 A max.
Überlastungsschutz Ja
Kurzschlussschutz Ja
Überspannungsschutz Ja
Betriebstemperatur -35 °C – +60 °C
Gewicht 300 g
Maße 18,2 × 4,5 × 9,0 cm
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

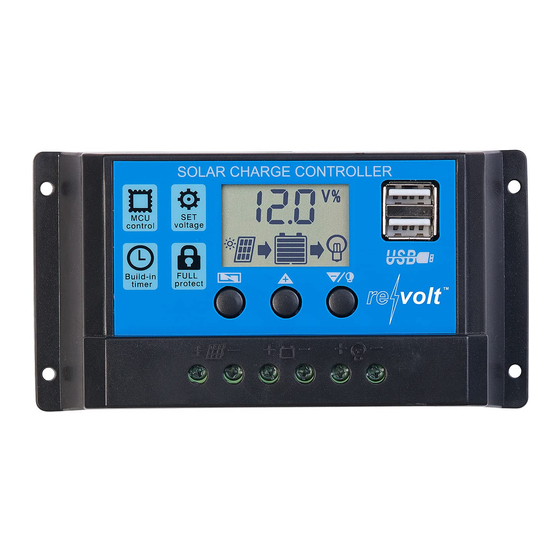

Solar-Laderegler
für 12/24 V-Akkus, PWM-Lademodus, 2 USB-Ports
Produktdetails
1. Spannung 4. Akku
2. Stromstärke/ Timer-Std. 5. Solar-Panel
3. Verbraucher 6. Digitalanzeige
1. Solaranschluss + 6. Verbraucher -
2. Solaranschluss - 7. Abwärts/Ein/Aus-Taste
3. Akku + 8. Aufwärts-Taste
4. Akku - 9. Menü-Taste
5. Verbraucher +
Bedienungsanleitung – Seite 1
Verwendung
HINWEIS:
Stellen Sie vor der Installation sicher, dass Ihre Batterie
über genügend Spannung verfügt, damit der Laderegler
den Batterietyp erkennen kann.
ACHTUNG!
Die Installation darf nur von qualifiziertem
Fachpersonal vorgenommen werden! Betreiben Sie
den Solar-Laderegler niemals ohne Akku. Halten Sie
unbedingt die vorgegebene Anschlusspolarität ein!
Verbinden Sie einen Akku, ein Solarpanel und einen Verbraucher
mit entsprechenden Anschlüssen des Geräts. Achten Sie dabei
jeweils auf die korrekte Polarität.
Tasten
Taste Bedeutung
Kurz drücken: zwischen verschiedenen
Anzeigen wechseln.
Menü
Lang drücken: zu einer Einstellung
wechseln/ eine Einstellung verlassen
Aufwärts Einen Wert vergrößern
Einen Wert verkleinern, Geräte ein- und
Abwärts/Ein/Aus
ausschalten
© REV1 – 29. 04. 2021 – EB//JvdH//RM
ZX-3053-675
