Indication de dépassement d'échelle (IN.LO, IN.HI) :
En dépassement de l'echelle définie du convertisseur A/D ou des standards températures
Entrée Plage
0...1 V / 0,2...1 V
VOLT
0...10 V / 2...10 V
CURR 0...20 mA / 4...20 mA
Ω
0...800
LIN.R
0...10 kΩ
POTM -
TEMP TC / RTD
Affichage en dessous du mini. / au-dessus du maxi (-1999, 9999) :
Entrée Plage
Tous Tous
limites de la détection erreur capteur
Détection erreur capteur (SE.BR, SE.SH) :
Entrée Plage
CURR Rupture de boucle (4..20 mA)
POTM Tous, SE.BR sur toutes connexions 3-fils
Ω
0...800
LIN.R
0...10 kΩ
TC
TEMP
RTD, 2-, 3- et 4-fils
Pas de SE.SH pour Pt10, Pt20 et Pt50
indications erreur matériel
Indication erreur matériel
Recherche erreurs
Vérification du capteur CSF interne
Vérification complète de la mémoire FLASH
Vérification de la communication entre 4501 / 4131
Vérif. que le signal d'entrée correspond à la config. d'entrée
Vérific. si la config. gardée en 4501 correspond au module
! Les indications d'erreur clignotent toutes les secondes. Un texte d'aide explique l'erreur.
1) L'erreur est corrigé en déconnectant et puis reconnectant l'alimentation du module.
78
Affichage Limite
IN.LO < -25 mV
IN.HI > 1,2 V
IN.LO < -25 mV
IN.HI > 12 V
IN.LO < -1,05 mA
IN.HI > 25,05 mA
< 0 Ω
IN.LO
IN.HI > 1075 Ω
IN.LO < 0 Ω
IN.HI < 110 kΩ
IN.LO < -0,5 %
IN.HI > 100,5 %
IN.LO < plage de températ. -2°C
IN.HI > plage de températ. +2°C
Affichage Limite
-1999 Indication <-1999
9999 Indication >9999
Affichage Limite
SE.BR <= 3,6 mA; > = 21 mA
Ω
SE.BR > env. 126 k
Ω
SE.BR > env. 875
Ω
SE.BR > env. 11 k
Ω
SE.BR > env. 750 k / (1,25 V)
Ω
SE.BR > env. 15 k
Ω
SE.SH < env. 15
Affichage Cause d'erreur
Défaut capt. CSF ou temp.
CJ.ER
en dépassement d'échelle
FL.ER Erreur dans la mém. FLASH
NO.CO Erreur de connexion
IN.ER 1) Niv. d'erreur à l'entrée
TY.ER Config. n'est pas 4131

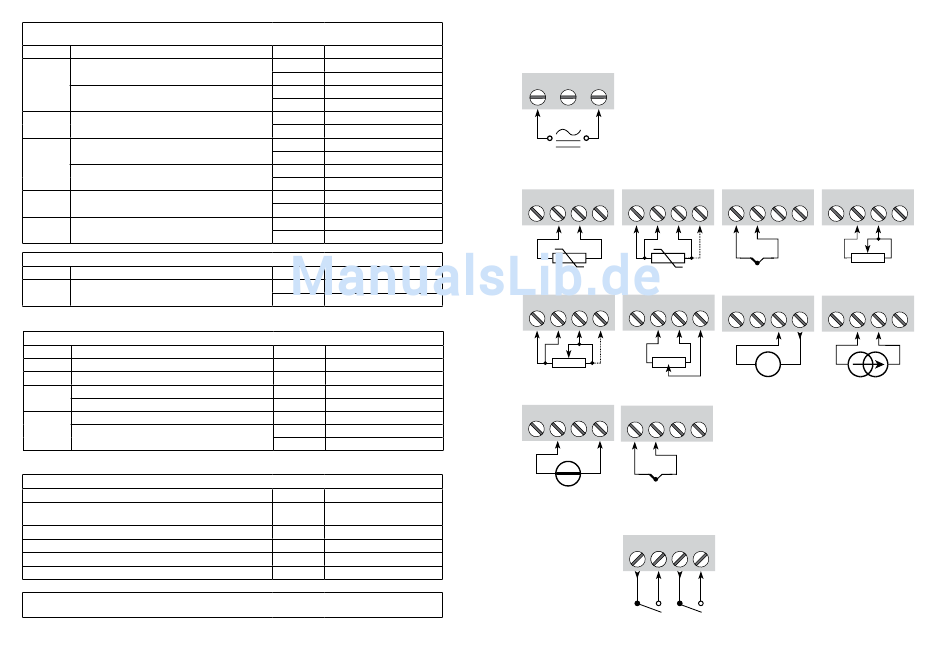

Connexions

Alimentation
31 32 33
entrées
RTD, 2-fils RTD, 3- / 4-fils
43 43
41 42 44 41 42 44
Résistance,
Potentiomètre
3- / 4-fils
41 42 43 44 41 42 43 44
*TC, connecteur
Tension CSF externe
41 42 43 44
41 42 44
CJC
+
- + -
sorties
Relais
21 22 23 24
R1 R2
TC, capteur de
Résistance, 2-fils
température interne
43 43
41 42 44 41 42 44
+ -
Transmetteur 2-fils Courant
41 42 43 44 41 42 43 44
+ - +
-
Tx
* Penser à commander le bornier 5910
pour la compensation de la soudure
froide externe
