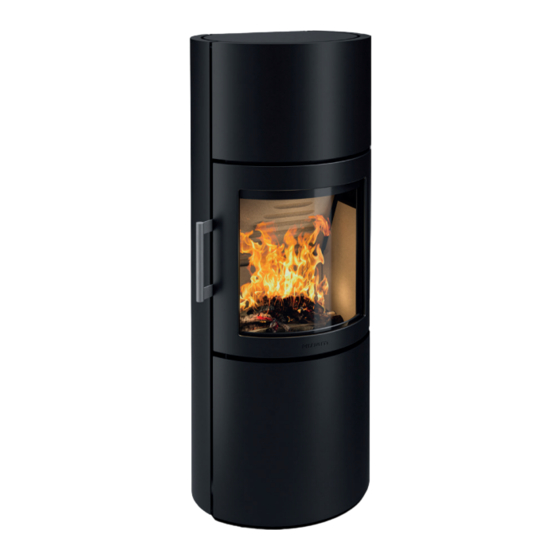

HWAM 3740 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für 3740:
- Gebrauchsanweisung (20 Seiten) ,
- Gebrauchsanweisung (20 Seiten) ,
- Einbauanleitung (12 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HWAM 3740
Inhaltszusammenfassung für HWAM 3740
- Seite 1 Gebrauchsanweisung 3740 3760 01.08.2022 / 97-9703 www.hwam.com AUTOPILOT...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zeichnungen ..........3-7 Installationsanleitung . -
Seite 3: Zeichnungen
Tel. (+45) 86 92 18 33 Fax (+45) 86 92 22 18 27-04-2020 nis Format: Fax (+45) 86 92 22 18 1:10 Item numbe Scale: Created by: Item: HWAM 3740 manual 1:10 Item number: Scale: Created by: Item: HWAM 3740 manual 21-04-2020 Thickness: Created date:... -
Seite 8: Installationsanleitung
Allgemein Herzlichen Glückwunsch zu Ihrem neuen HWAM Kaminofen. Wir freuen uns, dass Sie sich für ein HWAM-Produkt entschieden haben und sind überzeugt, dass dieser Ihnen viel Freude bereiten wird. Um eine optimale Funktion und Sicherheit zu gewährleis- ten, empfehlen wir, die Installation von einem autorisierten HWAM-Fachhändler oder einem vom Fachhändler empfohlenen Monteur durchführen zu lassen. - Seite 9 In Bezug auf die Größe der feuerfesten Unterlage, die den Bereich vor dem Kaminofen bedeckt, sollten europäische, nationale sowie die vor Ort geltende Brandschutzvorschriften beachtet werden. Ihr HWAM-Fachhändler berät Sie gerne. Die Öffnung der Brennkammer ist 34,0 cm breit. Abstand zu brennbarem Material Mindestabstände...
- Seite 10 Änderung von oberem Rauchabgang zu hinterem Rauchabgang - HWAM 3740 (Zeichnung I) Der Kaminofen kann vom Werk aus mit Abgang hinten oder Abgang oben bestellt werden. Sollte jedoch der Bedarf entstehen, eine Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang vorzunehmen, kann eine dazu passende Topplatte gekauft werden (geschlossene Topplatte ohne Loch für den oberen Rauchabgang).
- Seite 11 Vertikalschnitt im Rauchkanal (Zeichnung B und C): B: Rauchabzug nach oben C: Rauchabzug nach hinten • Stahlschornstein (9). • HWAM Knierohr (10). Innen im Rauchrohranschluss montieren. • Gemauerte Schornsteinwange (11). • Mauerbuchse (12). Entspricht der Größe der Rauchrohre. • Wandrosette (13). Kaschiert Reparaturen im Bereich der Mauerbuchse.
- Seite 12 (7) unter der oberen Platte aufgehängt sind. Sie werden in den Halter hinter dem Rohr für die Luftzufuhr gesteckt. Nach dem Aufstellen des Ofens sind die Transportsicherungen mittels Zange oder Schraubenzieher von den beiden Haken zu entfernen. • Lose aufliegende Rückwand (2a), hinter der sich der HWAM Autopilot™ verbirgt. Muss immer ®...
-
Seite 13: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zuge- lassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von 12-18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brenn-wertausnutzung die Folge. - Seite 14 Position gedreht. Die Anzündscheite müssen vollständig abbrennen, bis keine Flammen mehr sichtbar sind. Erst dann kann nachgelegt werden. Wichtig! Die Ascheschublade darf während des Anheizens nicht geöffnet werden und sie muss bei Betrieb des Ofens immer geschlossen sein, weil sonst der HWAM Autopilot nicht funk- ®...
-
Seite 15: Allgemeines Über Feuerung
(ausgehend von der MIN-Einstellung) einnimmt. Dabei liegt die Leistung bei 25 %. Zu schwaches Heizen Sollten die feuerfesten Materialien in der Brennkammer nach dem Einheizen schwarz angelaufen sein, droht der Ofen zu verschmutzen, und der HWAM Autopilot kann nicht optimal arbeiten. -
Seite 16: Wartung
• Scharniere und Verschlusshaken müssen mit Kupferfett geschmiert werden (siehe Zeichnung Die Wartung muss von einem qualifizierten Monteur vorgenommen werden. Verwenden Sie ausschließlich originale Ersatzteile. Säuberung Damit beim Schornsteinfegen weder Ruß noch Asche in den HWAM Autopilot gelangt, ist ®... - Seite 17 Zeit Beschädigungen aufweisen. Dies hat zunächst keinen negativen Einfluss auf die Effektivität des Ofens. Die Isolierung sollte unbedingt ausgewechselt werden, falls Löcher oder Abplatzungen entstehen oder sobald der Verschleiss die Hälfte der ursprünglichen Dicke übersteigt. HWAM Autopilot (Zeichnung G) ®...
-
Seite 18: Betriebsstörungen
Stellen Sie den Gebrauch ein, und wenden Sie sich an den Fachmann. Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. Leistungserklärung Download der Leistungserklärung von unserer Webseite über folgende Link: www.hwam.com/dop/3700_g22... -
Seite 19: Produktinformation Ecodesign
• Entsorgen Sie Teile ordnungsgemäß, d. H. trennen Sie die zu entsorgenen Teile in Materialgruppen • Entsorgen Sie Teile immer auf eine Weise, die so nachhaltig wie möglich ist und der aktuellen Umweltschutz-, Wiederaufbereitungs-/Recycling- und Entsorgungstechnologie entspricht HWAM A/S • Nydamsvej 53 • DK-8362 Hørning... - Seite 20 www.hwam.com...
