Inhaltszusammenfassung für HWAM Autopilot 3520

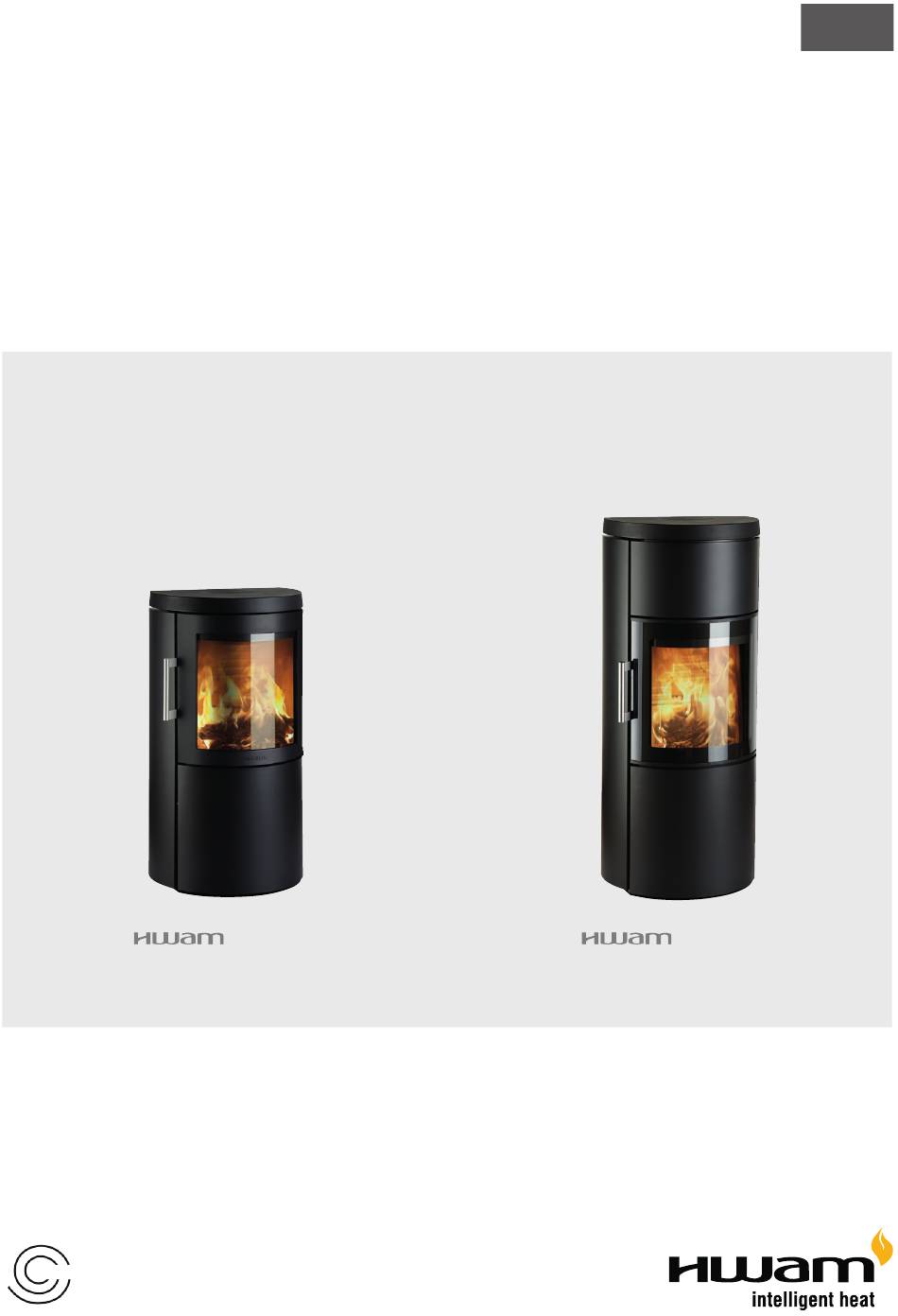

- Seite 1 Gebrauchsanweisung 3420 3520 01.08.2022 / 97-9648 www.hwam.com AUTOPILOT...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zeichnungen ..........3-5 Installationsanleitung . -
Seite 3: Zeichnungen
45˚... -
Seite 6: Installationsanleitung
Allgemein Herzlichen Glückwunsch zu Ihrem neuen HWAM Kaminofen. Wir freuen uns, dass Sie sich für ein HWAM-Produkt entschieden haben und sind überzeugt, dass dieser Ihnen viel Freude bereiten wird. Um eine optimale Funktion und Sicherheit zu gewährleis- ten, empfehlen wir, die Installation von einem autorisierten HWAM-Fachhändler oder einem vom Fachhändler empfohlenen Monteur durchführen zu lassen. - Seite 7 In Bezug auf die Größe der feuerfesten Unterlage, die den Bereich vor dem Kaminofen bedeckt, sollten europäische, nationale sowie die vor Ort geltende Brandschutzvorschriften beachtet werden. Ihr HWAM-Fachhändler berät Sie gerne. Die Öffnung der Brennkammer ist 34,0 cm breit. Abstand zu brennbarem Material Mindestabstände...
- Seite 8 CE-Prüfzeichen tragen, der Klasse T400 entsprechen sowie Rußbrand- test (G Kennzeichnung) bestanden haben. Der auf dem Typenschild angegebene Abstand zu den brennbaren Materialien muss eingehalten werden. Bei Ihrem HWAM-Fachhändler erhalten Sie weitere Informationen. Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang - HWAM 3420 (Zeichnung B) 1.
- Seite 9 Vertikalschnitt im Rauchkanal (Zeichnung B und C): B: Rauchabzug nach oben C: Rauchabzug nach hinten • Stahlschornstein (9). • HWAM Knierohr (10). Innen im Rauchrohranschluß montieren. • Gemauerte Schornsteinwange (11). • Mauerbuchse (12). Entspricht der Größe der Rauchrohre. • Wandrosette (13). Kaschiert Reparaturen im Bereich der Mauerbuchse.
- Seite 10 ® dann montiert sein, wenn der Ofen an einer brennbaren Wand steht. • Loses Hitzeschild (2b) - HWAM 3520. Muss immer dann montiert sein, wenn der Ofen an einer brennbaren Wand steht. • Loses Hitzeschild (8) unterhalb des Aschenfachs. Kann beim Entleeren des Aschenfachs als Deckel dienen.Muss immer dann montiert sein, wenn der Ofen brennt.
-
Seite 11: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zuge- lassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von 12-18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte... - Seite 12 Die richtige Größe Da die Größe der Holzstücke Einfluss auf die Verbrennung hat, sollten folgende Angaben beachtet werden: Brennstoff Länge in cm Durchmesser in cm Anmachholz 25-30 Holzscheite 25-30 Besondere Anleitung zum Anheizen für Kaminöfen mit Steinverkleidung Steine sind Naturprodukte, die sich an Temperaturänderungen gewöhnen müssen. Es wird dabei folgende Methode empfohlen: 1.
- Seite 13 Flammen mehr sichtbar sind. Erst dann kann nachgelegt werden. Wichtig! Die Ascheschublade darf während des Anheizens nicht geöffnet werden und sie muss bei Betrieb des Ofens immer geschlossen sein, weil sonst der HWAM Autopilot nicht funk- ®...
-
Seite 14: Allgemeines Über Feuerung
(ausgehend von der MIN-Einstellung) einnimmt. Dabei liegt die Leistung bei 25 %. Zu schwaches Heizen Sollten die feuerfesten Materialien in der Brennkammer nach dem Einheizen schwarz angelaufen sein, droht der Ofen zu verschmutzen, und der HWAM Autopilot kann nicht optimal arbeiten. -
Seite 15: Wartung
• Scharniere und Verschlusshaken müssen mit Kupferfett geschmiert werden (siehe Zeichnung Die Wartung muss von einem qualifizierten Monteur vorgenommen werden. Verwenden Sie ausschließlich originale Ersatzteile. Säuberung Damit beim Schornsteinfegen weder Ruß noch Asche in den HWAM Autopilot gelangt, ist ®... - Seite 16 Zeit Beschädigungen aufweisen. Dies hat zunächst keinen negativen Einfluss auf die Effektivität des Ofens. Die Isolierung sollte unbedingt ausgewechselt werden, falls Löcher oder Abplatzungen entstehen oder sobald der Verschleiss die Hälfte der ursprünglichen Dicke übersteigt. HWAM Autopilot (Zeichnung G) ®...
-
Seite 17: Betriebsstörungen
Stellen Sie den Gebrauch ein, und wenden Sie sich an den Fachmann. Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. Leistungserklärung Download der Leistungserklärung von unserer Webseite über folgende Links: www.hwam.com/dop/3400_g22 www.hwam.com/dop/3500_g22... -
Seite 18: Produktinformaion Ecodesign
• Entsorgen Sie Teile ordnungsgemäß, d. H. trennen Sie die zu entsorgenen Teile in Materialgruppen • Entsorgen Sie Teile immer auf eine Weise, die so nachhaltig wie möglich ist und der aktuellen Umweltschutz-, Wiederaufbereitungs-/Recycling- und Entsorgungstechnologie entspricht HWAM A/S • Nydamsvej 53 • DK-8362 Hørning... - Seite 19 • Entsorgen Sie Teile ordnungsgemäß, d. H. trennen Sie die zu entsorgenen Teile in Materialgruppen • Entsorgen Sie Teile immer auf eine Weise, die so nachhaltig wie möglich ist und der aktuellen Umweltschutz-, Wiederaufbereitungs-/Recycling- und Entsorgungstechnologie entspricht HWAM A/S • Nydamsvej 53 • DK-8362 Hørning...
- Seite 20 www.hwam.com...
