A.1 PCI-Steckplätze
Sun Fire E2900-Systeme verfügen über sechs PCI-Steckplätze. Die PCI-Steckplätze
sind mit 0 bis 5 beschriftet. Dabei befindet sich Steckplatz 0 links und Steckplatz 5
rechts an der Rückseite des Systems. Die PCI-Steckplätze sind nicht für ein Hot-
Swapping geeignet. Sämtliche Steckplätze sind von halber Länge.
PCI-Steckplätze 0–4 unterstützen 33 MHz-Karten mit 5 V und Universalkarten.
Steckplatz 5 unterstützt 33 MHz- oder 66 MHz-Karten und 3V3- oder Universal-
karten. Aufgrund des Steckertyps können 3V3-Karten nicht in einen 5 V-Steckplatz
eingesteckt werden (und umgekehrt). Alle Steckplätze sind 64 Bit-Steckplätze.
Wenn eine 33 MHz-Karte in Steckplatz 5 eingesteckt wird, werden die PCI-Über-
tragungen an den internen SCSI-Festplattencontroller auf 33 MHz beschränkt. Dies
kann zu einer reduzierten Leistung bei internen und externen Anschlüssen führen.
A.2 SCSI-Steckverbinder
Der SCSI-Steckverbinder ist 68-polig (
Überblick über die Stiftbelegung.
SCSI3

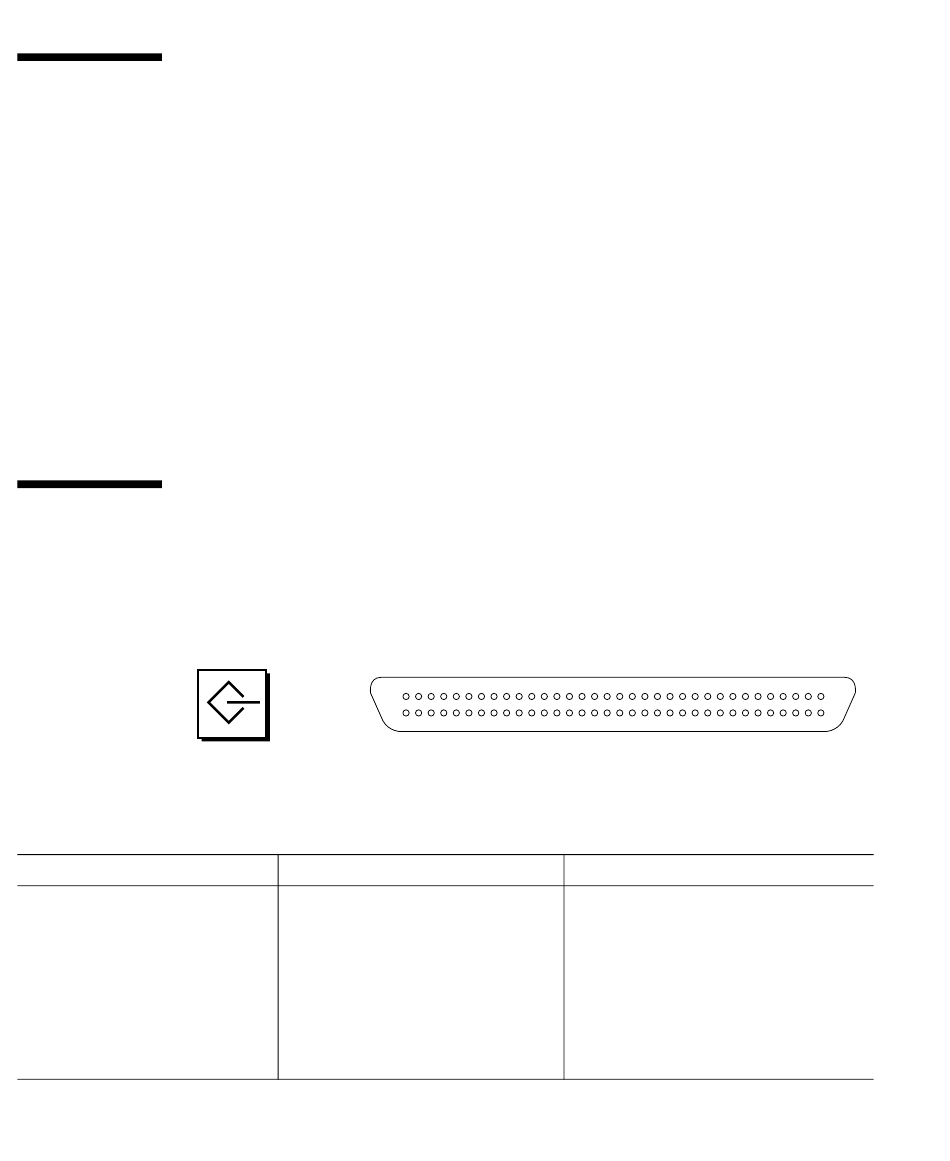

ABBILDUNG A-2
Stiftbelegung des 68-poligen SCSI-Steckverbinders
TABELLE A-1
Stiftnr. Signalname Typ
1 +DB(12) E/A
2 +DB(13) E/A
3 +DB(14) E/A
4 +DB(15) E/A
5 +DB(P1) E/A
6 +DB(0) E/A
A-2 Installationshandbuch für Sun Fire E2900-Systeme • April 2004
34
68
68-poliger SCSI-Steckverbinder
Stiftnr. Signalname
24 +ACK
25 +RST
26 +MSG
27 +SEL
28 +C/D
29 +REQ
).
ABBILDUNG A-2 TABELLE A-1
Typ Stiftnr. Signalname
E/A 47 –DB(7)
E/A 48 –P_CRCA
E/A 49 Erdung
E/A 50 Erdung
E/A 51 Termpwr
E/A 52 Termpwr
bietet einen
1
35
Typ
E/A
E/A
GND
GND
POWER
POWER
