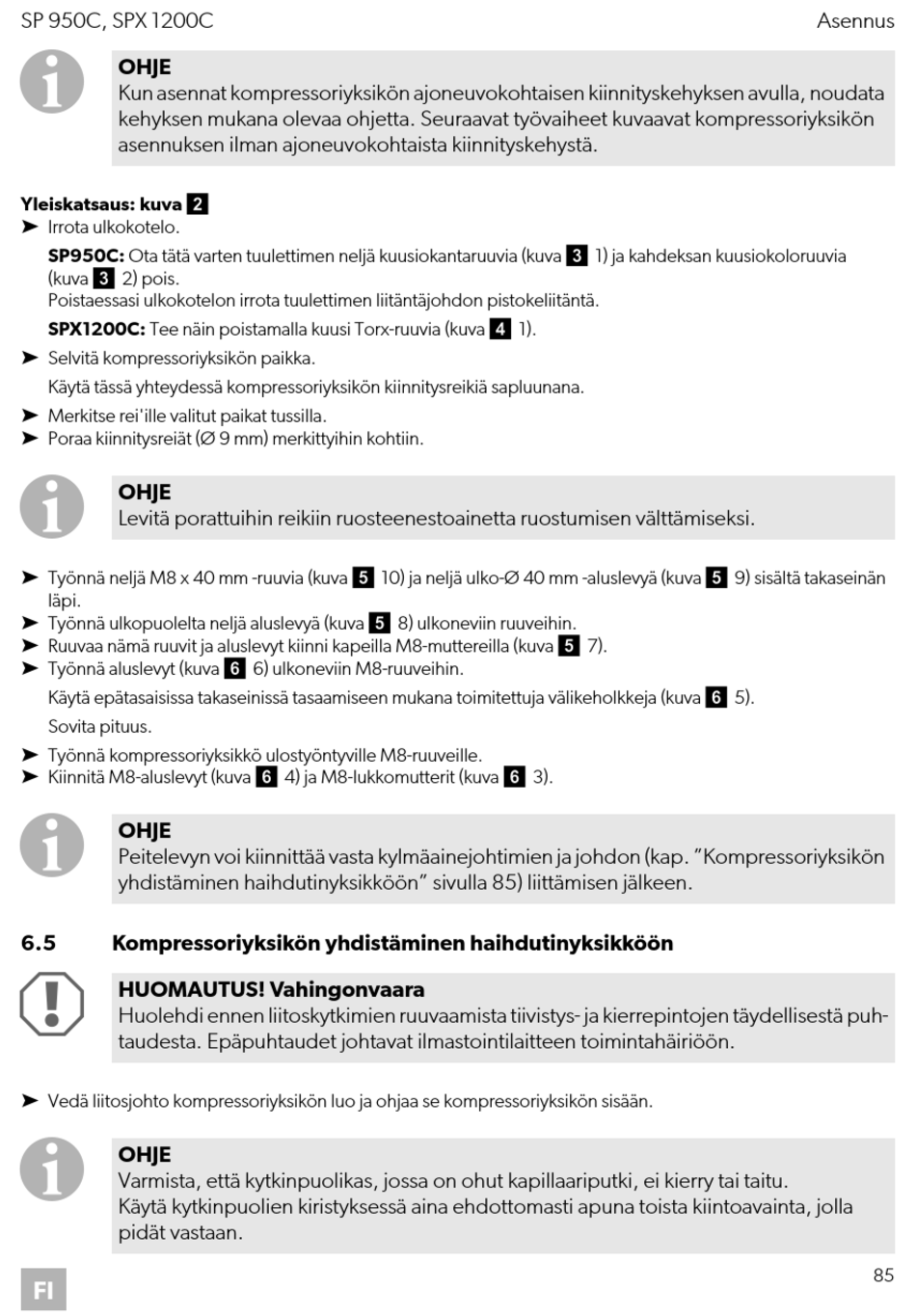

SP 950C, SPX 1200C
I
OHJE
Kun asennat kompressoriyksikön ajoneuvokohtaisen kiinnityskehyksen avulla, noudata
kehyksen mukana olevaa ohjetta. Seuraavat työvaiheet kuvaavat kompressoriyksikön
asennuksen ilman ajoneuvokohtaista kiinnityskehystä.
Yleiskatsaus: kuva 2
➤ Irrota ulkokotelo.
SP950C: Ota tätä varten tuulettimen neljä kuusiokantaruuvia (kuva 3 1) ja kahdeksan kuusiokoloruuvia
(kuva 3 2) pois.
Poistaessasi ulkokotelon irrota tuulettimen liitäntäjohdon pistokeliitäntä.
SPX1200C: Tee näin poistamalla kuusi Torx-ruuvia (kuva 4 1).
➤ Selvitä kompressoriyksikön paikka.
Käytä tässä yhteydessä kompressoriyksikön kiinnitysreikiä sapluunana.
➤ Merkitse rei'ille valitut paikat tussilla.
➤ Poraa kiinnitysreiät (Ø 9 mm) merkittyihin kohtiin.
I
OHJE
Levitä porattuihin reikiin ruosteenestoainetta ruostumisen välttämiseksi.
➤ Työnnä neljä M8 x 40 mm -ruuvia (kuva 5 10) ja neljä ulko-Ø 40 mm -aluslevyä (kuva 5 9) sisältä takaseinän
läpi.
➤ Työnnä ulkopuolelta neljä aluslevyä (kuva 5 8) ulkoneviin ruuveihin.
➤ Ruuvaa nämä ruuvit ja aluslevyt kiinni kapeilla M8-muttereilla (kuva 5 7).
➤ Työnnä aluslevyt (kuva 6 6) ulkoneviin M8-ruuveihin.
Käytä epätasaisissa takaseinissä tasaamiseen mukana toimitettuja välikeholkkeja (kuva 6 5).
Sovita pituus.
➤ Työnnä kompressoriyksikkö ulostyöntyville M8-ruuveille.
➤ Kiinnitä M8-aluslevyt (kuva 6 4) ja M8-lukkomutterit (kuva 6 3).
I
OHJE
Peitelevyn voi kiinnittää vasta kylmäainejohtimien ja johdon (kap. "Kompressoriyksikön
yhdistäminen haihdutinyksikköön" sivulla 85) liittämisen jälkeen.
6.5 Kompressoriyksikön yhdistäminen haihdutinyksikköön
A
HUOMAUTUS! Vahingonvaara
Huolehdi ennen liitoskytkimien ruuvaamista tiivistys- ja kierrepintojen täydellisestä puh-
taudesta. Epäpuhtaudet johtavat ilmastointilaitteen toimintahäiriöön.
➤ Vedä liitosjohto kompressoriyksikön luo ja ohjaa se kompressoriyksikön sisään.
I
OHJE
Varmista, että kytkinpuolikas, jossa on ohut kapillaariputki, ei kierry tai taitu.
Käytä kytkinpuolien kiristyksessä aina ehdottomasti apuna toista kiintoavainta, jolla
pidät vastaan.
FI
Asennus
85
