Bauanleitung 122.902
Drahtlose Energieübertragung
1
1
1a

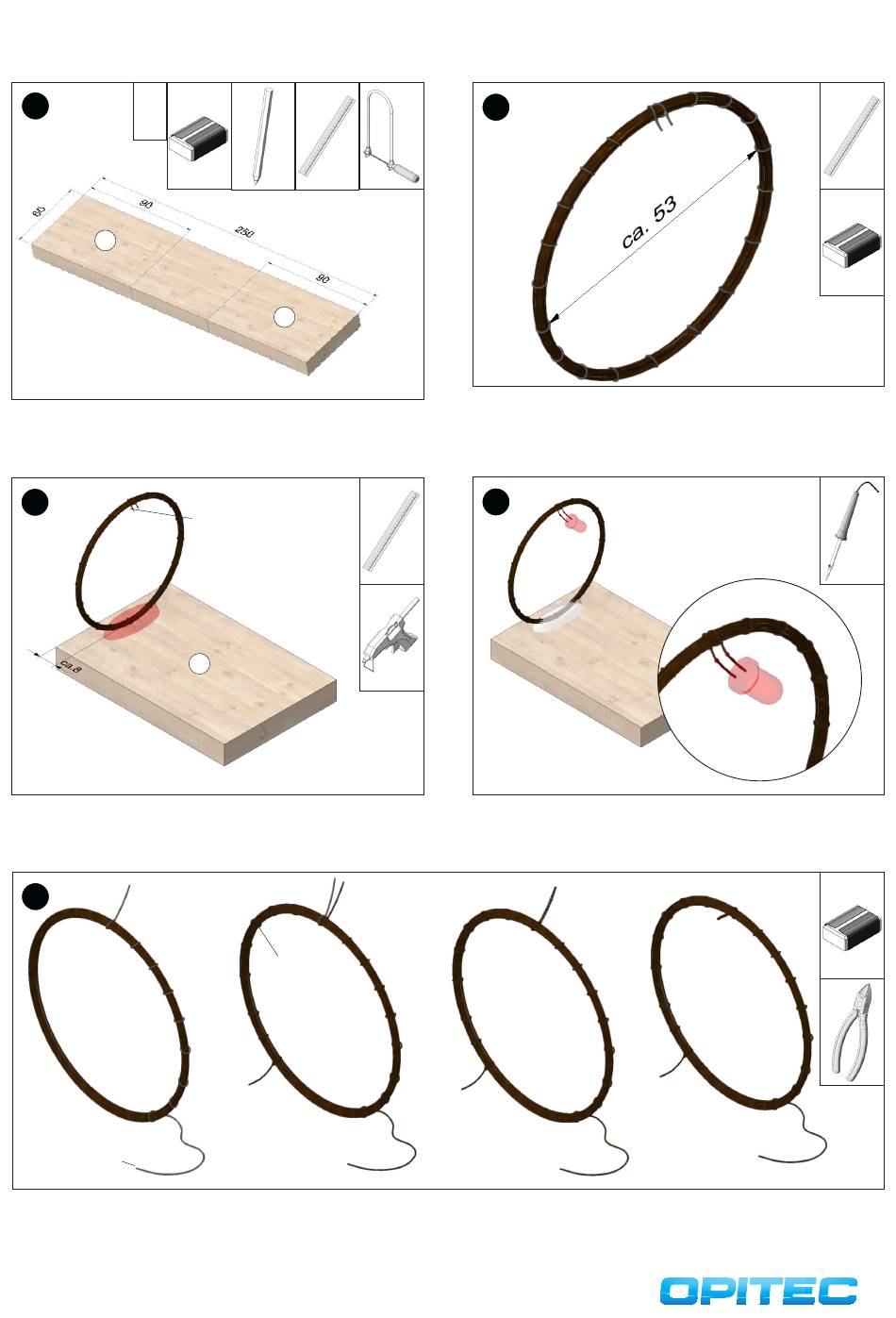

Von der Holzleiste (1) zwei Stücke mit einer Länge von 90 mm ablän-
gen und Sägeschnitte säubern.
3
Die Luftspule, wie gezeigt, mit Heißkleber auf die Grundplatte (1a)
aufkleben.
5
Drahtende
Abb. 1
Drahtanfang
Vom übrigen Kupferlackdraht ein ca. 80 mm langes Drahtstück ablängen und beidseitig mit Schleifpapier abisolieren. Den restlichen Draht ebenso
beidseitig abisolieren. Die zweite Luftspule so wickeln, dass beide Drahtenden, wie abgebildet, herausragen. (Abb. 1) Das 80 mm-Drahtstück um die
Spule wickeln. (Abb. 2) Die beiden oberen Drahtenden miteinander verdrillen. (Abb. 3) Das verdrillte Ende auf ca. 5 mm kürzen. (Abb.4)
2
1b
Anschlusskabel
für LED
1a
Drahtstück
ca. 80mm
Abb. 2
2
Aus einem Kupferlackdraht (2) eine Luftspule mit einem Innendurch-
messer von ca. 53 mm wickeln. Mit den Drahtenden so umwickeln,
dass ein gefestiger Ring entsteht. Die beiden Kabelenden so wickeln,
dass diese oben ca. 3-5 mm überstehen. Kabelenden mit Schleifpapier
abisolieren.
4
Anschluss
Batterie
Die LED. an den Anschlusskabeln der Spule anlöten.
Drahtenden
verdrillen
Abb. 3
Anschluss
Batterie (B)
Drahtende
auf 5mm
kürzen.
Abb. 4
Anschluss
Transistor (T)
Anschluss
Widerstand (W)
