Seite 1
Metallsäge Seitenschneider Lötkolben Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogi- schen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
Seite 2

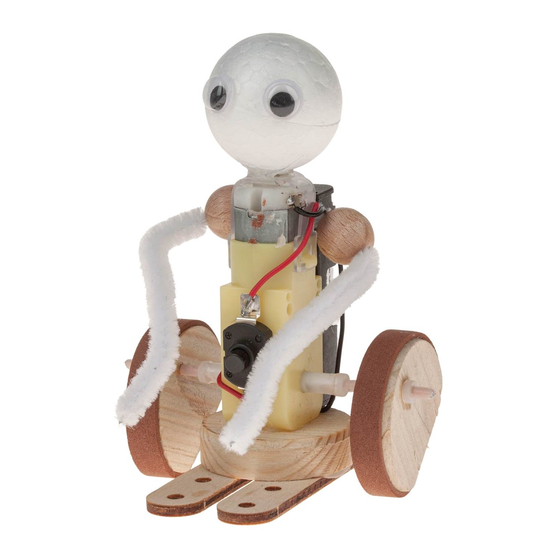

Bauanleitung 122.913 Opitec-Hopper Die beiden Holzspatel (2) auf 100 kürzen und Sägeschnitte abrunden. Den Getriebemotor (1) ausgemittelt auf dem Holzrad (4) aufleimen. Anschließend das Holzrad (4), wie abgebildet, ausgemittelt auf die Leim gut trocknen lassen. beiden Holzpatel aufleimen. Das rote Kabel des Batteriehalters (11) halbieren und alle Enden abisolieren. Das rote Kabel des Batteriehalters, wie abgebildet, an einem Schalter- anschluss (10) anlöten.
Seite 3
Bauanleitung 122.913 Opitec-Hopper Vom Schweissdraht (6) zwei Stückt á 35 mm ablängen und Sägeschnit- Die beiden Holzräder (4) wie abgebildet absägen. ø 2 mm-Bohrung te entgraten. anzeichnen und durchbohren. Anschließend die unteren Ecken leicht abrunden. Auf ein Schweißdrahtstück (6-35 mm) ein Reduzierstück aufstecken. Vom Moosgummi (5) zwei Stücke (ca. 40/100 mm) mit einer Breite von 9 mm abschneiden.
Seite 4
Bauanleitung 122.913 Opitec-Hopper Den Kopf(3) mit Heisskleber auf dem Getriebemotor aufkleben. Die Wackelaugen (12) an der Vorderseite des Kopfes (3) aufkleben. Fertig!
