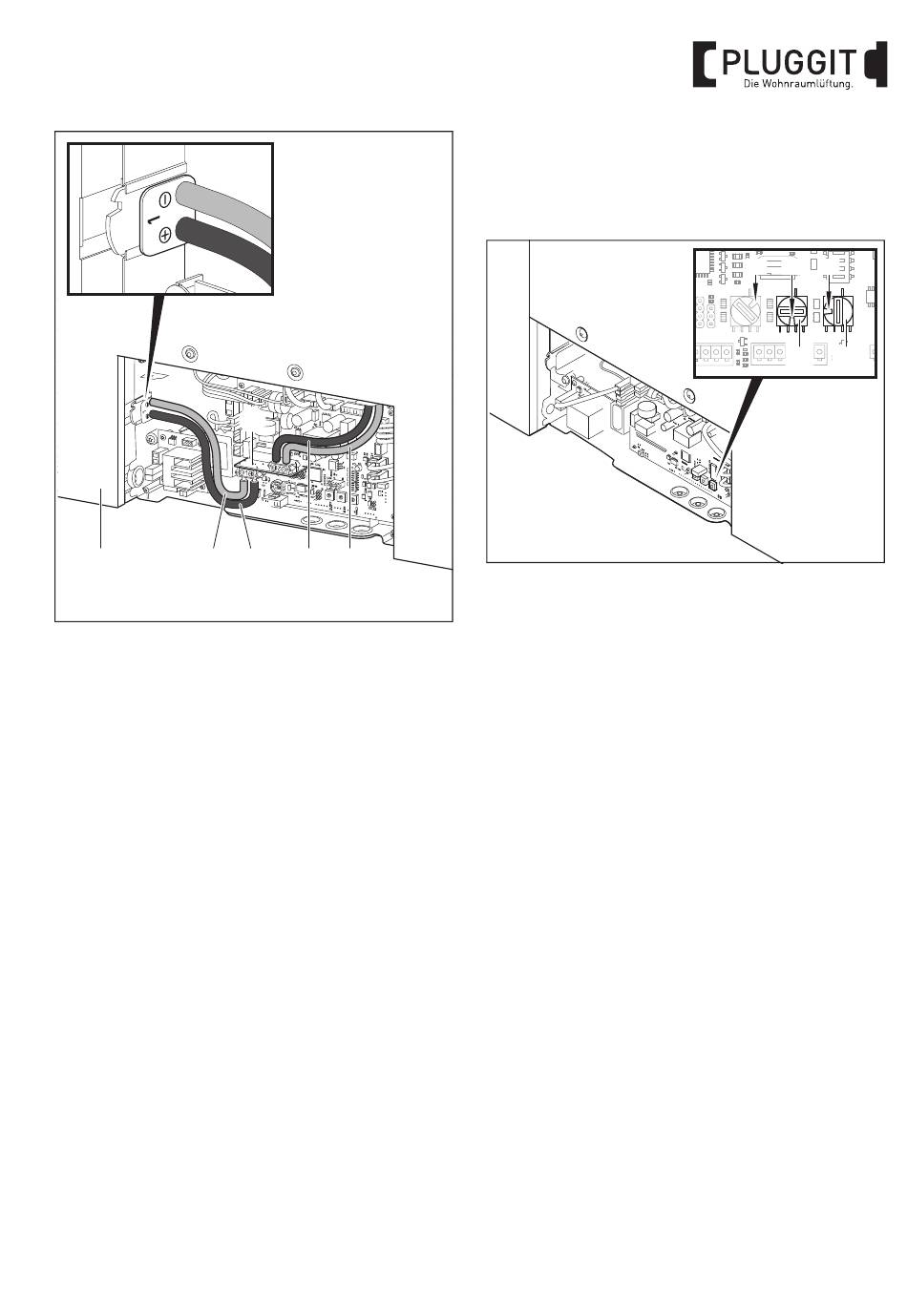

5. Schläuche (7) und (8) am Differenzdruck-
stutzen 1 des ServoFlow Kits (3) an-
schließen, zum Differenzdruckstutzen 1 des
Wohnraumlüftungsgeräts ASPH1.0 (11)
führen und gemäß der Kennzeichnung (+/+
und -/-) anschließen. Ggf. Schläuche kürzen.
6. Schläuche (9) und (10) am Differenzdruck-
stutzen 2 des ServoFlow Kits (3) an-
schließen, zum Differenzdruckstutzen 2 des
Wohnraumlüftungsgeräts ASPH1.0 (11)
führen und gemäß der Kennzeichnung (+/+
und -/-) anschließen. Ggf. Schläuche kürzen.
3
8
9
10
M+P-26A-2170
3.1.2. Inbetriebnahme
1. Nennluftvolumenstrom (Abluft) aus dem
„Lösungsvorschlag" entnehmen (beispiels-
weise 125 m³/h).
2. Aus der nachfolgenden Tabelle den Wert
gemäß des „Lösungsvorschlags" heraus-
suchen und Drehcodierschalter (27) auf die
entsprechende Position drehen.
Beispiel:
Den Wert 125 heraussuchen und Dreh-
codierschalter (27) auf Position 7 drehen.
Um einen balancierten Betrieb zu gewähr-
leisten, Drehcodierschalter (28) auf
Position 0 drehen.
BIA ServoFlow Kit ASP-SF
A
0
4
28
27
M+P-26A-2376
5
