Vimar 02973 Anwendungshinweise

SMART HOME VIEW WIRELESS

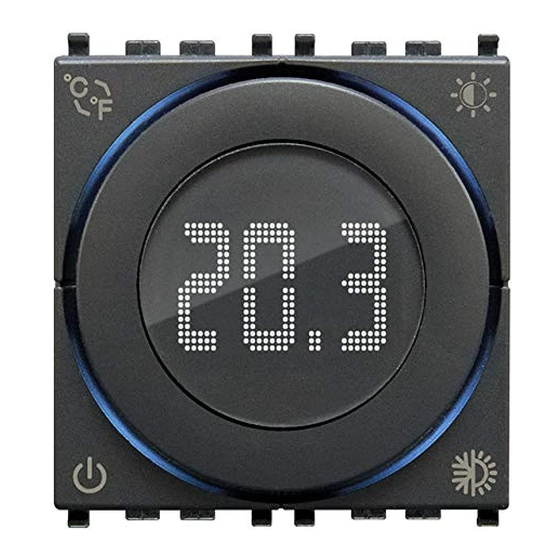

02973 - Vernetzter Thermostat mit Drehregler
ZWEI (ALTERNATIVE) BETRIEBSARTEN
Standalone •
Laden Sie die App View Wireless
verwendete Tablet/Smartphone.
Bei der erstmaligen Versorgung des Geräts sollte nach neuer Firmware gesucht und diese
gegebenenfalls zur Geräteaktualisierung installiert werden.
Entsprechend dem gewählten Modus benötigen Sie:
Standalone
Nichts weiter
Sprachassistenten Alexa, Google Assistant, Siri, Homekit zur
Sprachsteuerung
Erstellen Sie auf MyVimar (Online) Ihr Installateur-Konto.
STANDALONE-KONFIGURATION
1. Verkabeln Sie sämtliche Thermostate.
2. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten
Zugangsdaten an.
3. Erstellen Sie die Anlage und die Räume.
4. Koppeln Sie sämtliche Thermostate mit den Räumen.
Zur Kopplung des Thermostats:
• Tippen Sie auf "Hinzufügen" ( ), wählen Sie den Raum des Geräts und benennen Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone
und nähern Sie es dem Thermostat
• Halten Sie 5 s lang gedrückt; das blaue Blinken des Rings weist darauf hin, dass die
Kopplung abgeschlossen ist.
5. Stellen Sie für jeden Thermostat Funktionen und Parameter ein.
6. Öffnen Sie das Menü „Temperaturregelung" und stellen Sie für jeden Thermostat die
Zeitprogramme, die Sollwerte der Betriebsarten und die aktuelle Uhrzeit ein.
KONFIGURATION UNTER
1. Verkabeln Sie sämtliche Geräte der Anlage (Wechselschalter, Relais, Thermostate, Gateways usw.).
2. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten
Zugangsdaten an.
3. Erstellen Sie die Anlage und die Räume.
4. Koppeln Sie alle Geräte außer dem Gateway (wird zuletzt gekoppelt) mit den Räumen.
Zur Kopplung des Thermostats:
• Tippen Sie auf "Hinzufügen" ( ), wählen Sie den Raum des Thermostats und benennen Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone und
nähern Sie es dem Thermostat
• Halten Sie 5 s lang gedrückt; das blaue Blinken des Rings weist darauf hin, dass die
Kopplung abgeschlossen ist.
5. Stellen Sie für jedes Gerät Funktionen, Parameter und etwaige Zusatzgeräte (verkabelter oder
Funkschalter mit Funktionen) ein.
6. Übertragen Sie die Konfiguration der Geräte an das Gateway und verbinden Sie es mit dem
WLAN-Netzwerk.
7. Übergeben Sie die Anlage an den Administrator (der ein eigenes Profil auf MyVimar angelegt
haben muss).
Für alle Details wird auf die Anleitung der App View Wireless verwiesen, die zum Download
auf www.vimar.com verfügbar ist.
ZURÜCKSETZEN DES THERMOSTATS
Durch Zurücksetzen werden die Werkseinstellungen wiederhergestellt. Halten Sie
der ersten 5 Minuten nach Versorgung des Thermostats 30 s lang gedrückt; während der 30 s
blinkt der Ring in Blau und bestätigt daraufhin den Vorgang durch 2 weiße Blinkimpulse.
EINSTELLUNG VON DATUM/UHRZEIT ÜBER THERMOSTAT
Ist der Thermostat im Modus Standalone konfiguriert und die „Betriebsart On"-„Automatik"
eingestellt, können Datum und Uhrzeit bei einem Ausfall der Stromversorgung direkt am Gerät
ohne Benutzung der App eingegeben werden.
1. Tippen Sie auf ; damit öffnen Sie die Phase „Uhrzeiteingabe"; während dieser Phase sind
die Tasten , und wirkungslos.
2. Drehen Sie den Ring und blenden Sie die Zahl ein, die dem gewünschten Wochentag
entspricht (1=Montag, 2=Dienstag, 3=Mittwoch usw.).
3. Bestätigen Sie mit ; Sie fahren nun mit der Einstellung der Stunden fort.
4. Drehen Sie den Ring und blenden Sie die Zahl ein, die den Stunden entspricht (00, 01, 02 usw.
bis 23).
5. Bestätigen Sie mit ; Sie fahren nun mit der Einstellung der Minuten fort.
02973 03 2207
aus den Stores auf das für die Konfiguration
Gateway
Art. 20597-19597-16497-14597
App View
für die Verwaltung über Smartphone/Tablet
A
B
1
• Kurzes Drücken = Wahl von Grad Celsius/ Fahrenheit
• Langes Drücken (5 s) = der Thermostat schaltet auf Konfigurationsphase (bt)
• Anhaltendes Drücken (30 s) innerhalb der ersten 5 min nach Versorgung =
Zurücksetzen des Geräts (rst)
Einstellung der Display- und RGB-LED-Helligkeit in Standby
• 1. Drücken = Anzeige der aktuellen Helligkeit
• Erneutes Drücken= zyklische Anzeige der verfügbaren Helligkeitswerte L-3
(stark), L-2 (mittel), L-1 (gering) und L-0 (aus).
• bt = Geräte in Bluetooth-Konfiguration
• off = Thermostat aus; on = Thermostat ein
• °C = Grad Celsius; °F = Grad Fahrenheit
A
• L-0, L-1, L-2, L-3 = Helligkeit in Standby (von der schwächsten bis zur stärksten)
• H = Heizung; C = Kühlung
• opn = Fenster geöffnet (durch Magnetkontakt Art. 03980 mit Thermostat
gekoppelt)
B
Drehregler
C Beleuchtbarer Ring
• Ein- und Ausschalten
Beim Ein- oder Ausschalten setzt sich der Thermostat auf die letzte über die App
View eingestellte Betriebsart.
• Wahl der Betriebsart Heizung oder Kühlung.
Ganzer Ring blinkt blau = Thermostat wird konfiguriert
Ganzer Ring ockerfarben erleuchtet* = Thermostat in Betriebsart Heizung und Relais
aktiviert
Ganzer Ring hellblau erleuchtet* = Thermostat in Betriebsart Kühlung und Relais aktiviert
• Orange erleuchtet = Thermostat in Betriebsart Heizung und Relais nicht aktiviert
• Hellblau erleuchtet = Thermostat in Betriebsart Kühlung und Relais nicht akti-
1
In Standby wird die Helligkeit bei der Konfiguration eingestellt; andernfalls liegt der
maximale Wert vor.
• Rotes Blinken = der Thermostat hat im automatischen Betrieb die Uhrzeit verlo-
innerhalb
2
Sobald der Thermostat vom Gateway erneut die Uhrzeit empfängt. schaltet er
wieder auf automatischen Betrieb, wonach das Blinken endet.
* Orange mit automatischer Farbe oder mit ausgewählter Farbe.
** Hellblau mit automatischer Farbe oder mit ausgewählter Farbe.
6. Drehen Sie den Ring und blenden Sie die Zahl ein, die den Minuten entspricht (00, 01, 02 usw.
bis 59).
7. Bestätigen Sie mit
Display und Teil 2 des Rings hören zu blinken auf.
HINWEIS: Bei der Einstellung blinken das Display und der Teil 2 des Rings, außerdem blinkt die
Taste in Rot. Sollten Sie innerhalb von 2 Minuten keine Einstellung vornehmen,
beendet der Thermostat den Vorgang.
Display
Anzeigen des Rings
viert
ren und ist daher auf Handbetrieb übergegangen.
; der Thermostat kehrt in den Status vor dem Stromausfall zurück,
36063 Marostica VI - Italy
C
2
Viale Vicenza 14
www.vimar.com
