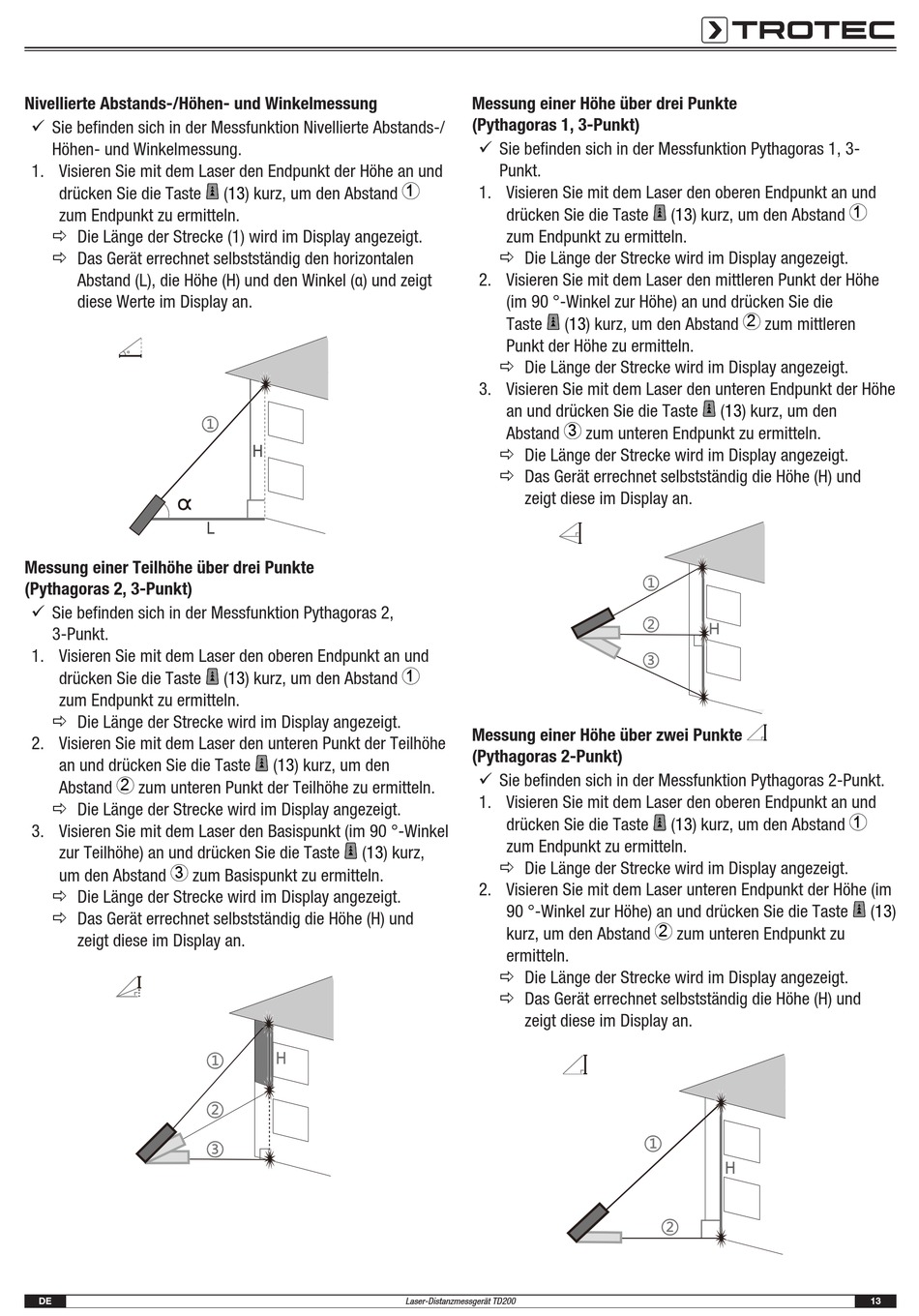

Nivellierte Abstands-/Höhen- und Winkelmessung
ü Sie befinden sich in der Messfunktion Nivellierte Abstands-/
Höhen- und Winkelmessung.
1. Visieren Sie mit dem Laser den Endpunkt der Höhe an und
drücken Sie die Taste (13) kurz, um den Abstand
zum Endpunkt zu ermitteln.
ð Die Länge der Strecke (1) wird im Display angezeigt.
ð Das Gerät errechnet selbstständig den horizontalen
Abstand (L), die Höhe (H) und den Winkel (α) und zeigt
diese Werte im Display an.
Messung einer Teilhöhe über drei Punkte
(Pythagoras 2, 3-Punkt)
ü Sie befinden sich in der Messfunktion Pythagoras 2,
3-Punkt.
1. Visieren Sie mit dem Laser den oberen Endpunkt an und
drücken Sie die Taste (13) kurz, um den Abstand
zum Endpunkt zu ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
2. Visieren Sie mit dem Laser den unteren Punkt der Teilhöhe
an und drücken Sie die Taste (13) kurz, um den
2
Abstand
zum unteren Punkt der Teilhöhe zu ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
3. Visieren Sie mit dem Laser den Basispunkt (im 90 °-Winkel
zur Teilhöhe) an und drücken Sie die Taste (13) kurz,
3
um den Abstand
zum Basispunkt zu ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
ð Das Gerät errechnet selbstständig die Höhe (H) und
zeigt diese im Display an.
DE
H
L
H
Messung einer Höhe über drei Punkte
(Pythagoras 1, 3-Punkt)
ü Sie befinden sich in der Messfunktion Pythagoras 1, 3-
Punkt.
1
1. Visieren Sie mit dem Laser den oberen Endpunkt an und
drücken Sie die Taste (13) kurz, um den Abstand
zum Endpunkt zu ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
2. Visieren Sie mit dem Laser den mittleren Punkt der Höhe
(im 90 °-Winkel zur Höhe) an und drücken Sie die
Taste (13) kurz, um den Abstand
Punkt der Höhe zu ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
3. Visieren Sie mit dem Laser den unteren Endpunkt der Höhe
an und drücken Sie die Taste (13) kurz, um den
3
Abstand
ð Die Länge der Strecke wird im Display angezeigt.
ð Das Gerät errechnet selbstständig die Höhe (H) und
zeigt diese im Display an.
1
Messung einer Höhe über zwei Punkte
(Pythagoras 2-Punkt)
ü Sie befinden sich in der Messfunktion Pythagoras 2-Punkt.
1. Visieren Sie mit dem Laser den oberen Endpunkt an und
drücken Sie die Taste (13) kurz, um den Abstand
zum Endpunkt zu ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
2. Visieren Sie mit dem Laser unteren Endpunkt der Höhe (im
90 °-Winkel zur Höhe) an und drücken Sie die Taste (13)
kurz, um den Abstand
ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
ð Das Gerät errechnet selbstständig die Höhe (H) und
zeigt diese im Display an.
Laser-Distanzmessgerät TD200
2
zum unteren Endpunkt zu ermitteln.
H
2
zum unteren Endpunkt zu
H
1
zum mittleren
1
13
