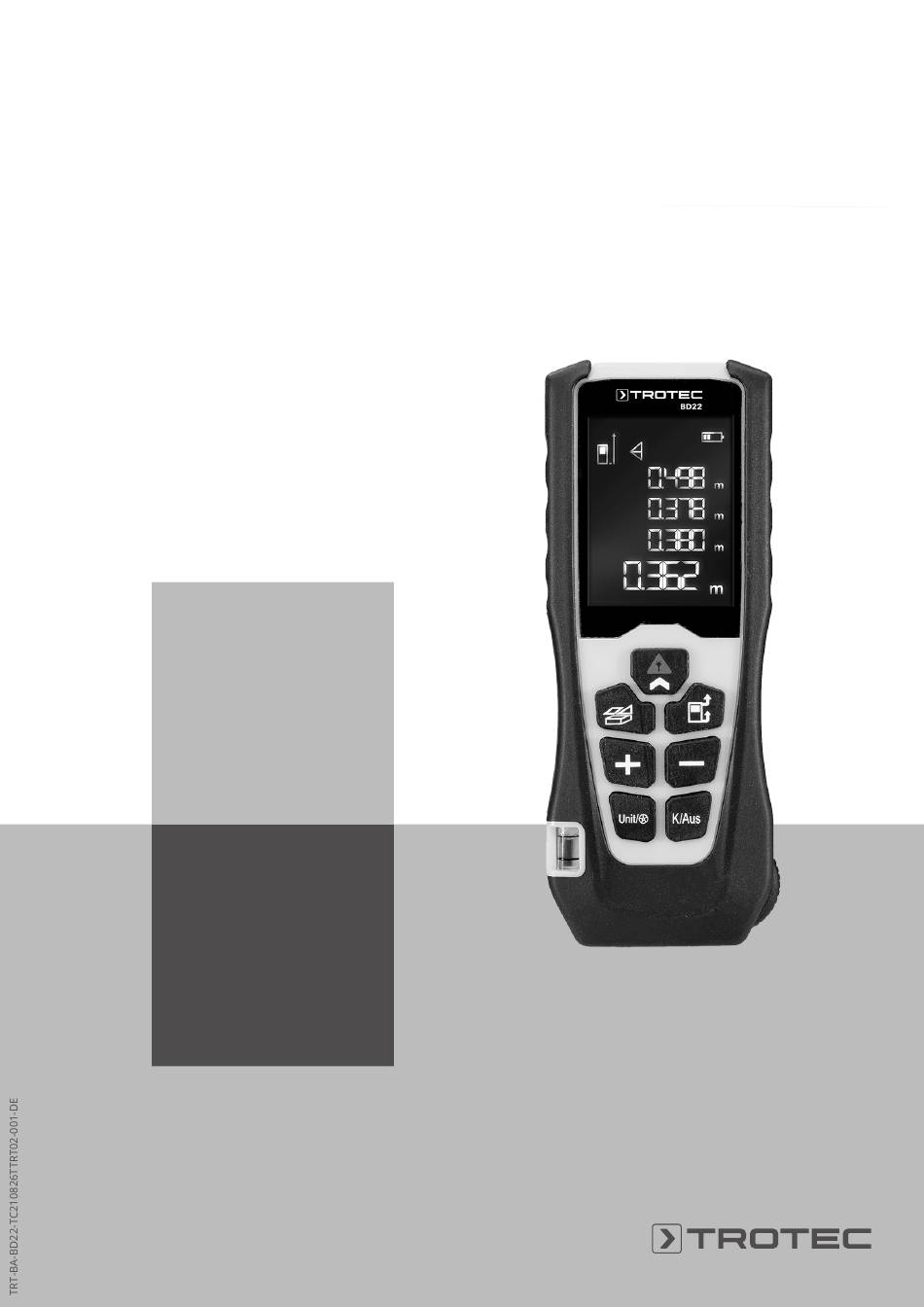

- Seite 1 BD22 BEDIENUNGSANLEITUNG LASER-DISTANZMESSGERÄT...
-
Seite 2: Inhaltsverzeichnis
• Verwenden Sie das Gerät nur, wenn ausreichende Sicherheitsvorkehrungen an der Vermessungsstelle getroffen wurden (z. B. bei Messungen an öffentlichen Straßen, auf Baustellen, etc.). Andernfalls verwenden Sie das Gerät nicht. • Beachten Sie die Lager- und Betriebsbedingungen (siehe Technische Daten). Laser-Distanzmessgerät BD22... -
Seite 3: Personalqualifikation
Messbereichs. Beachten Sie dabei die technischen Daten und halten Sie diese ein. Vorsicht Um das Gerät bestimmungsgemäß zu verwenden, verwenden Halten Sie ausreichend Abstand zu Wärmequellen. Sie ausschließlich von Trotec geprüftes Zubehör bzw. von Hinweis Trotec geprüfte Ersatzteile. Um Beschädigungen am Gerät zu vermeiden, setzen Vorhersehbare Fehlanwendung Sie es keinen extremen Temperaturen, extremer Verwenden Sie das Gerät nicht in explosionsgefährdeten... -
Seite 4: Gerätedarstellung
10 Taste C/Off Kurz drücken: Letzten Wert löschen Lang drücken: Gerät ausschalten 11 Taste Unit/ Kurz drücken: Rollenmessung Lang drücken: Einheiten wechseln (m/ft/ ft+in/in) 12 Taste + Nächsten Wert der Chronik abfragen 13 Taste Kurz drücken: Messmodus wechseln Lang drücken: Signalton ein/aus Laser-Distanzmessgerät BD22... -
Seite 5: Transport Und Lagerung
ð Das Ein- oder Ausschalten wird mit einem kurzen einer geeigneten Tasche, um es vor Einwirkungen von außen zu Signalton bestätigt. schützen. Messung abbrechen und Anzeige löschen 1. Drücken Sie die Taste C/Off (10) kurz, um die aktuelle Messung abzubrechen bzw. um die angezeigten Messwerte schrittweise zu löschen. Laser-Distanzmessgerät BD22... - Seite 6 Taste C/Off (10), um ins Messmenü zurückzukehren. Drücken Sie die Taste Unit/ (11), um zum Messmodus Rollenmaß zurückzukehren. Drücken Sie kurz die Taste C/Off (10), um in den Laser- Messmodus zurückzukehren. Info Das Speichern und Abrufen von Messwerten funktioniert nicht im Messmodus Rollenmaß. Laser-Distanzmessgerät BD22...
- Seite 7 ð Das Gerät errechnet nach dem zweiten Drücken der Taste selbstständig die Fläche und zeigt diese in der unteren Messwertanzeige (20) an. • MIN-Wert: das Lot auf eine Wand/eine Bodenfläche ermitteln • Aktueller Wert: einen vorgegebenen Wert für eine Entfernung anzeichnen (z. B. ein Maß aus einem Grundriss) Laser-Distanzmessgerät BD22...
- Seite 8 Messpunkt aus (Punkt B) und drücken Sie die Taste einmal kurz, um die horizontale Entfernung zu messen. ð Der zweite Messwert wird in der Anzeige Messwert 2 (18) angezeigt. ð Die zu ermittelnde Strecke wird als Ergebnis in der unteren Messwertanzeige (20) angezeigt. Laser-Distanzmessgerät BD22...
- Seite 9 ð Die zu ermittelnde Strecke wird als Ergebnis in der unteren Sie die Taste einmal kurz, um die horizontale Messwertanzeige (20) angezeigt. Entfernung zu messen. ð Der dritte Messwert wird in der Anzeige Messwert 3 (19) angezeigt. ð Die zu ermittelnde Teilhöhe wird als Ergebnis in der unteren Messwertanzeige (20) angezeigt. Laser-Distanzmessgerät BD22...
- Seite 10 ð Die gemessene Strecke wird als Ergebnis in der unteren Messwertanzeige (20) angezeigt. Max.10m Info Notieren Sie sich das Ergebnis. Das Ergebnis wird nicht in der Chronik gespeichert. 3. Drücken Sie die Taste C/Off (10) kurz, um in den Laser- Messmodus zurückzukehren. Laser-Distanzmessgerät BD22...
-
Seite 11: Wartung Und Reparatur
Wasser zum Anfeuchten des Tuches. die Anzeige weiterhin Reparatur erscheint, kontaktieren Sie den Nehmen Sie keine Änderungen am Gerät vor und bauen Sie Trotec Kundendienst. keine Ersatzteile ein. Wenden Sie sich zur Reparatur oder Geräteüberprüfung an den Hersteller. Laser-Distanzmessgerät BD22... -
Seite 12: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Für viele EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Ansonsten wenden Sie sich bitte an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter. - Seite 13 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
