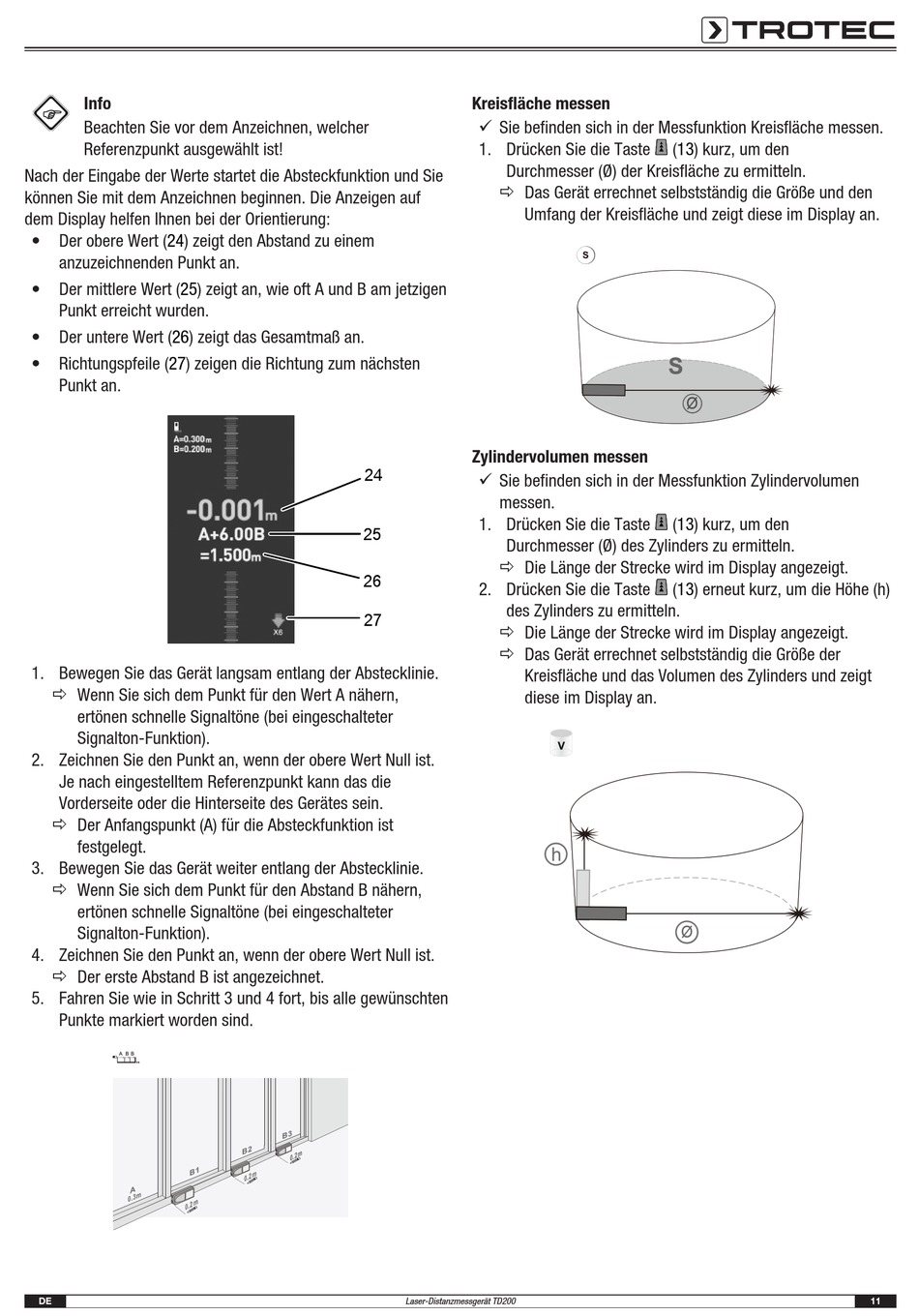

Beachten Sie vor dem Anzeichnen, welcher
Referenzpunkt ausgewählt ist!
Nach der Eingabe der Werte startet die Absteckfunktion und Sie
können Sie mit dem Anzeichnen beginnen. Die Anzeigen auf
dem Display helfen Ihnen bei der Orientierung:
• Der obere Wert (24) zeigt den Abstand zu einem
anzuzeichnenden Punkt an.
• Der mittlere Wert (25) zeigt an, wie oft A und B am jetzigen
Punkt erreicht wurden.
• Der untere Wert (26) zeigt das Gesamtmaß an.
• Richtungspfeile (27) zeigen die Richtung zum nächsten
Punkt an.
1. Bewegen Sie das Gerät langsam entlang der Abstecklinie.
ð Wenn Sie sich dem Punkt für den Wert A nähern,
ertönen schnelle Signaltöne (bei eingeschalteter
Signalton-Funktion).
2. Zeichnen Sie den Punkt an, wenn der obere Wert Null ist.
Je nach eingestelltem Referenzpunkt kann das die
Vorderseite oder die Hinterseite des Gerätes sein.
ð Der Anfangspunkt (A) für die Absteckfunktion ist
festgelegt.
3. Bewegen Sie das Gerät weiter entlang der Abstecklinie.
ð Wenn Sie sich dem Punkt für den Abstand B nähern,
ertönen schnelle Signaltöne (bei eingeschalteter
Signalton-Funktion).
4. Zeichnen Sie den Punkt an, wenn der obere Wert Null ist.
ð Der erste Abstand B ist angezeichnet.
5. Fahren Sie wie in Schritt 3 und 4 fort, bis alle gewünschten
Punkte markiert worden sind.
DE
Kreisfläche messen
ü Sie befinden sich in der Messfunktion Kreisfläche messen.
1. Drücken Sie die Taste (13) kurz, um den
Durchmesser (Ø) der Kreisfläche zu ermitteln.
ð Das Gerät errechnet selbstständig die Größe und den
Umfang der Kreisfläche und zeigt diese im Display an.
Zylindervolumen messen
24
ü Sie befinden sich in der Messfunktion Zylindervolumen
messen.
1. Drücken Sie die Taste (13) kurz, um den
25
Durchmesser (Ø) des Zylinders zu ermitteln.
ð Die Länge der Strecke wird im Display angezeigt.
26
2. Drücken Sie die Taste (13) erneut kurz, um die Höhe (h)
des Zylinders zu ermitteln.
27
ð Die Länge der Strecke wird im Display angezeigt.
ð Das Gerät errechnet selbstständig die Größe der
Kreisfläche und das Volumen des Zylinders und zeigt
diese im Display an.
Laser-Distanzmessgerät TD200
Ø
