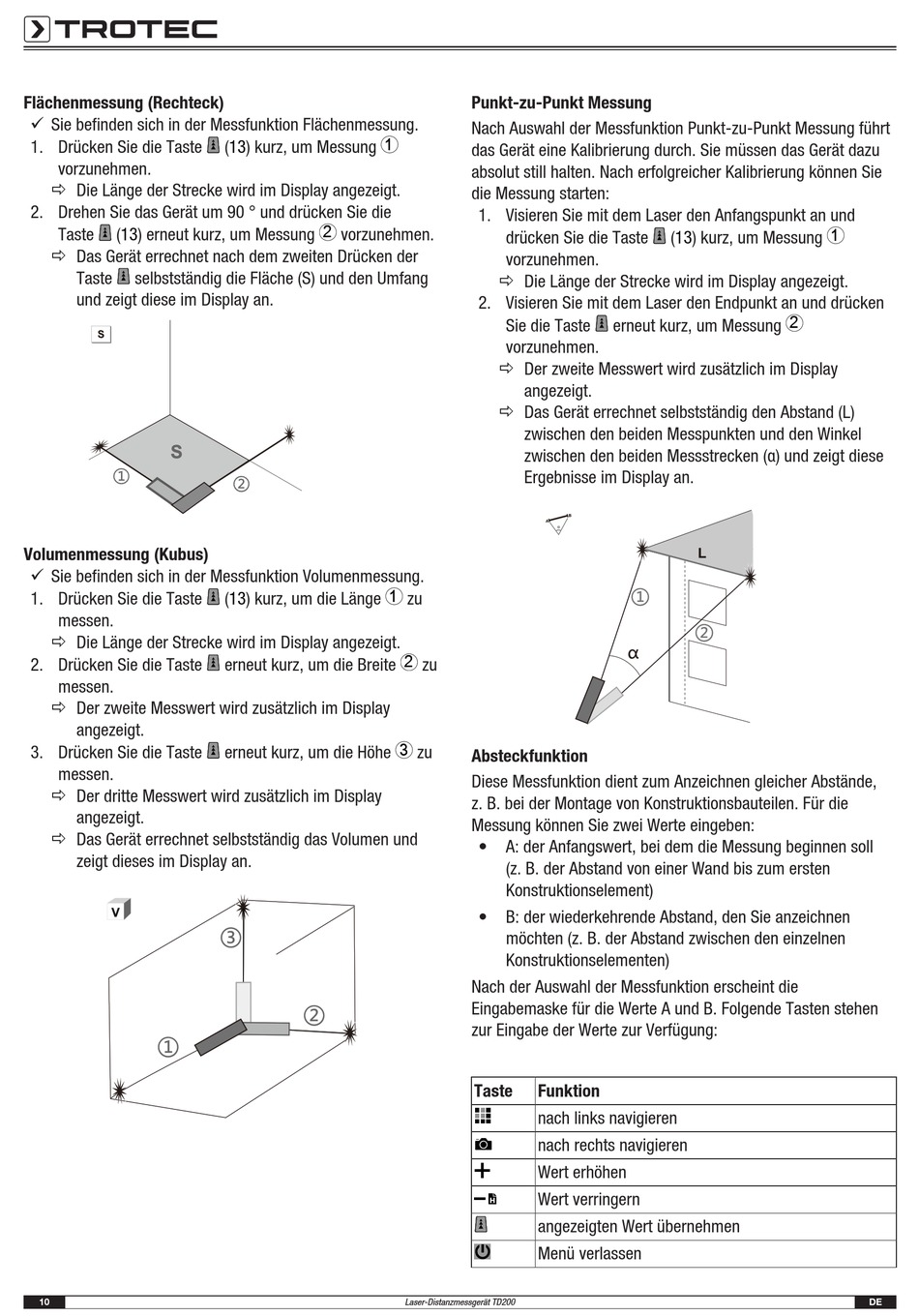

Flächenmessung (Rechteck)
ü Sie befinden sich in der Messfunktion Flächenmessung.
1. Drücken Sie die Taste (13) kurz, um Messung
vorzunehmen.
ð Die Länge der Strecke wird im Display angezeigt.
2. Drehen Sie das Gerät um 90 ° und drücken Sie die
Taste (13) erneut kurz, um Messung
ð Das Gerät errechnet nach dem zweiten Drücken der
Taste selbstständig die Fläche (S) und den Umfang
und zeigt diese im Display an.
Volumenmessung (Kubus)
ü Sie befinden sich in der Messfunktion Volumenmessung.
1. Drücken Sie die Taste (13) kurz, um die Länge
messen.
ð Die Länge der Strecke wird im Display angezeigt.
2. Drücken Sie die Taste erneut kurz, um die Breite
messen.
ð Der zweite Messwert wird zusätzlich im Display
angezeigt.
3. Drücken Sie die Taste erneut kurz, um die Höhe
messen.
ð Der dritte Messwert wird zusätzlich im Display
angezeigt.
ð Das Gerät errechnet selbstständig das Volumen und
zeigt dieses im Display an.
10
Punkt-zu-Punkt Messung
Nach Auswahl der Messfunktion Punkt-zu-Punkt Messung führt
1
das Gerät eine Kalibrierung durch. Sie müssen das Gerät dazu
absolut still halten. Nach erfolgreicher Kalibrierung können Sie
die Messung starten:
1. Visieren Sie mit dem Laser den Anfangspunkt an und
2
vorzunehmen.
2. Visieren Sie mit dem Laser den Endpunkt an und drücken
1
zu
2
zu
3
zu
Absteckfunktion
Diese Messfunktion dient zum Anzeichnen gleicher Abstände,
z. B. bei der Montage von Konstruktionsbauteilen. Für die
Messung können Sie zwei Werte eingeben:
• A: der Anfangswert, bei dem die Messung beginnen soll
• B: der wiederkehrende Abstand, den Sie anzeichnen
Nach der Auswahl der Messfunktion erscheint die
Eingabemaske für die Werte A und B. Folgende Tasten stehen
zur Eingabe der Werte zur Verfügung:
Taste
Laser-Distanzmessgerät TD200
drücken Sie die Taste (13) kurz, um Messung
vorzunehmen.
ð Die Länge der Strecke wird im Display angezeigt.
Sie die Taste erneut kurz, um Messung
vorzunehmen.
ð Der zweite Messwert wird zusätzlich im Display
angezeigt.
ð Das Gerät errechnet selbstständig den Abstand (L)
zwischen den beiden Messpunkten und den Winkel
zwischen den beiden Messstrecken (α) und zeigt diese
Ergebnisse im Display an.
(z. B. der Abstand von einer Wand bis zum ersten
Konstruktionselement)
möchten (z. B. der Abstand zwischen den einzelnen
Konstruktionselementen)
Funktion
nach links navigieren
nach rechts navigieren
Wert erhöhen
Wert verringern
angezeigten Wert übernehmen
Menü verlassen
1
2
