MEC 200
MEC 200 REVERSIBILE
Mit MEC 200 REVERSIBILE ist es möglich, das Tor von Hand zu öffnen oder zu schließen im Falle eines Stromausfalls und der
Entriegelungsschlüssel E17 ist nicht erforderlich. Bei dieser Art von Installation wird empfohlen, ein Elektroschloss am Tor zu
montieren, um es geschlossen zu halten: im Falle eines Stromausfalls lösen Sie zuerst das Elektroschloß und öffnen Sie das Tor
manuell. Es ist in der einphasigen und dreiphasigen Ausführung 0,37 kW/0,5 PS lieferbar.
WICHTIG: Verwenden Sie bei MEC 200 REVERSIBILE die Steuerung Elpro 37 FN.
Elektroschloß
Anschlag
Tor
Obere Führung
Es wird empfohlen, dass das Elektroschloss in vertikaler Position auf der oberen Führung in einer solchen Position am Torpfeiler
befestigt ist, dass die Entriegelung durch den kundenspezi schen Schlüssel entweder von innerhalb oder außerhalb des Tors
ermöglicht wird. Es wird außerdem empfohlen, sicherzustellen, dass die Führung ausreichend robust ist, wenn keine
Verstärkungsplatte angebracht wird.
Elektromechanischer Schiebetorantrieb
Elektroschloß
mit Stützplatte
Elektroschloß
Pfeiler
Entriegelungs-
schlüssel
Torschließung
Richtung
Elektroschloß
Stromversorgung
von der Steuerung
Obere
Führung
Torschließung
Richtung
7
Elektroschloß
Elektroschloß
Anschlag
Lassen Sie für
den Anschlag
genügend Platz
zwischen dem
Elektroschloss
und dem Tor

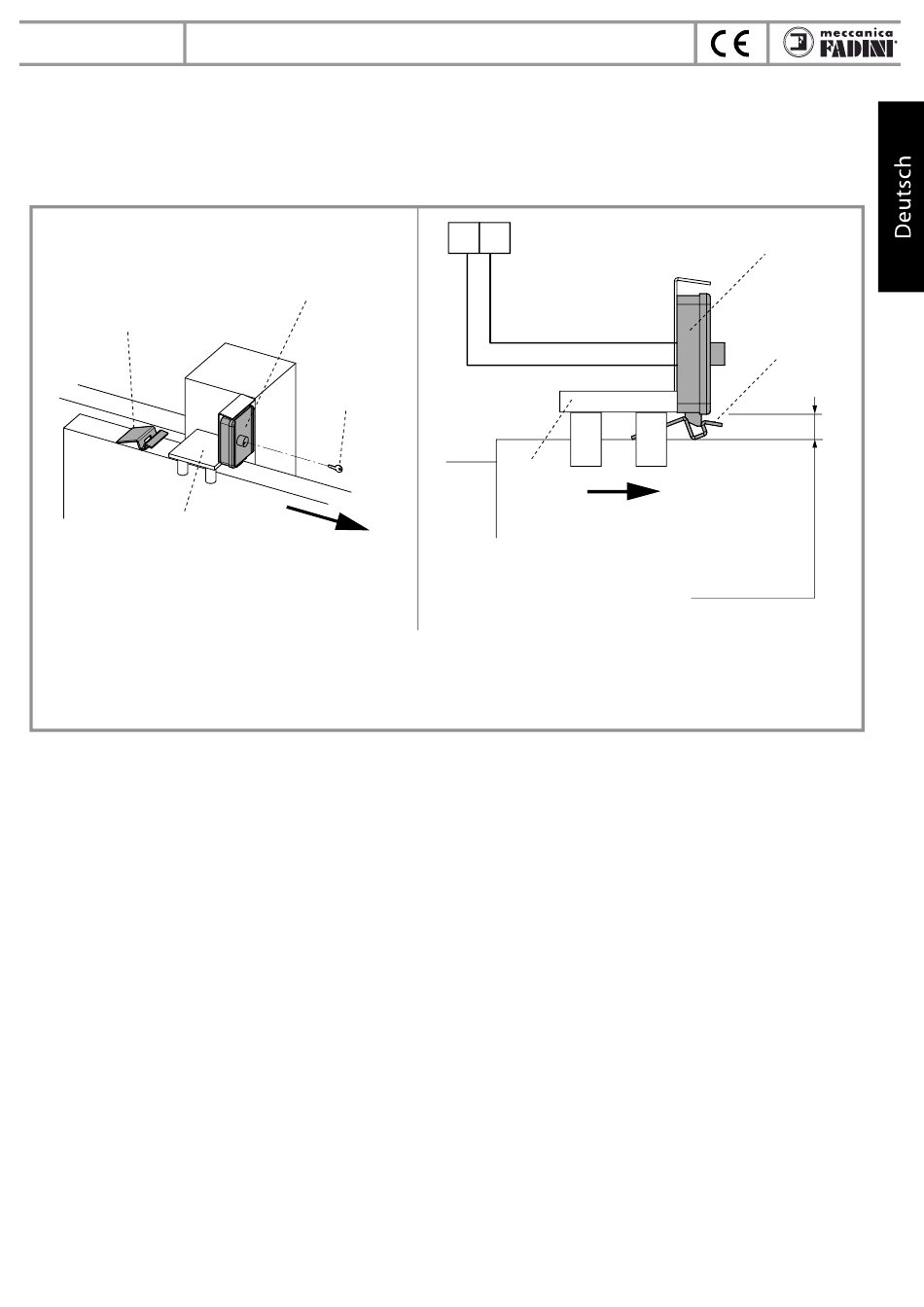

Abb. 10
