MEC 200
ANLEITUNG ZUR INSTALLATION DES SCHIEBETORANTRIEBS MEC 200 IN DER VERTIKALEN UND HORIZONTALEN AUSFÜHRUNG
FÜR EINE RICHTIGE INSTALLATION UND EINWANDFREIE FUNKTION VON MEC 200 FOLGEN SIE DIE IN DIESEM HANDBUCH GENANNTE
ANLEITUNG UND BEACHTEN SIE DIE DIAGRAMME.
Mec 200 ist ein äußerst vielseitiges System, das für jedes Schiebetor geeignet ist, da es vertikal oder horizontal montiert werden
kann und der Motor in verschiedenen Leistungsausführungen erhältlich ist, wie 0,37 kW (0,5 PS, einphasig und dreiphasig); 0,73
kW (1,0 PS einphasig und dreiphasig); 1,1 kW (1,5 PS nur dreiphasig). Es ist eine starke und zuverlässige Automatisierung. Es verfügt
über eine manuell einstellbare Kupplung. Schneckenkopplung aus Bronze und Stahl auf Lagern montiert und vollständig im Ölbad
gelagert. Ein manuelles Entriegelungssystem ermöglicht das manuelle Betätigen des Tors bei Stromausfall.
TOR ÜBERPRÜFEN
Stellen Sie sicher, dass die Laufschiene fest auf einem festen Untergrund verankert ist, um eine Verformung zu vermeiden, die zu
einer unausgeglichenen Bewegung des Tors führen könnte.
WICHTIG:
!
• Stellen Sie sicher, dass die Toranschläge in der offenen und geschlossenen Torposition montiert sind, damit das
Tor die zulässige Grenze nicht überfahren wird und nicht aus der oberen Führung herausgeht;
• Stellen Sie sicher, dass ein System am Tor montiert ist, um ein Umfallen zu verhindern;
• das Tor darf nicht gegen besondere Torpfosten oder Anschläge stößen, um Schäden an der Struktur zu vermeiden.

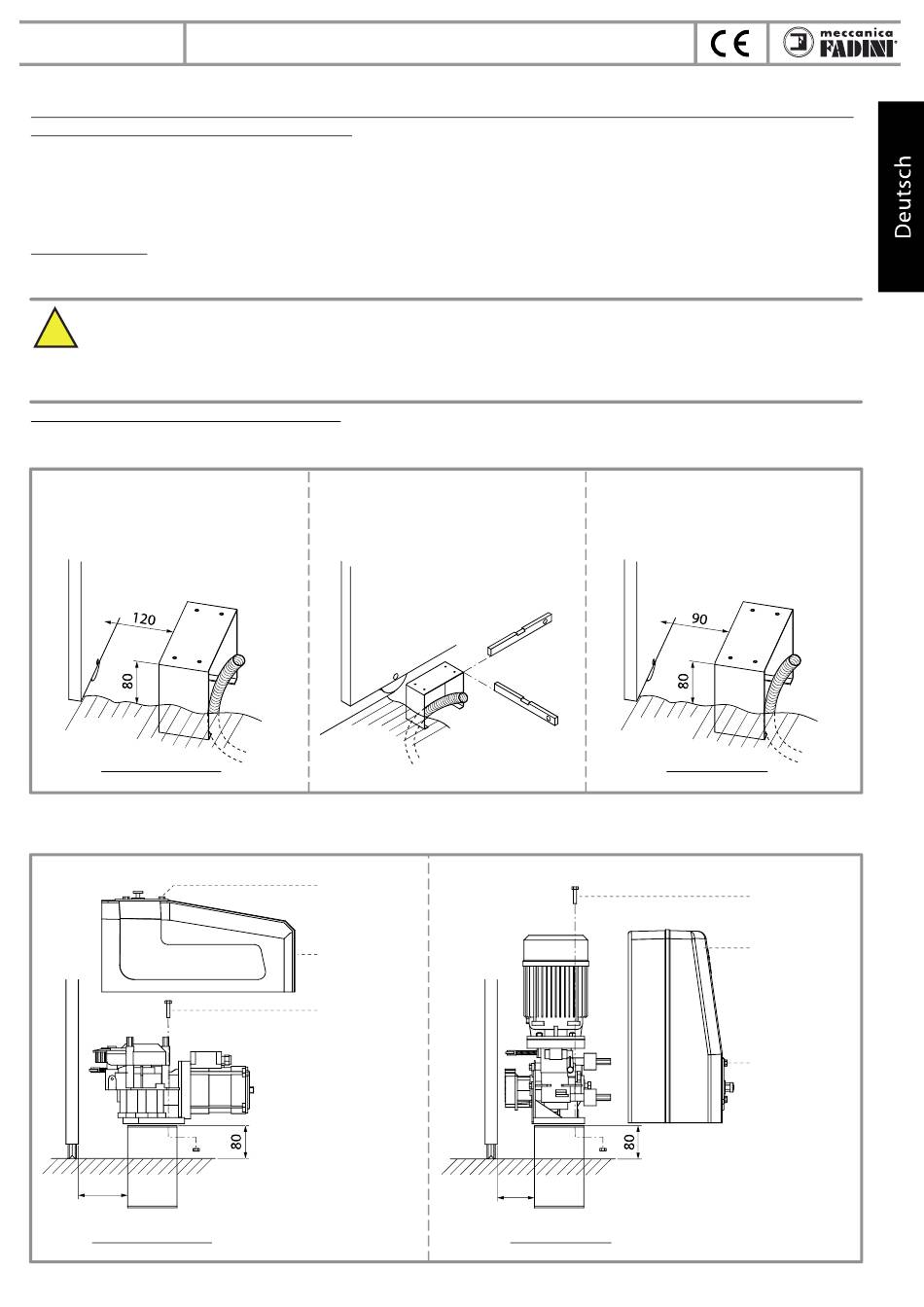

MONTAGE DES MEC 200 AUF DER ANKERPLATTE
Als erstes müssen Sie die Ankerplatte am Boden befestigen und sicherstellen, dass sie perfekt ausgerichtet ist. Folgen Sie die
Abstände wie in der Abb. 1 angegeben, hier unten. Die Befestigung erfolgt durch Einsetzen der Platte in ein Betonfundament.
ANKERPLATTE
IM BODEN
ZEMENTIEREN
BODEN
MEC 200 HORIZONTAL
Entfernen Sie die Abdeckung des Mec 200, indem Sie die drei Schrauben lösen und nach oben ziehen. Befestigen Sie den Mec 200
Antrieb mit den vier Schrauben (Abb. 2) vorübergehend an der Ankerplatte.
120
MEC 200 HORIZONTAL
Elektromechanischer Schiebetorantrieb
BODEN
ABDECKUNG
BEFESTIGUNGS-
SCHRAUBEN
SCHUTZ-
ABDECKUNG
4 Stk BEFESTIGUNGS-
SCHRAUBEN
WASSERWAAGE
90
MEC 200 VERTIKAL
3
ANKERPLATTE
IM BODEN
ZEMENTIEREN
BODEN
MEC 200 VERTIKAL
Abb. 1
4 Stk BEFESTIGUNGS-
SCHRAUBEN
SCHUTZ-
ABDECKUNG
4 Stk BEFESTIGUNGS-
SCHRAUBEN
Abb. 2
